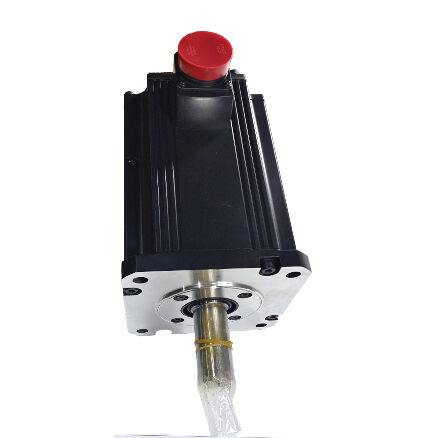

Mitsubishi HC-SFS7024 (HCSFS7024) — Servomotor AC de 7kW, Classe 400V, Eixo Reto, Série MELSERVO-J2S

Identificação do Produto

Número da Peça: HC-SFS7024

Também Pesquisado Como: HCSFS7024, HC-SFS-7024

Série: Mitsubishi MELSERVO HC-SFS (Geração J2-Super)

Tipo de Motor: Servomotor AC sem Escovas — Eixo Reto, Sem Freio, 2000 rpm, Classe 400V

A Diferença de 400V

Tudo sobre o HC-SFS7024 é mecanicamente idêntico ao HC-SFS702 — mesma saída de 7kW, mesmo torque contínuo de 33,4 Nm, mesmo pico de 100 Nm, mesma flange de 176 × 176 mm, mesma proteção IP65, mesmo encoder absoluto serial de 17 bits. O que o sufixo "4" no final do número da peça significa é uma especificação elétrica fundamentalmente diferente: este motor é enrolado e classificado paraalimentação de classe 400V — trifásico 380–480V AC — em vez da classe 200V do HC-SFS702 padrão.

Essa distinção é enormemente importante no nível de projeto do sistema. Em plantas industriais que operam com infraestrutura de alimentação de 400V — o padrão em grande parte da Europa e amplamente utilizado em instalações industriais de grande formato em todo o mundo — o motor de classe 400V elimina a necessidade de um transformador abaixador entre a alimentação da fábrica e o drive servo. O projeto do painel é simplificado, as perdas do transformador são eliminadas e o sistema elétrico instalado corresponde mais de perto à tensão de alimentação real. A 7kW, esse custo de transformação e perda de energia não é trivial; operar na tensão de alimentação nativa em uma máquina multieixo com vários eixos de 7kW resulta em uma diferença significativa na eficiência do sistema e no espaço do painel.

O HC-SFS7024 requer umamplificador MR-J2S de classe 400V — especificamente o MR-J2S-700A4, MR-J2S-700B4 ou MR-J2S-700CP4. Um amplificador de classe 200V não acionará este motor. O motor e o amplificador devem ser compatíveis por classe de tensão, sem exceção.

Especificações Técnicas

Por que a Classe 400V a 7kW Importa

A corrente nominal do HC-SFS7024 é de aproximadamente 17,5A — cerca de metade da do motor equivalente de 200V com a mesma potência de saída. Isso é uma consequência direta de operar com o dobro da tensão: P = V × I, portanto, dobrar a tensão reduz a corrente pela metade para a mesma potência. Essa redução de corrente tem implicações práticas em todo o sistema instalado.

Seção transversal do cabo. Com metade da corrente, o cabo que transporta a energia do motor pode ser um condutor de tamanho menor, mantendo a mesma classificação térmica. Em uma máquina grande com eixos servo de 7kW e cabos de 20m até um gabinete — não incomum em grandes centros de usinagem — a diferença no custo do cabo, peso e preenchimento do conduíte em todos os eixos da máquina é real e mensurável.

Perdas de comutação do amplificador. Os amplificadores MR-J2S-700A4/B4 de classe 400V lidam com corrente menor em tensão mais alta, o que afeta seu gerenciamento térmico interno e características de comutação. O painel do amplificador pode frequentemente ser projetado com menos provisões de resfriamento para uma determinada potência instalada ao operar em 400V em vez de 200V.

Evitar transformador de alimentação. Em um ambiente de alimentação de 400V, um sistema servo de classe 200V requer um transformador abaixador. A 7kW, esse transformador é um overhead físico, elétrico e financeiro. O HC-SFS7024 com um amplificador de classe 400V se conecta diretamente ao barramento de alimentação da planta sem transformação intermediária.

O valor de capacidade da instalação elétrica de 10 kVA é a referência de projeto do sistema para conexão de alimentação, fusíveis e cálculos de energia regenerativa — o mesmo valor se aplica independentemente da classe de tensão de alimentação, pois a demanda de energia elétrica é determinada pela potência nominal de saída do motor.

33,4 Nm Contínuo, 100 Nm de Pico

O perfil de torque do HC-SFS7024 é idêntico ao do HC-SFS702 a 200V: 33,4 Nm de torque contínuo sustentado e 100 Nm para rajadas de aceleração. A 2.000 rpm de velocidade nominal, esses são valores substanciais — a classificação contínua cobre as cargas de usinagem ou transferência sustentadas mais pesadas que o eixo provavelmente encontrará em produção, e a relação de pico de três para um dá ao amplificador autoridade sobre a fase de aceleração de cada movimento de translação rápida.

O que separa a capacidade de 7kW de motores menores na família HC-SFS é esse valor de 33,4 Nm contínuo. O HC-SFS502 a 5kW entrega 23,9 Nm. O salto de 23,9 Nm para 33,4 Nm — um aumento de 40% no torque contínuo — é a margem entre um eixo que opera dentro de seu orçamento térmico em dias de produção pesada e um que se aproxima da sobrecarga sob o mesmo ciclo de trabalho. Para os maiores eixos de máquinas-ferramenta, os sistemas de transferência de paletes mais pesados e automação industrial de alta carga onde a classificação contínua do motor de 5kW é genuinamente o limite, 7kW é a especificação necessária.

Os 100 Nm de pico suportam perfis de aceleração agressivos. Uma grande mesa de VMC ou um dispositivo rotativo pesado não acelera para a velocidade de translação rápida lentamente. A capacidade de comandar 100 Nm durante a fase de aceleração — e depois voltar para o nível de operação de 33,4 Nm — é o que permite tempos de translação rápida curtos em eixos pesados sem a necessidade de um motor ainda maior.

Eixo Reto a 7kW: Disciplina de Instalação

A 33,4 Nm contínuo e 100 Nm de pico, as demandas na interface eixo-acoplamento exigem atenção cuidadosa. O eixo reto no HC-SFS7024 depende de um cubo de aperto por atrito para transmitir torque — a força de aperto entre o diâmetro externo do eixo e o diâmetro interno do cubo deve ser suficiente para suportar 100 Nm no pico sem escorregar sob qualquer condição de operação.

A seleção do acoplamento deve ser baseada no valor de torque de pico, não no torque contínuo. O fator de serviço do fabricante do acoplamento para serviço de eixo servo reverso deve ser aplicado. A 7kW e 32 kg de massa do motor, as consequências mecânicas do deslizamento do cubo são sérias: erros de posição no mínimo, possível dano mecânico no pior caso, e a dificuldade de diagnóstico de eventos de deslizamento intermitentes que se correlacionam com perfis de movimento específicos em vez de produzir condições de falha consistentes.

A instalação do cubo segue as mesmas orientações de todos os motores da série HC-SFS: use o furo roscado na extremidade do eixo e um tirante para assentar o cubo axialmente em vez de pressioná-lo ou martelá-lo. Neste tamanho de carcaça, o impacto axial durante a montagem do cubo é transmitido diretamente ao disco do encoder e ao conjunto do rolamento na parte traseira do motor, e o dano resultante tende a produzir falhas intermitentes do encoder sob vibração que são difíceis de rastrear até a instalação original.

Para aplicações onde o mecanismo acionado requer uma conexão com chaveta — polias de correia dentada, cubos de engrenagem, coroas de corrente — o HC-SFS7024K (eixo com chaveta) é a variante correta. O HC-SFS7024 de eixo reto é para projetos de acoplamento por aperto por atrito.

Encoder de 17 bits: Feedback J2-Super a 400V

A classe de tensão não afeta o encoder. O HC-SFS7024 possui o mesmo encoder absoluto serial de 17 bits de todos os outros motores da família HC-SFS — 131.072 posições por revolução, transmissão digital serial para o amplificador e posição absoluta multirvolta suportada pelabateria de lítio A6BAT no amplificador MR-J2S-700_4.

A 7kW e 2.000 rpm, a resolução de 17 bits compensa em duas áreas. A qualidade do loop de velocidade melhora porque a estimativa de velocidade do amplificador a partir de amostras de posição consecutivas é oito vezes mais fina do que com o encoder de 14 bits na geração mais antiga HC-SF. Esse sinal de velocidade mais limpo suporta maior largura de banda do loop de velocidade e melhor rejeição de distúrbios durante cargas de corte, o que é mais importante em eixos pesados onde as variações de força de carga são maiores. A suavidade da taxa de avanço em baixa velocidade também melhora — relevante para retificação de superfície, contorno e qualquer operação que opere em baixa taxa de avanço em todo o curso do eixo.

A função absoluta fornece reinício da máquina sem ciclos de referenciamento a cada energização. Para grandes centros de usinagem onde um ciclo de referenciamento da coluna Z leva 30–90 segundos e ocorre a cada início de turno, múltiplas recuperações de parada de emergência por dia e cada reset de alarme, o valor de produtividade de eliminar esse ciclo se acumula significativamente ao longo de um ano de trabalho.

Amplificadores Compatíveis: Apenas Classe 400V

O HC-SFS7024 é estritamente um motor de classe 400V. Seu enrolamento é projetado para alimentação de 400V e não pode ser usado com amplificadores de 200V sob nenhuma circunstância. Os amplificadores correspondentes são:

MR-J2S-700A4 — 7kW, classe 400V, interface de uso geral. Aceita comandos de velocidade analógicos e comandos de posição por trem de pulsos de sistemas CNC e CLPs. Modos de controle de posição, velocidade e torque. A escolha padrão para máquinas 400V com controle de eixo por trem de pulsos CNC ou CLP.

MR-J2S-700B4 — 7kW, classe 400V, interface de barramento de fibra óptica SSCNET. Conecta-se a controladores de movimento Mitsubishi das séries A ou Q para interpolação multieixo coordenada. O eixo recebe comandos de trajetória pela rede SSCNET; o feedback do encoder retorna pela mesma rede.

MR-J2S-700CP4 — 7kW, classe 400V, posicionamento integrado com interface CC-Link. Para aplicações de posicionamento autônomo ou máquinas que usam barramento de campo CC-Link.

O uso de um amplificador de classe 200V (MR-J2S-700A, MR-J2S-700B sem o sufixo "4") com este motor resultará em danos ao motor. A tensão nominal do motor é 400V; a aplicação de sinais de acionamento de classe 200V causará problemas térmicos e elétricos. O sufixo "4" tanto no motor quanto no amplificador deve sempre corresponder.

HC-SFS7024 vs HC-SFS702: Mesma Performance, Alimentação Diferente

A saída mecânica é idêntica. A classe de tensão de alimentação, a corrente nominal e a compatibilidade do amplificador são as diferenças operacionais. Projetistas de máquinas que escolhem entre eles devem basear a decisão na infraestrutura de alimentação disponível. Alimentação de 400V — escolha HC-SFS7024 com amplificadores de 400V. Alimentação de 200V — escolha HC-SFS702 com amplificadores de 200V.

Aplicações Típicas

Eixos de alimentação primária de VMC e HMC com infraestrutura de 400V. Grandes centros de usinagem verticais e horizontais instalados em instalações europeias e internacionais que operam com alimentação trifásica de 400V utilizam os servomotores de classe 400V em toda a linha. Em um VMC grande, os eixos X, Y e Z que acionam mesas pesadas e cabeçotes de fuso em taxas de avanço de corte sustentadas são a aplicação natural para a capacidade do HC-SFS7024. A alimentação de 400V se conecta diretamente aos amplificadores MR-J2S-700_4 sem transformação intermediária.

Acionamentos pesados de transferência de paletes e shuttles em linhas HMC de 400V. Trocadores de paletes e sistemas de transferência em centros de usinagem horizontais de grande formato em instalações de 400V utilizam servomotores de 7kW nos acionamentos do shuttle e da estação de fixação. A corrente reduzida a 400V simplifica a fiação do painel para uma máquina com múltiplos eixos servo de alta capacidade.

Eixos de alimentação de grandes tornos CNC e centros de torneamento. Centros de torneamento de alta resistência com grandes massas de torre e carro, operando com alimentação de 400V, utilizam o HC-SFS7024 nos acionamentos do carro do eixo Z e da travessa do eixo X. Os 33,4 Nm contínuos fornecem a autoridade de torque sustentada para operações de torneamento profundo sob carga de corte constante.

Mesa rotativa de acionamento direto e grandes sistemas de 4º eixo. Mesas rotativas de 4º eixo de grande formato em centros de usinagem em ambientes de 400V utilizam servomotores de 7kW para o acionamento principal de indexação e contorno. O encoder absoluto mantém a precisão do posicionamento angular em todos os eventos de energia, e a resolução de 17 bits suporta os incrementos angulares finos necessários para operações de contorno de 5 eixos.

Integração de máquinas de transferência industrial de 400V e linhas de produção. Linhas de transferência multiestação e sistemas de montagem automatizados em grandes instalações industriais europeias e asiáticas padronizadas em alimentação de 400V integram drives servo na classe 400V em todo o projeto da linha. O HC-SFS7024 fornece capacidade de 7kW na tensão de alimentação nativa do sistema para os eixos de transferência e indexação de maior capacidade.

Perguntas Frequentes

P1: O HC-SFS7024 pode ser usado com um amplificador padrão MR-J2S-700A ou MR-J2S-700B de 200V?

Não. O HC-SFS7024 é ummotor de classe 400V enrolado para alimentação de 380–480V AC. Ele só deve ser usado com amplificadores de classe 400V — oMR-J2S-700A4, MR-J2S-700B4, ou MR-J2S-700CP4. Conectar um motor de 400V a um amplificador de classe 200V causará danos ao motor. Sempre verifique se tanto o motor quanto o amplificador possuem o sufixo "4" (indicando classe 400V) antes da instalação.

P2: Qual é a diferença prática entre o HC-SFS7024 e o HC-SFS702?

Os dois motores produzem saída mecânica idêntica — o mesmo torque contínuo de 33,4 Nm, pico de 100 Nm, velocidade nominal de 2.000 rpm, encoder de 17 bits e flange de 176 × 176 mm. A única diferença é a classe de tensão de alimentação: oHC-SFS7024 opera em alimentação de classe 400V (380–480V); oHC-SFS702 opera em alimentação de classe 200V (200–230V). A corrente nominal mais baixa do HC-SFS7024 (~17,5A vs 35A) simplifica a fiação e elimina a necessidade de um transformador abaixador em ambientes com infraestrutura de 400V.

P3: O HC-SFS7024 possui freio eletromagnético?

Não. O HC-SFS7024 é a variante de eixo reto, sem freio. A posição em repouso é mantida através do servo lock do amplificador. Para eixos verticais, mecanismos carregados pela gravidade ou qualquer eixo que exija retenção mecânica à prova de falhas quando a energia do servo for removida, oHC-SFS7024B (eixo reto com freio aplicado por mola) é a especificação correta. O freio é uma escolha crítica de segurança para qualquer eixo onde a perda de controle do servo cause movimento descontrolado.

P4: Onde está a bateria do encoder absoluto e quando ela deve ser substituída?

Abateria de lítio Mitsubishi A6BAT que suporta o contador de posição multirvolta do encoder absoluto de 17 bits está localizada dentro doamplificador servo MR-J2S-700_4 — não no motor. Substitua-a quando o amplificador exibir o alarme de aviso de bateria fraca, antes da descarga completa. Uma A6BAT completamente descarregada redefine o contador de posição absoluta, exigindo um ciclo de retorno de referência antes que a máquina possa retomar a produção.

P5: O HC-SFS7024 é um substituto direto para o HC-SFS7024B se a variante com freio não estiver disponível?

Não — os dois modelos não são intercambiáveis se a máquina foi projetada com freio. O HC-SFS7024 não possui freio eletromagnético; o HC-SFS7024B possui um freio de segurança aplicado por mola. A substituição de um motor sem freio em um eixo que foi especificado com freio remove uma função de segurança projetada. Essa substituição só deve ser feita após uma reavaliação formal dos requisitos de segurança do eixo confirmar que é aceitável. Para fins de manutenção e reparo, sempre adquira a variante com a especificação de freio correta para a máquina.
