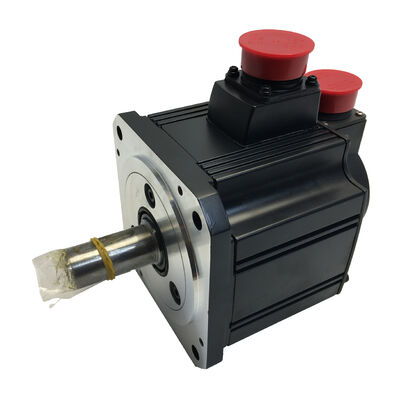

Mitsubishi HC-SFS52BG1-S13 — Servomotor AC com Engrenagem de 500W, Freio + Redutor G1, Especificação Especial, Série MELSERVO-J2S

Identificação do Produto

Número da Peça: HC-SFS52BG1-S13

Também Pesquisado Como: HCSFS52BG1S13, HC-SFS52BG1S13

Série: Mitsubishi MELSERVO HC-SFS (Geração J2-Super)

Tipo de Motor: Servomotor AC sem Escovas com Engrenagem — Eixo Reto, Freio Eletromagnético, Redutor Tipo Flange G1, Especificação Especial (-S13)

Entendendo Este Motor

A HC-SFS52BG1-S13 é um servomotor com engrenagem compacto de 500W da plataforma MELSERVO-J2S da Mitsubishi, construído em torno de três componentes integrados: um servomotor J2-Super de inércia média, um redutor de engrenagem tipo flange para uso industrial geral G1, e um freio eletromagnético com mola de atuação. O sufixo -S13 identifica esta como uma variante de especificação especial de fábrica — uma configuração modificada do HC-SFS52BG1 padrão para um fabricante de equipamento original (OEM) específico ou requisito de aplicação. A designação especial pode estar relacionada ao tipo de conector, direção de saída do cabo ou outra modificação física; as especificações de desempenho do motor principal permanecem idênticas ao modelo padrão.

O que o hardware base entrega é direto. Com 500W e 2.000 rpm, o motor produz 2,39 Nm continuamente no eixo do motor e 7,16 Nm no pico. Após o redutor G1, esses números se transformam em um torque de saída substancialmente maior em uma velocidade de eixo proporcionalmente menor — uma solução de acionamento compacta e autônoma que se encaixa em envelopes de máquinas onde um servomotor de acionamento direto de tamanho completo combinado com uma caixa de engrenagens externa separada não caberia. O freio segura o eixo de saída mecanicamente no momento em que os 24V DC são removidos, tornando o conjunto adequado para eixos verticais, inclinados e quaisquer eixos afetados pela gravidade onde o travamento do servo sozinho não é uma medida de segurança adequada.

Ao adquirir esta peça para uma máquina que executa atualmente o HC-SFS52BG1-S13, a designação -S13 é importante. A substituição correta deve corresponder exatamente à especificação especial — substituir um HC-SFS52BG1 padrão pode resultar em conectores incompatíveis, roteamento de cabos incorreto ou interferência de montagem, dependendo do que a variante S13 modifica. Adquira o sufixo -S13 específico.

Especificações Técnicas

A Especificação Especial -S13

A Mitsubishi usa o sufixo "-S" seguido por um número para designar variantes modificadas de fábrica produzidas para clientes OEM específicos ou aplicações de máquina particulares. Essas modificações são aplicadas na fábrica durante a produção e podem envolver orientação ou tipo de conector, direção de saída do cabo, modificações na extremidade do eixo ou outras alterações dimensionais adaptadas para se ajustar à geometria específica da máquina ou ao projeto do chicote elétrico.

A variante -S13 do HC-SFS52BG1 foi produzida para a especificação de um fabricante de máquina específico. Usuários que procuram esta peça quase sempre o fazem porque uma máquina existente requer uma substituição exata idêntica — e para essas máquinas, o -S13 é a única opção totalmente intercambiável. Um HC-SFS52BG1 padrão terá o mesmo desempenho elétrico e características do motor, mas pode não se interligar fisicamente corretamente com a fiação, montagem ou envelope estrutural da máquina.

Se você não tiver certeza se a especificação especial -S13 se aplica à sua máquina, a placa de identificação do motor confirmará o número completo da peça, incluindo o sufixo.

Unidade de Engrenagem G1: Multiplicação de Torque para Acionamentos Compactos

O motor base HC-SFS52 fornece 2,39 Nm continuamente — capaz para muitas aplicações de acionamento direto, mas limitado em cenários de baixa velocidade e alta demanda de torque que são comuns na automação industrial geral. O redutor G1 muda significativamente esse quadro. Com uma relação de 1/20 e eficiência típica da engrenagem de cerca de 85-90%, o torque de saída contínuo no eixo de saída da engrenagem atinge aproximadamente 40-43 Nm a 100 rpm. Com uma relação de 1/9, aproxima-se de 19-20 Nm a cerca de 222 rpm. Essas são capacidades significativamente diferentes do mesmo motor base.

A unidade de engrenagem é do tipo flange — ela é montada axialmente contra a flange frontal do motor e apresenta um eixo de saída na face oposta da carcaça da engrenagem. O conjunto é instalado como uma única unidade, com o eixo de saída projetando-se para frente na mesma direção axial do motor. Isso se adapta a projetos de máquinas onde o eixo de acionamento precisa entrar em um furo ou montar contra uma placa frontal na estrutura da máquina, e onde a velocidade de saída reduzida e o torque multiplicado se adequam aos requisitos reais do mecanismo acionado.

O encoder do eixo do motor lê a 131.072 ppr, independentemente da relação de engrenagem. Cada revolução do eixo de saída corresponde a múltiplas revoluções do eixo do motor, portanto, a resolução efetiva do encoder no eixo de saída é a resolução do motor multiplicada pela relação — a 1/20, mais de 2,6 milhões de contagens efetivas por revolução do eixo de saída. Para posicionamento de precisão em baixa velocidade, esta é uma referência angular muito fina, excedendo em muito o que um encoder típico de eixo de saída poderia fornecer nesta escala.

A proteção da seção da engrenagem é IP44. Isso é inferior à classificação IP65 do corpo do motor, e significa que jatos de água direcionados ou exposição contínua a refrigerante exigem vedação suplementar ou uma capa protetora sobre a carcaça da engrenagem. Para ambientes industriais limpos, IP44 é adequado; para ambientes de lavagem ou com alto volume de refrigerante, deve ser avaliado em relação às condições reais da instalação.

Freio Eletromagnético: Travamento Fail-Safe em um Pacote Pequeno

Com 500W, este motor é compacto — mas as cargas de gravidade e os riscos mecânicos em eixos pequenos são tão reais quanto em eixos grandes. Uma pequena rampa transportadora, uma junta de robô leve, uma estação de indexação compacta com uma posição de espera vertical — qualquer um desses pode permitir movimento inesperado do eixo quando a corrente do servo cai sem um freio mecânico no sistema.

O freio com mola no HC-SFS52BG1-S13 fica no eixo do motor, entre o encoder e o estágio de entrada da engrenagem. Ele engata quando os 24V DC são removidos — a posição padrão é travada. Através da relação de engrenagem, a força de retenção efetiva no eixo de saída é o torque de retenção do freio do eixo do motor multiplicado pela relação de engrenagem. A 1/20, a retenção mecânica no eixo de saída é aproximadamente 20 vezes o valor do freio do eixo do motor, fornecendo uma retenção sólida e confiável para qualquer carga dentro da capacidade de projeto do eixo.

A prática correta de comissionamento se aplica: use a saída MBR (intertravamento do freio) do amplificador MR-J2S para sequenciar o engate do freio após o amplificador ter desacelerado o motor até parar. Mesmo com 500W, engatar a mola contra um eixo em rotação desgasta as superfícies do disco de freio prematuramente. Um supressor de surto diretamente nos terminais da bobina do freio é sempre necessário — a transiente indutiva da bobina ao desligar danifica os contatos do relé e os circuitos de saída sem ele.

Encoder de 17 Bits e Posição Absoluta

O encoder de 17 bits da plataforma J2-Super a 131.072 ppr é uma de suas características definidoras, e se aplica totalmente ao HC-SFS52BG1-S13. O encoder do eixo do motor alimenta dados de posição para o amplificador MR-J2S nesta resolução, o que suporta maior largura de banda do loop de alta velocidade e melhor suavidade de velocidade do que o dispositivo de 14 bits da geração HC-SF mais antiga.

O contador absoluto multirrota retém a posição durante o desligamento usando a bateria de lítio A6BAT no amplificador MR-J2S. Em qualquer energização — após um desligamento planejado, recuperação de um E-stop ou falha de energia — o eixo lê sua posição absoluta imediatamente. Sem ciclo de homing. Sem retorno de referência. Para máquinas que passam por paradas e reinícios frequentes, ou que precisam se recuperar rapidamente após paradas não planejadas, isso tem valor de produção real.

Amplificadores Compatíveis

O HC-SFS52BG1-S13 é emparelhado com o amplificador da classe MR-J2S-60 a 500W — uma capacidade abaixo do MR-J2S-70 de 750W. Três variantes de interface:

MR-J2S-60A aceita comandos analógicos e de trem de pulsos de CNCs e PLCs, com entrada AC trifásica ou monofásica de 200V. Modos de controle de posição, velocidade e torque.

MR-J2S-60B opera no barramento de fibra óptica SSCNET sob controladores de movimento Mitsubishi das séries A ou Q para aplicações multieixos coordenadas.

MR-J2S-60CP possui posicionamento integrado com uma tabela de pontos armazenada e interface de comando CC-Link ou I/O para operação autônoma.

Todos os três suportam o protocolo de encoder de 17 bits. Defina os parâmetros da relação de engrenagem eletrônica para corresponder à relação de engrenagem de redução instalada antes do primeiro movimento do eixo no comissionamento.

Família HC-SFS 2000 rpm — Posição de 500W

O HC-SFS52 é o motor de menor capacidade na faixa HC-SFS de 2000 rpm, compartilhando a flange de 130 × 130 mm com os modelos 102 e 152. Todas as variantes HC-SFS carregam o encoder serial absoluto de 17 bits como padrão, e todas são emparelhadas com amplificadores MR-J2S. O ponto de capacidade de 500W/52 com engrenagem G1 e freio é a especificação apropriada para acionamentos industriais gerais compactos onde o requisito de torque de carga excede o que o acoplamento direto a um motor de 500W pode fornecer.

Aplicações Típicas

Acionamentos auxiliares e de indexação em máquinas CNC pequenas. Acionamentos de transportadores de cavacos, mecanismos de indexação de pequenos magazines de ferramentas e acionamentos de servo para sistemas de refrigeração em máquinas CNC compactas usam servomotores com engrenagem de 500W com freios em instalações com espaço limitado. A flange compacta de 130 × 130 mm se adapta ao espaço limitado disponível em compartimentos auxiliares de CNC, e o encoder absoluto permite posicionamento preciso após qualquer parada da máquina.

Acionamentos de mesa rotativa compacta. Mesas indexadoras rotativas de pequeno formato para dispositivos de montagem e inspeção usam servomotores com engrenagem de 500W onde a unidade de engrenagem multiplica o torque limitado do eixo do motor em saída suficiente para indexação angular suave e repetível. O freio segura cada posição de índice mecanicamente durante a pausa de trabalho, reduzindo a carga térmica do amplificador em aplicações de alto ciclo de trabalho.

Eixos de transferência e elevação vertical em sistemas de manuseio leve. Atuadores verticais leves em sistemas de transferência de componentes, equipamentos de manuseio de PCB e pequenos robôs de montagem usam servomotores com engrenagem e freio onde a carga vertical deve ser mantida com segurança entre os movimentos. O freio do eixo do motor com força de retenção multiplicada pela engrenagem fornece retenção mecânica confiável em todos os eventos de desligamento.

Eixos de alimentação e dosagem em máquinas de embalagem. Eixos servo compactos de máquinas de embalagem e envase que operam em baixas velocidades do eixo de saída com cargas de torque moderadas usam motores com engrenagem de 500W onde o acionamento direto não pode atingir o perfil de velocidade/torque do eixo de saída necessário dentro do tamanho do motor disponível. A unidade de engrenagem G1 fornece a relação, o freio segura a posição entre os ciclos de enchimento e o encoder absoluto mantém o registro preciso do enchimento do produto em todos os turnos.

Aplicações de substituição de OEM em máquinas. Dada a especificação especial -S13, este motor é mais comumente adquirido como substituição direta para uma máquina existente que executa o HC-SFS52BG1-S13. A correspondência exata do número da peça — incluindo o sufixo S13 — garante a compatibilidade física e elétrica com o projeto original da máquina.

Perguntas Frequentes

P1: O que significa o sufixo -S13 e ele altera o desempenho do motor?

A -S13 designa uma especificação especial de fábrica — uma variante do HC-SFS52BG1 padrão produzida para um cliente OEM específico ou aplicação de máquina. A modificação pode envolver o tipo de conector, a direção de saída do cabo ou uma alteração física para se adequar aos requisitos de interface de uma máquina específica. As especificações de desempenho do motor principal — potência de saída, torque, resolução do encoder, compatibilidade do amplificador e características da unidade de engrenagem — são idênticas ao modelo padrão. Ao adquirir uma substituição para uma máquina que executa o HC-SFS52BG1-S13, o sufixo -S13 deve corresponder exatamente.

P2: Quais amplificadores são compatíveis com o HC-SFS52BG1-S13?

O HC-SFS52BG1-S13 requer um amplificador da classe MR-J2S-60. As três variantes principais são o MR-J2S-60A (comando analógico/pulso), MR-J2S-60B (barramento de fibra óptica SSCNET para controladores de movimento) e MR-J2S-60CP (posicionamento integrado). Todos suportam o encoder serial de 17 bits. O motor não é compatível com os amplificadores MR-J3 ou MR-J4. Sempre defina os parâmetros da relação de engrenagem eletrônica do amplificador para corresponder à relação de engrenagem de redução real instalada antes do comissionamento.

P3: Como a unidade de engrenagem G1 altera o torque de saída e a velocidade do motor?

A unidade de engrenagem reduz a velocidade do eixo de saída e multiplica proporcionalmente o torque. Na velocidade nominal de 2.000 rpm do motor e 2,39 Nm contínuos, uma relação de engrenagem de 1/20 produz aproximadamente 100 rpm de saída com cerca de 40-43 Nm de torque contínuo (considerando 85-90% de eficiência da engrenagem). Uma relação de 1/9 fornece aproximadamente 222 rpm com cerca de 19-20 Nm. A relação específica instalada está estampada na placa de identificação da carcaça da engrenagem. Confirme este valor e insira-o nos parâmetros de engrenagem eletrônica do amplificador antes de operar o eixo.

P4: Onde a bateria do encoder está localizada e com que frequência ela deve ser substituída?

A bateria de lítio A6BAT que mantém o contador de posição multirrota do encoder absoluto de 17 bits está dentro do amplificador servo MR-J2S — não no motor ou conjunto de engrenagens. Substitua-a quando o amplificador exibir um alarme de bateria fraca, antes da descarga completa. Uma bateria descarregada faz com que o contador de posição absoluta seja redefinido, exigindo um ciclo de retorno de referência antes que a máquina possa retomar a produção. Sob condições normais de operação, a bateria dura vários anos, mas o intervalo de substituição depende da temperatura ambiente e da frequência de desligamento.

P5: O HC-SFS52BG1 padrão pode substituir o HC-SFS52BG1-S13?

Em termos de desempenho elétrico e saída do motor, os dois são idênticos. No entanto, a -S13 especificação especial indica uma modificação física — tipo de conector, direção de saída do cabo ou outra alteração dimensional — que foi projetada para uma máquina específica. Um HC-SFS52BG1 padrão pode não se conectar ao chicote elétrico da máquina, pode exigir adaptação do roteamento do cabo ou pode ter interferência dimensional no ponto de montagem. Para segurança e confiabilidade, sempre adquira a variante -S13 para máquinas originalmente equipadas com ela. Consulte a documentação da máquina ou a placa de identificação do motor para confirmar a especificação necessária antes de fazer o pedido.
