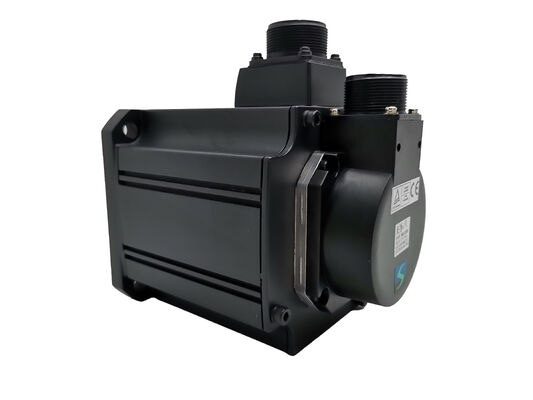

Um novo Mitsubishi Servo Motor HC-SFS52BG1 HCSFS52BG1

Motor Servo Mitsubishi HC-SFS52BG1 — 500W | Freio Eletromagnético | Caixa de Engrenagens Industrial Geral G1 | Encoder Absoluto de 17 Bits | MELSERVO J2S

Existe uma ampla classe de aplicações industriais de servo que se situa entre dois extremos — muito exigentes para um motor sem caixa de engrenagens, e muito sensíveis ao custo ou mecanicamente tolerantes para justificar uma caixa de engrenagens de alta precisão. Acionamentos de esteiras, eixos de paletização, unidades de transferência de material, mesas giratórias com tolerâncias de indexação moderadas, fusos de esferas horizontais sob cargas de atrito significativas. Para estes, o que é necessário é simples: redução de engrenagem para multiplicar o torque, um freio para manter a posição em repouso e feedback de encoder absoluto para eliminar a necessidade de referenciamento. O Mitsubishi HC-SFS52BG1 cobre os três em uma única montagem de fábrica — motor HC-SFS de 500W e inércia média, freio eletromagnético aplicado por mola e caixa de engrenagens de saída flangeada industrial geral G1.

Especificações

A Caixa de Engrenagens Industrial Geral G1 — Tamanho Certo para a Aplicação

A linha de caixas de engrenagens HC-SFS da Mitsubishi se divide amplamente em duas categorias: tipos industriais gerais G1/G2 e tipos de alta precisão G1H/G2H. A distinção não é sobre qualidade — é sobre o que a aplicação realmente precisa.

O caixa de engrenagens industrial geral G1 é construída para a maioria dos equipamentos de produção acionados por servo, onde a multiplicação de torque e a redução de velocidade são os requisitos primários, e onde as tolerâncias de posicionamento angular são medidas em décimos de grau em vez de minutos de arco. Esteiras, braços de transferência de material, acionamentos de paletes, dispositivos atuados, mecanismos de fixação, estações de transferência rotativa em linhas de montagem — todos operam bem dentro da capacidade de posicionamento da G1, beneficiando-se de sua robustez mecânica e ampla disponibilidade em opções de relação de engrenagem.

Escolher G1 em vez de G1H quando G1 é suficiente para a aplicação é a decisão de engenharia correta. As tolerâncias de fabricação mais rigorosas da caixa de engrenagens de alta precisão adicionam custo e não são recuperadas em aplicações onde os desenhos de peças ou as tolerâncias de processo não as exigem. O HC-SFS52BG1 entrega a redução de engrenagem e o freio que a aplicação necessita sem o prêmio de precisão.

A G1 é de saída flangeada — o estágio de saída da caixa de engrenagens apresenta uma face de montagem quadrada para instalação direta aparafusada em estruturas de máquinas, carcaças de estágios rotativos ou suportes de acionamento de esteiras. Esta interface de face flangeada localiza o eixo de saída precisamente em relação à estrutura da máquina, sem a necessidade de pernas de suporte secundárias ou dispositivos de alinhamento.

As relações de engrenagem disponíveis para a caixa de engrenagens G1 na plataforma HC-SFS52B incluem 1/5, 1/9, 1/12, 1/15, 1/20 e 1/25. Confirme a relação na documentação do equipamento original antes de fazer o pedido — a relação está incorporada na configuração da montagem específica e deve corresponder à instalação original.

Multiplicação de Torque: O que a Redução de Engrenagem Realmente Entrega

O torque nominal do motor HC-SFS52 de 2,39 Nm é sua capacidade base a 2.000 rpm no eixo do motor. Adicione a caixa de engrenagens G1 e o quadro muda substancialmente.

Com uma relação de 1/20, esses 2,39 Nm se tornam aproximadamente 47,8 Nm contínuos no eixo de saída da caixa de engrenagens — de um corpo de motor de 500W em uma flange de 130 mm. O motor ainda opera em seu ponto de projeto; a caixa de engrenagens converte velocidade em força. O torque de pico segue a mesma multiplicação: os 7,16 Nm máximos do motor se tornam aproximadamente 143 Nm de pico instantâneo a 1/20, fornecendo autoridade de aceleração substancial para cargas com inércia correspondente durante movimentos de posicionamento.

Essa faixa de torque cobre uma ampla banda de cargas industriais reais que, de outra forma, exigiriam um servo de acionamento direto maior, mais pesado e mais caro. O HC-SFS52BG1 mantém a classe do motor compacta e econômica, enquanto estende sua faixa de trabalho efetiva para territórios que um motor de 500W sem caixa de engrenagens não pode alcançar.

Freio Eletromagnético: Engatado por Mola, Liberado Eletricamente

A designação B no HC-SFS52BG1 significa que um freio eletromagnético aplicado por mola e desligado é integrado ao corpo do motor entre a carcaça do estator e a montagem da caixa de engrenagens. A lógica de operação é simples e inerentemente segura:

Aplique 24V DC à bobina do freio → mola comprime → eixo gira livremente → servo opera normalmente.

Remova a tensão por qualquer motivo → mola reengata → eixo trava mecanicamente.

A natureza à prova de falhas deste projeto é o motivo pelo qual ele é padrão em aplicações de eixo vertical, eixo inclinado e carga por gravidade. O eixo mantém a posição por padrão. A retenção não requer corrente de servo, atividade do controlador ou energia do amplificador. Uma máquina que perde energia no meio do ciclo — seja por um desligamento planejado, um disjuntor desarmado ou uma parada de emergência — permanece onde parou.

Com a caixa de engrenagens G1 no sistema, o torque de retenção do freio na saída também é multiplicado pela relação de engrenagem, o mesmo que o torque de acionamento. O freio não apenas segura o eixo do motor; ele segura a saída da caixa de engrenagens contra toda a carga refletida que atua sobre ela.

Nota elétrica: a bobina do freio requer uma fonte de alimentação dedicada de 24V DC conectada diretamente ao conector do freio do motor — separada das linhas de alimentação do amplificador de servo. O amplificador MR-J2S não alimenta o freio. Este circuito deve ser projetado no painel elétrico da máquina com lógica de contator apropriada para temporização controlada de engate e liberação do freio.

Encoder Absoluto de 17 Bits — O Problema de Referenciamento Resolvido

Toda vez que uma máquina com encoders incrementais é ligada, ela não sabe onde está. O retorno de referência — uma sequência de referenciamento cuidadosa e com velocidade limitada que leva cada eixo a um interruptor de referência — deve ser concluída antes que a produção possa começar. Em uma máquina multieixo, essa rotina pode consumir vários minutos de tempo de produção por turno, por parada de manutenção, por ciclo de energia.

O encoder absoluto de 17 bits do HC-SFS52BG1 elimina isso completamente. A 131.072 posições por revolução do eixo do motor em toda a faixa multirrotação, com dados de posição retidos durante o desligamento pela bateria de backup A6BAT no amplificador de servo, a máquina sabe sua posição no instante em que a energia é aplicada. A produção começa imediatamente.

Para máquinas que usam este motor em eixos com manutenção regular — onde o freio é liberado manualmente durante a manutenção e o eixo de saída pode ser movido — a retenção de posição absoluta é igualmente valiosa no retorno, confirmando que o eixo está em sua posição conhecida antes do primeiro movimento automatizado.

Emparelhamento de Amplificador: MR-J2S-60A / MR-J2S-60B

O MR-J2S-60A e MR-J2S-60B são os amplificadores de servo corretos para a família de motores HC-SFS52 dentro da plataforma MELSERVO J2S.

O MR-J2S-60A recebe comandos de trem de pulsos (receptor diferencial de até 500 kpps, ou coletor aberto de até 200 kpps) de PLCs, placas de movimento ou controladores CNC. Modos de controle de posição, velocidade e torque estão todos disponíveis. A interface RS-232C/RS-422 suporta o software de configuração MR Configurator no Windows para gerenciamento de parâmetros, monitoramento em tempo real e auto-ajuste.

O MR-J2S-60B se conecta à rede serial SSCNET da Mitsubishi, emparelhando-se com controladores de movimento em sistemas sincronizados multieixo. O SSCNET distribui comandos de posição para todos os eixos conectados em um barramento de comunicação de alta velocidade compartilhado, permitindo engrenagem eletrônica, interpolação e movimento multieixo coordenado sem fiação de trem de pulsos por eixo a partir do controlador.

A montagem do motor, caixa de engrenagens e freio é idêntica, independentemente do amplificador utilizado. A escolha do amplificador é determinada pelo tipo de controlador host.

Aplicações

A combinação de recursos do HC-SFS52BG1 — torque multiplicado por engrenagem, freio à prova de falhas, feedback de posição absoluta e proteção do motor IP65 — se adequa a um conjunto bem definido de máquinas:

Transferência automatizada de paletes e peças de trabalho — eixos de transferência horizontais acionados por servo onde a massa da carga requer torque multiplicado por engrenagem, e onde o freio mantém a carga transferida em cada estação enquanto o trabalho é realizado. O encoder absoluto significa que a máquina está na posição imediatamente a cada inicialização.

Acionamentos de mesa giratória e indexação — avanço através de um número fixo de estações em equipamentos de montagem ou teste. A caixa de engrenagens industrial geral G1 é bem adequada para tolerâncias de indexação na faixa de um décimo de grau típica para espaçamento de estações de montagem.

Eixos verticais de elevação e manuseio de material — o freio aplicado por mola evita a queda da carga em qualquer interrupção de energia; o torque multiplicado por engrenagem lida com o requisito de força de elevação; a carcaça do motor IP65 tolera o ambiente.

Mecanismos de fixação e atuação de dispositivos — grampos e tornos acionados por servo se beneficiam da multiplicação de torque por engrenagem para força de fixação e do freio para manter sem corrente de servo contínua quando fixados.

Eixos de acionamento de esteiras e alimentação em equipamentos de embalagem — acionamentos de servo de precisão moderada onde a vazão do ciclo e a confiabilidade mecânica em longas tiragens de produção definem o valor, e onde a caixa de engrenagens geral G1 fornece multiplicação de torque econômica sem o prêmio de especificação da caixa de engrenagens de alta precisão.

Referência de Configuração HC-SFS52

Todas as variantes compartilham a mesma plataforma de 500W, encoder de 17 bits, retentor de óleo, IP65, 130x130mm. O HC-SFS52BG1 é a seleção correta quando o freio eletromagnético e a caixa de engrenagens de precisão industrial geral são ambos necessários, sem a especificação G1H com controle de folga.

FAQ

P1: Qual é a diferença entre o HC-SFS52BG1 e o HC-SFS52BG1H?

Ambos são motores HC-SFS52 montados de fábrica com freio eletromagnético e caixa de engrenagens. A diferença é a precisão da caixa de engrenagens: a G1 é do tipo industrial geral adequada para aplicações com requisitos de tolerância de posicionamento padrão; a G1H é a variante de alta precisão com controle de folga mais rigoroso para aplicações onde a precisão angular do eixo de saída deve ser mantida em limites mais finos, como mesas de indexação de precisão ou acionamentos de ângulo de ferramenta. Se as tolerâncias de posicionamento da aplicação não exigirem folga reduzida, a G1 é a escolha apropriada — e mais econômica.

P2: Qual amplificador funciona com o HC-SFS52BG1, e o amplificador alimenta o freio?

O HC-SFS52BG1 é compatível com o MR-J2S-60A (interface analógica/trem de pulsos) e MR-J2S-60B (interface de rede SSCNET). O freio eletromagnético requer uma fonte de alimentação separada de 24V DC conectada ao conector do freio do motor — o amplificador de servo não fornece energia à bobina do freio. Este circuito de 24V e sua lógica de controle devem ser incorporados separadamente no projeto elétrico da máquina.

P3: Quais relações de engrenagem estão disponíveis para o HC-SFS52BG1?

A caixa de engrenagens G1 para o motor HC-SFS52B é oferecida em relações incluindo 1/5, 1/9, 1/12, 1/15, 1/20 e 1/25. Cada relação é uma configuração de montagem distinta. Ao substituir uma unidade existente, sempre confirme a relação de engrenagem na documentação original da máquina ou na placa de identificação da caixa de engrenagens — não apenas no número da peça base. Instalar a relação errada produzirá velocidade e torque de saída incorretos.

P4: O encoder de 17 bits precisa de uma bateria, e o que acontece sem ela?

Sim. O encoder absoluto retém dados de posição multirrotação durante o desligamento apenas quando uma bateria de lítio Mitsubishi A6BAT está instalada no compartimento de bateria do amplificador de servo. Com a bateria instalada e em condição de serviço, a posição é preservada indefinidamente durante os desligamentos. Sem ela, os dados de posição são perdidos no momento em que a energia é removida, e o eixo deve completar um ciclo de referenciamento antes que a produção possa ser retomada na próxima inicialização.

P5: Qual é a classificação IP da seção da caixa de engrenagens em comparação com o corpo do motor?

O corpo do motor é IP65 — completamente selado contra poeira, resistente a jatos de água de qualquer direção. A seção da caixa de engrenagens é IP44 — protegida contra partículas sólidas com diâmetro superior a 1 mm e respingos de água, mas não contra jatos de água contínuos ou fluxo de refrigerante. Em ambientes de máquinas-ferramenta onde o spray de refrigerante atinge a carcaça da caixa de engrenagens, um defletor ou escudo protetor deve ser incluído no projeto de instalação.
