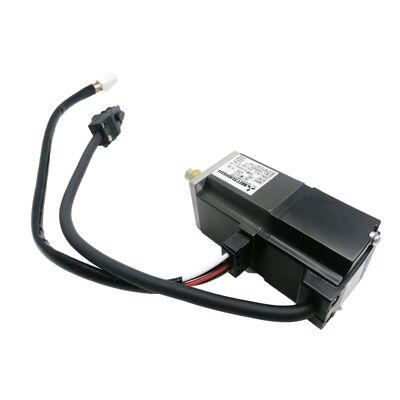

Mitsubishi HC-MF73B (HCMF73B) — Servomotor CA de 750W com Freio Eletromagnético, Eixo Reto, 3000 rpm, Série MELSERVO J2

Visão Geral do Produto

Número da Peça: HC-MF73B

Também Pesquisado Como: HCMF73B, HC MF 73B, HC-MF-73B

Série: Mitsubishi MELSERVO HC-MF (Geração J2)

Classificação: Servomotor CA sem Escovas de Inércia Ultra-Baixa — 750 W, classe 200V, 3000 rpm, Eixo Reto, Freio Eletromagnético com Aplicação de Mola

Compreendendo o HC-MF73B em Sua Geração

O Mitsubishi HC-MF73B pertence à plataforma MELSERVO-J2 de primeira geração — a série HC-MF —, que foi projetada em torno de uma filosofia de desempenho específica que o distingue das famílias HC-SF e HC-SFS de inércia média. O nome HC-MF declara sua intenção de projeto: inércia ultra-baixa, capacidade pequena. Tudo na geometria do rotor, na configuração do enrolamento e na distribuição de massa é otimizado para tornar o momento de inércia do rotor o menor possível em relação ao torque de saída disponível.

Com 750W, este é o maior motor da linha HC-MF. Ele produz 2,4 Nm continuamente a 3.000 rpm e 7,2 Nm sob demanda para as fases de aceleração e desaceleração de cada movimento. O freio eletromagnético — adicionado pelo sufixo "B" — é um dispositivo de retenção com aplicação de mola e liberação elétrica que engata mecanicamente sempre que 24V CC são removidos da bobina.

Duas coisas são importantes para estabelecer claramente ao adquirir ou especificar o HC-MF73B. Primeiro, é um motor J2 (primeira geração), não J2-Super. Seu protocolo de encoder não é compatível com amplificadores MR-J2S sem um adaptador, e não é o mesmo motor que o HC-MFS73B (o equivalente J2-Super com encoder de 17 bits e classificação IP55). Segundo, a classificação de proteção IP44 desta série é inferior ao IP55/IP65 dos motores HC-KFS e HC-SFS posteriores — um detalhe que importa para a avaliação do ambiente de instalação.

Especificações Técnicas

Inércia Ultra-Baixa: O Que Significa e Quem Precisa Dela

A distinção de projeto que define toda a série HC-MF — e o HC-MF73B em particular — é a inércia do rotor. Motores de inércia ultra-baixa alcançam sua característica definidora minimizando a massa do rotor e mantendo-a concentrada perto do eixo. O resultado é um motor que pode mudar de velocidade muito rapidamente com um pequeno impulso de torque, e que a carga acionada domina o equilíbrio de inércia do eixo.

Por que isso importa? Cada eixo servo deve acelerar e desacelerar a inércia combinada do rotor do motor, do acoplamento e da carga. Quando a inércia do rotor do próprio motor é grande em relação à carga, uma porção significativa da capacidade de torque do motor é consumida simplesmente acelerando o próprio motor. Para eixos de alta taxa de ciclo — mecanismos de pick-and-place completando centenas de movimentos curtos por minuto, eixos de indexação com pausas muito curtas entre os movimentos, eixos de varredura e rastreamento que invertem a direção continuamente — este consumo de torque interno limita diretamente a velocidade com que o eixo pode ciclar.

Um motor de inércia ultra-baixa como o HC-MF73B mantém a contribuição do rotor para o equilíbrio de inércia mínima. O torque disponível — 7,2 Nm de pico — é usado principalmente para acelerar a carga em vez do próprio motor. Para as aplicações para as quais a série HC-MF foi projetada, essa característica se traduz diretamente em tempos de ciclo mais curtos, controle de posição mais preciso durante movimentos rápidos e rastreamento dinâmico melhor de perfis de velocidade.

A classificação contínua de 2,4 Nm define a capacidade de torque sustentada. Motores de inércia ultra-baixa alcançam sua baixa inércia de rotor em parte através de uma geometria de rotor compacta, que tende a reduzir a classificação de torque contínuo em comparação com um motor de tamanho e peso físico semelhantes com uma filosofia de projeto diferente. O HC-MF73B não é um motor para eixos sob carga pesada sustentada — é um motor para eixos que ciclam rapidamente com requisitos de torque de carga leve a moderada.

O Freio a 750W: Aplicação e Segurança

O freio com aplicação de mola no HC-MF73B segue o mesmo princípio de projeto de todo freio de retenção de servomotor devidamente especificado: a bobina deve ser ativamente energizada com 24V CC para manter o eixo livre para girar. Remova essa tensão — por qualquer motivo — e a mola fecha o disco do freio contra a superfície de atrito imediatamente.

Com 750W e 2,4 Nm de torque nominal, o HC-MF73B atende eixos em uma classe de capacidade específica. Os motores nesta classe que necessitam de freios são tipicamente eixos verticais em equipamentos de montagem automatizada compactos, acionamentos de juntas de robôs com componente de carga gravitacional, slides de transferência verticais em pequenas estações de usinagem e inspeção, e mecanismos de elevação leves em equipamentos de fabricação de embalagens e eletrônicos. Essas aplicações compartilham uma característica comum: a massa da carga é modesta, mas a força gravitacional no eixo é real e causaria movimento se a corrente do servo fosse interrompida.

O freio com aplicação de mola fornece a mesma garantia à prova de falhas a 750W que fornece em motores muito maiores: E-stop remove a energia do painel, o freio fecha. Falha do amplificador aciona o contator principal, o freio fecha. Desligamento servo planejado no final do ciclo, o freio fecha. Interrupção de rede não planejada a qualquer momento, o freio fecha. A mola faz seu trabalho sem depender de nenhum sistema ativo estar funcionando.

Fiação do freio de 24V CC. A bobina do freio requer uma fonte dedicada de 24V CC no painel da máquina — separada da fonte de controle do amplificador. Um relé com supressão de surto apropriada (diodo flyback em uma bobina CC) deve ser incluído. A saída MBR do MR-J2-70 gerencia a sequenciação do freio em relação à habilitação do servo quando conectado corretamente. Sempre confirme se o travamento do servo foi estabelecido antes de liberar o freio na inicialização, e sempre traga o eixo para repouso antes de engatar o freio no final de um movimento.

HC-MF73B e HC-MFS73B: Esclarecendo a Diferença Geracional

O erro de aquisição mais comum com este motor é confundi-lo com seu sucessor J2-Super. O HC-MF73B e o HC-MFS73B parecem semelhantes no papel — ambos são motores de 750W, 3000 rpm, com freio de aplicação de mola e flange de 80 × 80 mm. Em todas as especificações físicas e funcionais significativas, eles diferem de maneiras que afetam a compatibilidade do amplificador.

O torque e as dimensões mecânicas são os mesmos. A geração do encoder e a compatibilidade do amplificador são completamente diferentes. Um amplificador MR-J2S-70 não consegue ler o encoder do HC-MF73B — ele produzirá uma falha de comunicação do encoder. Inversamente, um amplificador MR-J2-70 não consegue ler o encoder de 17 bits do HC-MFS73B. Combinar a geração do motor com a geração do amplificador é a regra inegociável ao adquirir substitutos para qualquer um dos motores.

Para uma máquina confirmada como rodando um amplificador MR-J2-70 de primeira geração, o HC-MF73B é o motor com freio correto. Para uma máquina rodando um MR-J2S-70, o motor com freio correto é o HC-MFS73B.

IP44: O Que Cobre e Onde Falha

A classificação de proteção IP44 do HC-MF73B vale a pena entender precisamente porque difere das classificações de servomotores Mitsubishi posteriores.

IP44 significa: proteção contra objetos sólidos maiores que 1 mm (ferramentas, fios, pequenos insetos — mas não poeira fina em volume), e proteção contra água espirrada de qualquer direção. Esta é uma classificação industrial interna básica. É adequada para ambientes limpos de máquinas de montagem, pisos de fabricação de eletrônicos e automação interna geral sem exposição significativa a refrigerante, névoa de óleo ou lavagem.

Não é adequada para zonas de corte de máquinas-ferramenta onde o spray de refrigerante atinge o corpo do motor, ambientes de processamento de alimentos com operações periódicas de lavagem, ou instalações externas. Para esses ambientes, um motor com proteção IP55 (HC-MFS73B) ou IP65 (série HC-SFS) é necessário.Na prática, a classificação IP44 significa que o HC-MF73B foi projetado para e pertence aos mesmos ambientes de máquina que os motores da série HA-FF com os quais foi projetado: automação de montagem, fabricação de eletrônicos, manuseio de semicondutores e ambientes internos limpos semelhantes. Se a máquina existente estiver rodando motores HC-MF73B sem problemas relacionados à umidade, o ambiente de substituição está claramente dentro do envelope IP44.

Amplificadores Compatíveis

O HC-MF73B combina com a família de amplificadores

MR-J2-70 (variante A, B ou CT dependendo da interface de controle).MR-J2-70A

é o amplificador de interface de pulso e analógico de uso geral. Ele aceita comandos de posição em trem de pulsos de controladores CNC e PLCs, e referências analógicas de velocidade e torque. Modos de controle de posição, velocidade e torque estão todos disponíveis. A escolha padrão para eixos auxiliares de máquinas-ferramenta e aplicações de automação geral onde a fonte de comando é um controlador externo.MR-J2-70B

conecta-se a controladores de movimento Mitsubishi das séries A e Q via barramento serial SSCNET. Para máquinas multieixos onde o eixo HC-MF73B deve coordenar-se com outros eixos sob um controlador de movimento, a interface SSCNET fornece o acoplamento de eixo em tempo real necessário para movimento coordenado.MR-J2-70CT

é a variante de posicionamento compatível com CC-Link, incorporando funções de posicionamento integradas acessíveis via comando de rede CC-Link. Para eixos de posicionamento autônomos em sistemas de rede CC-Link.Nota crítica de compatibilidade.

O HC-MF73B usa um protocolo de encoder serial de geração J2. Este motor não é compatível com amplificadores MR-J2S-70 (geração J2-Super), que esperam o protocolo de encoder J2-Super de 17 bits e falharão imediatamente na inicialização se conectados a um motor de geração J2. Ele também não é compatível com amplificadores MR-J3 ou MR-J4. O motor requer um amplificador MR-J2-70 de primeira geração do tipo de interface apropriado.Família HC-MF 3000 rpm: O 73B no Topo

Modelo

maior motor com freio da linha de inércia ultra-baixa HC-MF e o topo da família de motores de pequena capacidade da geração J2. A relação consistente de 3:1 entre torque de pico e contínuo em todos os modelos HC-MF é aparente na tabela. Todos os modelos compartilham a mesma filosofia de projeto de inércia ultra-baixa e o mesmo protocolo de encoder J2.Aplicações Típicas

Acionamentos de eixo Z vertical em máquinas de montagem e inspeção compactas.

Pequenas cabeças de perfuração CNC, acionamentos de eixo Z em estações de inspeção visual compactas e slides de posicionamento vertical em equipamentos de montagem eletrônica onde a massa da carga é modesta, mas o componente gravitacional requer retenção mecânica positiva ao desligar o servo. A inércia ultra-baixa do HC-MF73B permite a aceleração e desaceleração rápidas que essas aplicações de alta taxa de ciclo exigem; o freio com aplicação de mola segura o eixo vertical com segurança em cada parada.Acionamentos de juntas de braço robótico com carga gravitacional.

Juntas secundárias em robôs SCARA pequenos, acionamentos de cotovelo e pulso em braços articulados leves e componentes de deslocamento vertical em sistemas de robôs Cartesianos. A combinação de inércia ultra-baixa para controle de junta responsivo e freio com aplicação de mola para retenção à prova de falhas se adequa a essas aplicações de junta onde a postura do braço robótico ao desligar o servo deve ser mantida mecanicamente.Slides de transferência e elevação vertical em equipamentos de semicondutores e eletrônicos.

Elevadores de manuseio de wafers, cabeças de coleta de componentes com deslocamento vertical e eixos Z de manuseio de substratos em equipamentos de fabricação de semicondutores e displays planos. Esses mecanismos ciclam repetidamente entre posições verticais definidas, carregam cargas leves e devem manter a posição mecanicamente quando o servo é desligado ou em estado de parada de emergência.Eixos de indexação de alta ciclagem com orientação vertical.

Mesas rotativas indexadas em planos verticais, mecanismos de transferência inclinados e acionamentos de indexação angular onde a orientação do eixo cria um componente de torque gravitacional em posições de parada. A inércia ultra-baixa permite movimentos de índice rápidos; o freio segura mecanicamente em cada estação durante a fase de parada sem energia do servo.Eixos verticais auxiliares em máquinas de embalagem e rotulagem.

Acionamentos de posicionamento vertical de produtos, eixos Z de cabeças aplicadoras e mecanismos de ajuste de altura de cabeças de enchimento em equipamentos de embalagem onde o eixo vertical deve ser mantido em uma altura definida durante o ciclo de produção e deve retornar a uma posição segura de forma confiável na parada da máquina.Perguntas Frequentes

P1: Qual é a diferença entre o HC-MF73B e o HC-MFS73B?

Ambos são motores de 750W, 3000 rpm, flange de 80 × 80 mm com freios de aplicação de mola e especificações de torque idênticas (2,4 Nm nominal, 7,2 Nm de pico). A diferença crítica é a geração do encoder e o amplificador compatível. O

HC-MF73B é um motor J2 (primeira geração) com um encoder serial mais antigo, compatível apenas com amplificadores MR-J2-70 (variante A, B ou CT dependendo da interface de controle).HC-MFS73B é um motor J2-Super com encoder de 17 bits (131.072 ppr) e proteção IP55, compatível apenas com amplificadores MR-J2S-70. Eles não podem ser trocados sem também trocar o amplificador. Combine a geração do motor com a geração do amplificador na máquina.P2: O HC-MF73B pode ser usado com um amplificador MR-J2S-70?

Não. O encoder serial de geração J2 do HC-MF73B é incompatível com o amplificador MR-J2S-70, que espera o protocolo J2-Super de 17 bits. Conectar o HC-MF73B a um MR-J2S-70 produzirá uma falha de comunicação do encoder na inicialização. O motor correto para um amplificador MR-J2S-70 é o

HC-MFS73B. O amplificador correto para o HC-MF73B é o MR-J2-70 (variante A, B ou CT dependendo da interface de controle).P3: O que significa a classificação IP44 e ela é adequada para minha instalação?

IP44 oferece proteção contra partículas sólidas maiores que 1 mm e contra água espirrada de qualquer direção. É adequado para ambientes internos limpos — máquinas de montagem, fabricação de eletrônicos, automação geral — sem spray significativo de refrigerante, névoa de óleo ou exposição à lavagem. Não é adequado para zonas de corte de máquinas-ferramenta com refrigerante, ambientes de processamento de alimentos com lavagem, ou qualquer instalação externa. Se a máquina existente estiver rodando motores HC-MF73B sem problemas de umidade, o ambiente está dentro da classificação IP44.

P4: O encoder no HC-MF73B é um encoder absoluto e como ele lida com eventos de desligamento?

A série HC-MF usa um

encoder absoluto serial — o motor retém a posição absoluta através de eventos de desligamento. No entanto, este é o encoder absoluto J2 de primeira geração, que opera de forma diferente do sistema absoluto J2-Super de 17 bits. A bateria de backup para o contador de posição absoluta está localizada no amplificador servo MR-J2-70, não no motor. Substitua a bateria quando o amplificador exibir um alarme de bateria fraca. Ao contrário dos sistemas J2-Super onde a bateria é a familiar A6BAT, verifique o tipo de bateria específico para o seu modelo de amplificador MR-J2-70 no manual de instruções do MR-J2.P5: O HC-MF73B está descontinuado. Quais são as opções de aquisição e migração?

O HC-MF73B continua disponível através de revendedores de excedentes de automação industrial e serviços especializados de reparo e recondicionamento de servos Mitsubishi como unidades testadas. Para máquinas que utilizam hardware MR-J2-70 de primeira geração, a aquisição de excedentes é o caminho prático de manutenção. Para máquinas que estão sendo atualizadas para plataformas atuais, o equivalente funcional da geração atual é o

HG-MR73B (série MR-J4, 750W, 3000 rpm, freio com aplicação de mola, encoder de 22 bits, flange de 80 × 80 mm, IP65) combinado com um amplificador MR-J4-70. Tanto o motor quanto o amplificador devem ser substituídos juntos, e a classificação IP65 do HG-MR73B é uma melhoria em relação ao IP44 do HC-MF73B.
