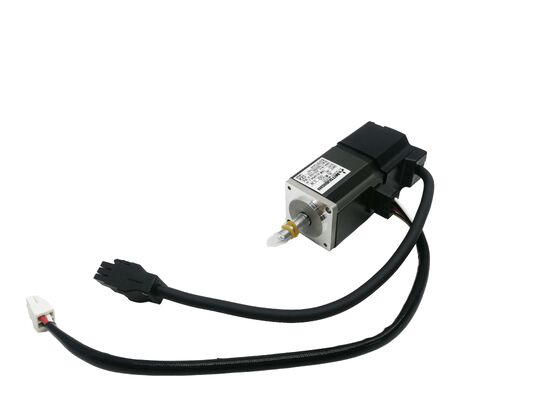

Motor Servo AC Mitsubishi HC-MFS73-S23 — MELSERVO J2S de Ultra Baixa Inércia de 750W | Automação SMT e de Alta Frequência | Novo na Caixa

Quando um eixo servo precisa executar milhares de ciclos de posicionamento por hora sem perder precisão, estabilidade térmica ou resposta dinâmica, a seleção do motor se resume a uma característica acima de todas as outras: a inércia do rotor. O Mitsubishi HC-MFS73-S23 é o membro de 750W da família HC-MFS de ultra baixa inércia — uma variante de eixo especial do HC-MFS73 que se estabeleceu como uma solução comprovada em máquinas de pick-and-place SMT (incluindo a Panasonic CM202) e equipamentos de automação de alta velocidade onde o motor deve acompanhar os tempos de ciclo exigentes, do início ao fim, turno após turno. Novo na caixa, em estoque, pronto para entrega rápida.

Especificações Técnicas

O Eixo Especial -S23 — O Que Significa para a Máquina

O sufixo -S23 neste motor indica uma configuração de eixo especial fabricada com um perfil dimensional específico diferente das variantes de eixo reto padrão (HC-MFS73) ou chavetado (HC-MFS73K). Motores de eixo especial são produzidos pela Mitsubishi para corresponder aos requisitos precisos da interface do eixo dos fabricantes de equipamentos OEM — neste caso, mais proeminentemente o eixo X na máquina de pick-and-place SMT Panasonic CM202, onde o eixo deve engatar um acoplamento específico ou interface de acionamento no conjunto da cabeça de posicionamento da máquina.

Isso é importante na prática: se você estiver adquirindo uma substituição para um HC-MFS73-S23 com defeito já instalado em uma CM202 ou equipamento similar, o eixo -S23 é a especificação correta. Um HC-MFS73 padrão com eixo reto não se encaixará na mesma interface de acoplamento e não poderá servir como uma substituição direta sem modificação mecânica.

750W a 3.000 rpm — O Perfil de Desempenho

O HC-MFS73 está no topo da linha HC-MFS de ultra baixa inércia, entregando 2,4 Nm de torque nominal a 3.000 rpm para uma saída contínua de 750W. O pico de torque de 7,2 Nm — três vezes o nominal — fornece a margem de aceleração para executar perfis de movimento rápidos e nítidos repetidamente sem que o motor entre em um regime termicamente limitante.

A 4.500 rpm de velocidade máxima, o motor oferece uma faixa de velocidade utilizável bem acima da nominal que acomoda as fases de sobrevelocidade em perfis de movimento trapezoidais e em curva S. Para automação SMT e de montagem onde o perfil de movimento envolve aceleração rápida para a velocidade de pico, um curto segmento de velocidade constante e desaceleração igualmente rápida para parar — repetido centenas de vezes por minuto — a combinação de ultra baixa inércia e um teto de 4.500 rpm é diretamente habilitadora.

A flange de 80 × 80 mm é a maior da família HC-MFS, refletindo a posição do motor como o membro de maior potência desta série de ultra baixa inércia.

Por Que a Ultra Baixa Inércia Muda Aplicações de Alto Ciclo

Inércia é a resistência do motor a mudanças na velocidade de rotação. Um motor com baixa inércia do rotor acelera e desacelera mais rápido para o mesmo torque aplicado — o que se traduz em tempos de ciclo mais curtos, menos energia por ciclo e menos estresse térmico no motor durante operação contínua de alta frequência.

Em uma máquina de pick-and-place ou eixo de automação de montagem que executa centenas de movimentos por minuto, a diferença entre um motor de inércia média padrão e um motor de ultra baixa inércia como o HC-MFS73-S23 pode determinar se a máquina atende à sua especificação de produção. O loop de controle do amplificador servo também se beneficia: menor inércia significa maior largura de banda alcançável, o que significa melhor rejeição de distúrbios e controle de posição mais preciso nas velocidades que esta aplicação exige.

Encoder Absoluto de 17 Bits — Sem Homing, Resolução de 131.072 ppr

O encoder embutido fornece 131.072 posições por revolução do eixo através do link de feedback serial de alta velocidade da Mitsubishi para o amplificador servo. Sendo absoluto, ele retém o conhecimento da posição do eixo durante interrupções de energia — com a bateria de backup instalada no amplificador servo, os dados de posição de múltiplas voltas são preservados quando a máquina é desligada. Cada inicialização retoma com total conhecimento da posição, sem necessidade de retorno de referência.

Para equipamentos SMT e de montagem que ligam e desligam regularmente ou exigem prontidão imediata do eixo após uma parada de emergência, eliminar a sequência de homing é uma vantagem operacional prática que reduz o tempo de inatividade e os custos de ciclo.

Amplificadores Servo Compatíveis

O HC-MFS73-S23 é compatível com os amplificadores servo MR-J2S-70A (comando analógico/trem de pulsos) ou MR-J2S-70B (comando de rede digital SSCNET), ambos classificados em 750W na plataforma MELSERVO J2S. Para projetos de máquinas multieixo usando controladores de movimento Mitsubishi, o MR-J2S-70B permite operação multieixo sincronizada sobre SSCNET. Para controle de eixo autônomo ou comandado por PLC, o MR-J2S-70A gerencia comandos de trem de pulsos e analógicos de velocidade/torque.

Ambientes de Aplicação

O perfil de eixo específico e as características de desempenho do HC-MFS73-S23 o colocam em uma categoria de aplicação bem definida:

Máquinas de Pick-and-Place SMT — eixo X em equipamentos de colocação SMT Panasonic CM202 e relacionados onde o eixo -S23 é a interface especificada de fábrica, bem como outras cabeças de colocação de alta velocidade que exigem desempenho de ultra baixa inércia de 750W

Montagem de Componentes Eletrônicos — eixos de alto ciclo em equipamentos de inserção de CI, máquinas de montagem de conectores e sistemas de manuseio de PCB onde as demandas de produção colocam requisitos de alta taxa de ciclo no eixo servo

Sistemas Gantry de Alta Velocidade — eixos gantry X/Y em equipamentos de montagem e inspeção guiados por visão onde o movimento rápido ponto a ponto com assentamento preciso é o principal requisito de desempenho

Robótica e Equipamentos de Manuseio — juntas de ombro e pulso em robôs articulados de pequeno a médio porte e braços SCARA onde a baixa inércia melhora a capacidade de resposta dinâmica em toda a faixa de trabalho

Equipamentos de Embalagem e Rotulagem — eixos de registro, eixos de dosagem e posicionamento de aplicadores de rótulos onde altas taxas de ciclo e posicionamento repetível confiável devem coexistir com dimensões compactas do motor

Visão Geral das Variantes HC-MFS73

O motor base HC-MFS73 abrange várias configurações mecânicas para diferentes requisitos de instalação:

• HC-MFS73 — eixo reto padrão, sem freio
• HC-MFS73B — eixo reto com freio eletromagnético
• HC-MFS73K — eixo chavetado
• HC-MFS73BK — eixo chavetado com freio eletromagnético
• HC-MFS73-S23 — eixo especial para equipamentos OEM (este anúncio)

Todas as variantes compartilham a mesma saída de 750W, encoder absoluto de 17 bits, carcaça IP55 e flange de 80 × 80 mm. O -S23 é a especificação correta ao substituir o motor em equipamentos que originalmente carregavam este número de peça exato.

FAQ

P1: Que equipamento comumente usa o HC-MFS73-S23?

O HC-MFS73-S23 é mais conhecido como o motor servo do eixo X na máquina de pick-and-place SMT Panasonic CM202. O eixo especial -S23 corresponde à interface de acoplamento específica usada nesta e em equipamentos de colocação relacionados. Ele também aparece em outros sistemas de montagem e automação de alta velocidade onde a Mitsubishi forneceu variantes de eixo especial para integração OEM.

P2: Posso substituir o HC-MFS73-S23 por um motor padrão HC-MFS73 com eixo reto?

Não diretamente. O perfil de eixo especial -S23 é dimensionalmente diferente do eixo reto padrão. Um HC-MFS73 padrão não engatará a mesma interface de acoplamento em equipamentos projetados para a variante -S23 sem modificação mecânica. Se você estiver substituindo um HC-MFS73-S23 com defeito, a substituição correta é outro HC-MFS73-S23 — não a versão com eixo padrão.

P3: Qual amplificador servo é compatível com o HC-MFS73-S23?

Os amplificadores corretos são o MR-J2S-70A (comando analógico ou trem de pulsos de um PLC ou controlador externo) e MR-J2S-70B (rede de fibra óptica SSCNET para sistemas de movimento Mitsubishi multieixo). Ambos são classificados em 750W na plataforma MELSERVO J2S. A variante de eixo -S23 não afeta a compatibilidade do amplificador — a interface elétrica é idêntica a todas as outras variantes HC-MFS73.

P4: O HC-MFS73-S23 suporta retenção de posição absoluta após o desligamento?

Sim. O encoder de 17 bits é do tipo absoluto. Com a bateria Mitsubishi A6BAT instalada no amplificador servo, os dados de posição de múltiplas voltas são retidos quando a energia da máquina é removida. Na inicialização, todas as posições do eixo estão imediatamente disponíveis — nenhum ciclo de homing ou retorno de referência é necessário. Este é um recurso padrão da família HC-MFS J2S, independentemente da variante do eixo.

P5: O HC-MFS73-S23 ainda é fabricado e qual é seu equivalente de geração atual?

A série HC-MFS pertence à geração MELSERVO J2S da Mitsubishi, que foi sucedida pelas séries J4 e J5. Unidades HC-MFS73-S23 novas na caixa estão disponíveis através de canais de automação industrial para fins de manutenção e peças de reposição. Para equipamentos originais que especificam este número de peça, ele continua sendo a especificação de substituição correta. O equivalente de geração atual da Mitsubishi para novos projetos de máquinas seria da série HG-MR ou HG-KR (J4), mas essas exigem amplificadores e interfaces mecânicas diferentes.
