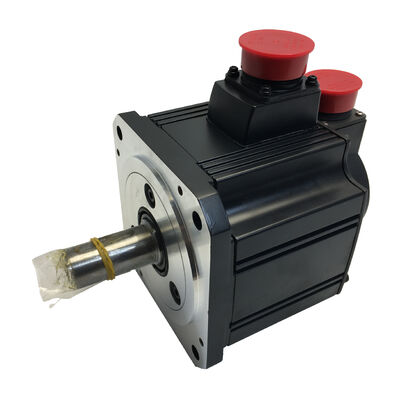

Mitsubishi HC-SFS53K AC Servo Motor 500W MELSERVO J2S 3000 rpm eixo de chave novo em caixa entrega rápida em estoque

Há instalações em que um acoplamento de pinça funciona perfeitamente, e há instalações em que não funciona onde o binário transmitido, carga de choque,O requisito de via-chave no componente acionado faz com que umeixo de chaveA interface mecânica correta.HC-SFS53Kfornece: o mesmo servomotor comprovado de 500W / 3.000 rpm HC-SFS53 com uma chaveira de fábrica no eixo de saída. Novo, selado na embalagem original Mitsubishi Electric,e em estoque para expedição imediata.

Especificações técnicas

O eixo com chave ∙ Quando e por que é importante

A distinção entre um eixo reto padrão e um eixo de chave se resume a uma questão: como o binário é realmente transmitido do eixo do motor para o componente acionado?

Um eixo simples e reto depende inteiramente da força da pinça de acoplamento, normalmente uma pinça de split-hub ou uma bucha cônica, para agarrar o eixo e evitar qualquer deslizamento de rotação.Para muitas aplicações de servoMas há casos em que não é.e hubs de engrenagens que foram originalmente projetados para motores de eixo de chave têm um furo de chave como sua interface padrãoAs instalações de reconstituição que substituem motores desgastados ou avariados devem corresponder à configuração original do eixo.Os perfis de aceleração agressivos colocam exigências mais elevadas sobre a interface de engate do que uma pinça sozinha pode suportar de forma fiável ao longo do tempo.

OHC-SFS53KAdiciona uma chave paralela e uma porta paralela ao eixo, fornecendo um bloqueio mecânico positivo entre o eixo e o cubo acionado.A chave transmite o binário por ligação mecânica direta em vez de depender apenas de atrito, que é a escolha adequada para as aplicações acima referidas.

500W a 3.000 rpm

Dentro da linha HC-SFS 500W, a Mitsubishi oferece duas opções de velocidade nominal.HC-SFS52Kfunciona a 2.000 rpm com um binário nominal mais elevado (2,39 Nm);HC-SFS53Kcorre em3,000 rpmA potência de saída é nominalmente a mesma, a diferença é como essa potência é entregue em toda a faixa de velocidades.

A variante de 3.000 rpm é a melhor escolha quando o eixo da máquina funciona com frequência a velocidades mais elevadas, quando uma travessia rápida mais rápida reduz o tempo de ciclo,ou quando a relação de engrenagem no mecanismo exige uma velocidade de entrada mais elevada a uma velocidade de saída mais baixa,Em eixos de máquinas-ferramenta CNC, sistemas de transportadores e unidades de mesa giratória, esta vantagem de velocidade traduz-se directamente num tempo de não-corte mais curto por peça.

Encodificador Absoluto de 17 bits ️ Posição sempre conhecida

Cada HC-SFS53K sai da fábrica com umEncodificador óptico absoluto de 17 bitsintegrado no corpo do motor ¥ 131.072 posições discretas por rotação do eixo, transmitidas através do protocolo serial de alta velocidade da Mitsubishi para o servoamplificador.

Ser absoluto significa que a posição do eixo do motor é mantida através de ciclos de desligamento quando a bateria do amplificador é instalada.Para máquinas de múltiplos eixos em que a direção de localização funciona em todos os eixos sequencialmente antes de a máquina estar pronta, eliminando esse processo economiza tempo mensurável em cada ciclo de energia ao longo da vida útil da máquina.O codificador também fornece a resolução de feedback necessária para movimento interpolado preciso e repetibilidade de posicionamento fino em aplicações exigentes.

Selo de óleo e IP65 ¢ Construído para o chão da oficina

Ao lado do eixo de chave, o HC-SFS53K carrega o mesmoselo de óleo instalado em fábricana fenda do eixo de condução, tal como no resto da família HC-SFS53.e partículas finas de enxame estão presentes no ar ao redor do motor o selo de óleo fecha a penetração do eixo como o caminho de contaminação mais direta para o rolamento e cavidade do codificador.

OCasas com classificação IP65Esta proteção estende-se a todo o corpo do motor: exclusão completa da poeira e resistência aos jatos de água dirigidos de qualquer ângulo.Não é necessária nenhuma caixa ambiental adicional para máquinas-ferramenta padrão ou instalações de automação industrialEste nível de proteção é padrão em toda a série HC-SFS e é uma das razões pelas quais estes motores são uma especificação comum de primeira escolha para máquinas CNC e equipamentos de produção.

Servoamplificadores compatíveis

O HC-SFS53K é mecânicamente uma variante do HC-SFS53MR-J2S-60A(comando de velocidade/torque analógico ou comando de posição do pulso) ouMR-J2S-60B(interface de rede digital SSCNET para controlo coordenado de vários eixos através de controladores de movimento Mitsubishi).MR-J2S-60CPcom função de posicionamento incorporada, é também suportada para sistemas de posicionamento de eixo único autônomos sem um controlador de movimento externo.

A seleção do amplificador depende da arquitetura de controle: impulso de um PLC ou CNC para o tipo A, ou rede de fibra óptica SSCNET a partir de um módulo de movimento da série A ou Q para o tipo B.

Aptidão para aplicação

O HC-SFS53K é especificado sempre que forem necessárias as características de desempenho do HC-SFS53 e for necessária ou preferível a interface do eixo com chave:

Máquinas para a fabricação de máquinas-ferramenta CNCOs eixos X, Y e Z em centros de usinagem verticais e horizontais menores, em especial quando o eixo de engate do parafuso é concebido para um eixo de chave

Centros de torneamento CNC¢ eixos de alimentação Z e X, especialmente em retrofit que substituem os antigos servomotores de eixo de chave onde o componente de engate já tem um furo de chave

Máquinas e aparelhos de secção internaO eixo de entrada da engrenagem de minhoca ou o acoplamento do motor aceitam um eixo de motor com chave como interface padrão.

Transportador e manuseio de materiais- motores em que uma polea de regulação ou uma roda dentada com um forro de chave é acoplada directamente ao eixo do motor

Instalações acopladas a cabeças de engrenagemO sistema deve ser equipado com uma caixa de engrenagens intermediária que aceite um eixo de entrada com chave, proporcionando um bloqueio mecânico positivo para ciclos de carga de alto choque ou de carga inversa.

Articulações de robôs industriais∆ motores do eixo do antebraço e do cotovelo em robôs articulados de carga útil média e robôs SCARA em que o acoplamento com chave é especificado no projeto original

HC-SFS53 Variante de avaliação geral

O motor de base HC-SFS53 abrange quatro configurações mecânicas, todas com especificações elétricas idênticas:

• HC-SFS53O eixo direito, sem travões
• HC-SFS53BO eixo direito, com travão eletromagnético a mola
• HC-SFS53K- Não.eixo com chave, sem travão(esta lista)
• HC-SFS53BKO eixo com chave, com travão eletromagnético

Todas as variantes fornecem 500W a 3.000 rpm, binário nominal de 1,59 Nm, codificador absoluto de 17 bits, caixa IP65 e flange de 130 × 130 mm.A selecção entre as variantes é puramente uma questão de interface mecânica e requisitos de segurança de retenção.

Perguntas frequentes

P1: Qual é a diferença entre o HC-SFS53 e o HC-SFS53K?

A única diferença é o eixo.HC-SFS53tem um eixo plano e reto;HC-SFS53Ktem o mesmo eixo reto com uma chave paralela e uma chave incluídas. Todas as especificações do motor ‡ potência de saída, binário, velocidade, codificador, flange, classificação IP ‡ são idênticas.Escolher a variante K quando o componente acionado (bolinha), roda dentada, eixo de engrenagem ou entrada da caixa de velocidades) requer uma interface de eixo com chave.

P2: Qual servo amplificador é compatível com o HC-SFS53K?

O HC-SFS53K combina com oMR-J2S-60A(interface analógica/pulso-tren) ouMR-J2S-60B(SSCNET multi-axis network interface) servoamplificadores, ambos com 600W na plataforma MELSERVO J2S.MR-J2S-60CPOs três amplificadores lidam com o motor de forma idêntica o sufixo K não afeta a compatibilidade do amplificador.

Q3: O eixo de chave afeta a classificação de proteção IP65?

A classificação IP65 aplica-se ao corpo do motor, com exclusão da extremidade do eixo e da interface do conector, que é padrão em toda a série HC-SFS, independentemente do tipo de eixo.A própria passarela não reduz a protecção ambiental do motorA vedação de óleo instalada na fábrica no forro do poço fornece a principal barreira de contaminação na penetração do poço, e esta é idêntica tanto nas variantes padrão como na K.

P4: O HC-SFS53K suporta a retenção da posição absoluta através de um ciclo de desligamento?

O codificador de 17 bits é um tipo absoluto.Bateria Mitsubishi A6BATinstalado no servo amplificador, os dados de posição de várias voltas são armazenados quando a energia da rede é removida.Todas as posições do eixo estão imediatamente disponíveis sem necessidade de orientação ou retorno de referência.

P5: Qual é o substituto da atual geração do HC-SFS53K?

A série HC-SFS faz parte da geração MELSERVO J2S descontinuada da Mitsubishi.HG-JR53(Série MELSERVO J4) o HC-SFS53K continua a ser a especificação correta de manutenção e peças sobressalentes.
