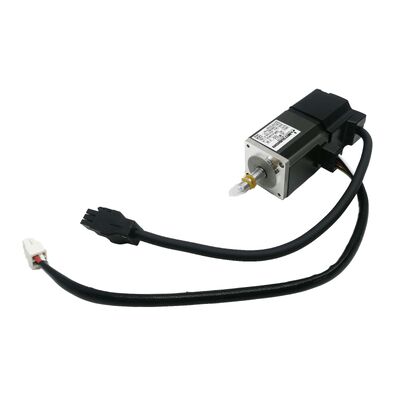

Motor Servo AC Mitsubishi HC-MFS13B — MELSERVO J2S de Inércia Ultra-Baixa de 100W, com Freio Eletromagnético, Novo na Caixa Lacrado de Fábrica

O espaço é limitado. Os tempos de ciclo são curtos. A precisão da posição não permite margens de erro. Estas são as condições para as quais o Mitsubishi HC-MFS13B foi projetado. Com 100W e inércia de rotor ultra-baixa, uma base de 40 × 40 mm, um freio eletromagnético embutido e um encoder absoluto de 17 bits gerando 131.072 posições por revolução, este motor é um instrumento de precisão para o tipo de automação de eixo compacto e alta frequência onde motores maiores simplesmente não se encaixam na aplicação. Este anúncio é para uma unidade nova, lacrada de fábrica na embalagem original da Mitsubishi Electric.

Especificações Técnicas

Inércia Ultra-Baixa — O Que Muda na Prática

A característica definidora da série HC-MFS não é sua classificação de potência — é o momento de inércia do rotor. Inércia ultra-baixa significa que o motor pode acelerar e desacelerar extremamente rápido em resposta aos comandos do amplificador servo, com energia mínima desperdiçada para superar a própria massa rotativa do motor.

Em termos práticos, isso se traduz diretamente em tempos de assentamento de posicionamento mais curtos, controle mais preciso de movimentos de indexação de alta velocidade e a capacidade de executar perfis de movimento densos — dezenas ou centenas de movimentos precisos por minuto — sem as penalidades térmicas e dinâmicas que motores de maior inércia incorrem no mesmo ciclo de trabalho. A nota de aplicação deste motor diz claramente: adequado para operação de alta frequência, com dispositivos de inserção e máquinas de montagem citados como exemplos primários.

Para fabricantes de máquinas que projetam módulos pick-and-place, cabeças de colocação de componentes eletrônicos, aplicadores de etiquetas ou qualquer eixo que execute um grande número de movimentos de precisão de curto curso por hora, a característica de inércia do motor é tão importante quanto a classificação de torque — e o HC-MFS13B é projetado especificamente para se destacar nesse regime.

Freio Eletromagnético — O "B" em HC-MFS13B

Cada HC-MFS13B inclui um freio eletromagnético aplicado por mola integrado ao corpo do motor. O princípio de operação é à prova de falhas: o freio aplica (trava o eixo) quando a bobina é desenergizada e libera quando a tensão é aplicada à bobina do freio. Esta é a configuração correta para:

Eixos verticais — onde uma carga deve manter a posição com segurança quando a energia do servo é removida, seja durante paradas normais ou em perda de energia de emergência. Sem um freio, um eixo vertical desenergizado cai livremente.

Requisitos de travamento em posição — aplicações onde o motor deve travar uma posição entre ciclos de movimento sem energia de acionamento contínua, como mecanismos de fixação, paradas de transporte ou detentores de indexação.

Conformidade de segurança — projetos de máquinas onde a imobilidade do eixo durante o acesso de manutenção ou condições de porta aberta é um requisito de segurança da máquina.

O freio eletromagnético não substitui uma função de frenagem regenerativa durante a desaceleração — é um dispositivo de retenção mecânica, não um dispositivo de frenagem dinâmica. Ele engata após o eixo ter sido levado ao repouso, travando o eixo mecanicamente.

Encoder Absoluto de 17 Bits — 131.072 ppr, Operação de Zero-Homing

O encoder embutido fornece 131.072 posições discretas por revolução do eixo através de um link serial de alta velocidade para o amplificador servo. Sendo absoluto em sua natureza, ele mantém o conhecimento da posição através dos ciclos de energia — com uma bateria instalada no amplificador servo, o motor sabe exatamente onde está quando a máquina é iniciada, sem executar um retorno de referência.

Em uma máquina com muitos eixos, eliminar a rotina de homing da sequência de inicialização é uma economia de tempo consistente em cada ciclo de energia. Em uma máquina de montagem com seis ou oito eixos servo pequenos, isso se soma significativamente ao longo de um ano de produção.

Base de 40 × 40 mm — Compacto por Design

O HC-MFS13B monta em uma flange de 40 × 40 mm — uma das menores flanges de motor servo padrão na família MELSERVO. Essa escala física é bem adequada aos mecanismos que necessitam de um acionamento de 100W: cabeçotes de ferramentas leves, estágios lineares de pequeno curso acionados por fusos de esferas compactos, gabaritos de montagem multi-eixo onde o espaço entre os eixos é limitado e projetos de máquinas onde a própria massa do motor é uma consideração.

A base compacta também mantém a inércia do motor baixa de uma perspectiva de sistema — um motor mais leve significa que a estrutura da máquina que o suporta não precisa ser tão rígida, o que beneficia o custo da máquina e a flexibilidade do projeto.

Amplificadores Servo Compatíveis

O HC-MFS13B é emparelhado com os amplificadores servo MR-J2S-10A (comando analógico/trem de pulsos, eixo único) ou MR-J2S-10B (comando de rede SSCNET), ambos classificados em 100W dentro da família MELSERVO J2S.

Para projetos de máquinas multi-eixo onde todos os eixos são coordenados via SSCNET de um controlador de movimento Mitsubishi (série Q ou série A), o MR-J2S-10B permite que o HC-MFS13B participe de uma rede multi-eixo sincronizada sem fiação de comando individual por eixo. Para instalações de eixo único mais simples ou integração com PLCs de terceiros via trem de pulsos ou analógico, o MR-J2S-10A é a escolha apropriada.

Áreas de Aplicação

O HC-MFS13B aparece nas listas de materiais (BOMs) para uma categoria específica de equipamentos de automação de precisão e alta frequência:

Inserção e colocação de componentes eletrônicos — a inércia ultra-baixa e o tamanho compacto do motor se adequam aos eixos de alta frequência e curto curso em equipamentos de montagem de PCB e manuseio de componentes

Máquinas de montagem — eixos de indexação rotativa e linear em estações de montagem de pequenas peças onde múltiplos eixos servo devem executar movimentos precisos e rápidos em proximidade mecânica restrita

Equipamentos de embalagem e rotulagem — eixos de registro e posicionamento em aplicadores de etiquetas, linhas de embalagem blister e máquinas de embalagem flow wrap onde a posição precisa em alta vazão é essencial

Manuseio de semicondutores — eixos de transporte de wafers e substratos onde baixa inércia e alta repetibilidade de posicionamento são mais críticos do que a saída de torque bruta

Robôs pick-and-place — juntas de pulso e efetuadores finais em robôs SCARA e Cartesianos pequenos onde a baixa inércia do eixo melhora o desempenho dinâmico no ponto central da ferramenta

HC-MFS13B na Linha de Variantes HC-MFS

Dentro da família HC-MFS13, o sufixo indica a configuração exata:

• HC-MFS13 — eixo reto, sem freio
• HC-MFS13B — eixo reto, com freio eletromagnético (este anúncio)
• HC-MFS13K — eixo com chaveta, sem freio
• HC-MFS13BK — eixo com chaveta, com freio eletromagnético

Todas as variantes compartilham a mesma saída de 100W, encoder absoluto de 17 bits, carcaça IP55 e flange de 40 × 40 mm.

FAQ

P1: Qual amplificador servo deve ser emparelhado com o HC-MFS13B?

O HC-MFS13B requer o MR-J2S-10A (para interfaces de comando analógico/trem de pulsos) ou MR-J2S-10B (para aplicações de rede multi-eixo SSCNET). Ambos os amplificadores são classificados em 100W e são a combinação correta para este motor dentro da plataforma MELSERVO J2S. A escolha entre o tipo A e B depende se a máquina usa controle de eixo independente ou um controlador de movimento multi-eixo em rede.

P2: O que faz o freio eletromagnético e quando ele engata?

O freio no HC-MFS13B é do tipo aplicado por mola, desligado: ele trava o eixo mecanicamente quando a tensão da bobina do freio é removida e libera quando a tensão é aplicada. É usado principalmente em eixos verticais para manter a posição com segurança quando a energia do servo está desligada, e em aplicações que exigem um travamento mecânico do eixo entre os ciclos de movimento. Não é projetado para desaceleração dinâmica — ele engata apenas após o eixo estar em repouso.

P3: O HC-MFS13B suporta retenção de posição absoluta através de um ciclo de desligamento?

Sim. O encoder de 17 bits é do tipo absoluto. Com uma bateria (Mitsubishi A6BAT) instalada no amplificador servo, os dados de posição multi-volta são preservados quando a energia principal está desligada. Na próxima inicialização, a posição do eixo é conhecida imediatamente — nenhum ciclo de homing ou retorno de referência é necessário.

P4: Qual é a diferença entre o HC-MFS13B e os motores Mitsubishi de 100W mais novos, como o HG-MR13B?

O HC-MFS13B faz parte da geração J2S do MELSERVO, enquanto o HG-MR13B pertence à série J4 mais nova. O HG-MR13B oferece um encoder de 22 bits de maior resolução (4.194.304 ppr vs. 131.072 ppr), uma classificação IP65 vs. IP55 e compatibilidade atualizada com amplificadores (série MR-J4). O HC-MFS13B continua sendo a peça de reposição correta para máquinas existentes da plataforma J2S e para estoque de peças sobressalentes em equipamentos instalados.

P5: Qual é a classificação IP55 e contra o que ela protege?

IP55 fornece proteção completa contra poeira (primeiro dígito 5 — protegido contra poeira) e proteção contra jatos de água de baixa pressão de qualquer direção (segundo dígito 5). A classificação se aplica ao corpo do motor, excluindo a penetração do eixo e a interface do conector. Para ambientes de máquinas com respingos de refrigerante, lavagem leve ou exposição geral a partículas industriais, IP55 é apropriado para a maioria das instalações quando o motor é montado de acordo com as diretrizes de instalação da Mitsubishi.
