Mitsubishi HC-SFS203B (HCSFS203B) — Servomotor AC de 2kW, Eixo Reto + Freio, 3000 rpm, Série MELSERVO-J2S

Identificação do Produto

Número da Peça: HC-SFS203B Também Pesquisado Como: HCSFS203B, HC-SFS-203B Série: Mitsubishi MELSERVO HC-SFS (Geração J2-Super) Tipo de Motor: Servomotor AC sem Escovas — Eixo Reto com Freio Eletromagnético, 3000 rpm Condição: Novo na Caixa, Lacrado de Fábrica

Visão Geral

O sufixo "Mitsubishi HC-SFS203B é um servomotor AC sem escovas de inércia média de 2kW da plataforma MELSERVO-J2S, operando a uma velocidade nominal de 3.000 rpm e equipado com um freio eletromagnético de mola em um eixo reto. Dentro da linha HC-SFS, esta é a variante de 3000 rpm e 2kW — um motor que prioriza a velocidade em detrimento do torque contínuo mais alto de seu homólogo de 2.000 rpm, o HC-SFS202B, enquanto compartilha a mesma classe de amplificador e a mesma tecnologia de encoder J2-Super.

Com um torque nominal contínuo de 6,37 Nm, o HC-SFS203B gera sua saída de 2kW através de uma velocidade de rotação mais alta em vez de alta força no eixo. O pico de 19,1 Nm — exatamente três vezes o valor nominal contínuo — lida com a demanda de aceleração no eixo durante as fases de translação rápida e desaceleração. Esta relação pico/nominal de 3:1 é consistente em toda a linha HC-SFS e dá ao amplificador a margem para demandar torque máximo em curtos períodos sem que o motor exceda seus limites térmicos durante o ciclo de trabalho.

O sufixo "B" indica que esta é a variante equipada com freio. O freio de mola mantém o eixo estacionário quando os 24V DC são removidos — em desligamento deliberado, parada de emergência ou qualquer perda de energia de controle. Para eixos onde a carga não pode ser deixada ao travamento do servo do amplificador entre os ciclos, ou onde o projeto seguro da máquina requer retenção mecânica independente do estado do sistema de controle, o freio é a diferença de especificação definidora entre este modelo e o HC-SFS203.

Especificações Técnicas

3000 rpm a 2kW: Quando a Velocidade é a Prioridade

O HC-SFS203 e o HC-SFS202 entregam a mesma saída de 2kW — mas eles trocam torque por velocidade em direções opostas. O HC-SFS202B a 2.000 rpm produz 9,55 Nm continuamente. O HC-SFS203B a 3.000 rpm produz 6,37 Nm. A potência é a mesma; o ponto de operação é diferente.

Essa diferença é deliberada e específica para a aplicação. Quando o tempo de ciclo é dominado pela velocidade com que um eixo pode se mover para a próxima posição, a velocidade nominal mais alta do HC-SFS203B compensa diretamente. Um eixo operando a 3.000 rpm completa uma translação rápida para uma determinada posição 50% mais rápido do que o mesmo eixo a 2.000 rpm quando o torque de carga está dentro da faixa contínua de 6,37 Nm. Para máquinas com muitos movimentos de posicionamento rápidos e curtos — indexadores multiposição, eixos pick-and-place, sistemas de transferência de alto ciclo — essa vantagem de velocidade se acumula em uma melhoria mensurável na produção.

Inversamente, se o ciclo de trabalho exigir torque sustentado próximo ou acima de 6,37 Nm em qualquer velocidade, o HC-SFS202B com sua classificação contínua de 9,55 Nm é a especificação mais apropriada. A escolha entre os dois se resume a uma pergunta simples: este eixo é limitado pela velocidade do eixo ou pelo torque de carga durante a porção de trabalho de seu ciclo?

A flange de 130 × 130 mm mantém a pegada física compacta a 2kW. Em máquinas com múltiplos eixos de servo próximos uns dos outros — cabeçotes multieixos, travessas de pórtico, estações de indexação rotativa — o tamanho menor do quadro permite um espaçamento mais apertado entre os eixos do que os motores de flange de 176 × 176 mm na série HC-SFS, sem sacrificar nenhuma das capacidades de controle da plataforma J2S.

O Freio Eletromagnético: Propósito e Uso Correto

Um servomotor sem freio mantém a posição através do travamento do servo em malha fechada — o amplificador monitora continuamente o feedback do encoder e fornece corrente corretiva para manter o eixo onde o comando de posição indica que ele deveria estar. Isso funciona de forma confiável durante a operação normal, mas depende inteiramente de o amplificador estar energizado, sem falhas e controlando ativamente o motor. Remova a energia, desative o amplificador ou pressione o botão de parada de emergência, e o travamento do servo desaparece instantaneamente.

O freio acionado por mola no HC-SFS203B existe exatamente para esses momentos. A mola engata o disco de freio no instante em que os 24V DC são removidos — sem atraso, sem necessidade de sequência lógica, sem dependência do estado do amplificador. O eixo é mantido mecanicamente. Para qualquer aplicação onde a perda do travamento do servo signifique que a carga se move em uma direção indesejada — um eixo vertical, um braço com viés gravitacional, um mecanismo com assimetria de atrito significativa, ou simplesmente um processo de produção que não deve permitir o desvio do eixo durante uma parada de emergência — o sufixo "B" é a especificação necessária.

Pontos práticos de instalação:

O amplificador MR-J2S fornece o MBR (intertravamento do freio eletromagnético) precisamente para controlar o tempo do relé do freio. O sinal MBR atrasa o engate do freio até depois que a rotina de desaceleração do amplificador trouxe o motor para parar. Ligar o relé do freio diretamente a um contato de parada de emergência — sem passar pelo intertravamento MBR — força a mola a engatar contra um eixo em rotação. A 2kW, o impacto resultante é suficiente para encurtar significativamente a vida útil do disco de freio a cada incidente.

Para a fiação da bobina do freio, um supressor de surto nos terminais da bobina não é opcional. A bobina do freio é uma carga indutiva; desligá-la sem supressão gera um pico de tensão que pode danificar a saída digital que aciona o circuito do relé. Monte o supressor o mais próximo possível dos terminais da bobina para máxima eficácia.

O freio é classificado para retenção estática, não para parada dinâmica. Ele mantém um eixo parado imóvel — não foi projetado para deter uma carga em movimento por si só. O amplificador para o motor; o freio segura o que já está parado. Usá-lo da outra maneira reduz drasticamente a vida útil do freio.

Encoder de 17 Bits: Qualidade de Feedback J2-Super a 3000 rpm

A plataforma MELSERVO-J2S atualizou o encoder de 14 bits (16.384 ppr) da linha HC-SF para 17 bits (131.072 ppr) — um aumento de resolução de oito vezes que se estende a todos os motores da família HC-SFS, incluindo o HC-SFS203B.

A 3.000 rpm, o efeito prático da maior resolução do encoder é mais visível em duas áreas. A qualidade da estimativa de velocidade é a primeira: o amplificador calcula a velocidade a partir de amostras de posição consecutivas do encoder. Mais posições por revolução significam incrementos angulares mais finos por amostra, o que se traduz diretamente em um sinal de velocidade mais limpo para o loop de velocidade. Um sinal de velocidade mais limpo permite uma largura de banda maior do loop de velocidade sem instabilidade, e maior largura de banda significa recuperação mais rápida de distúrbios de velocidade — forças de corte, mudanças de carga e efeitos de conformidade de transmissão que empurram o eixo para fora de seu perfil de velocidade comandado.

O segundo benefício aparece em baixas taxas de avanço e durante a desaceleração. Quando o eixo desacelera em direção a um alvo de posição, a resolução do encoder determina o quão finamente o amplificador pode detectar o erro de posição e aplicar torque corretivo. Em 14 bits, as últimas contagens do encoder antes do alvo representam passos angulares relativamente grandes. Em 17 bits, esses passos finais são oito vezes menores, e o loop de posição se estabiliza de forma mais precisa e consistente.

A função absoluta não requer bateria externa no motor ou encoder. A célula de lítio A6BAT no amplificador MR-J2S mantém o contador de posição multi-volta indefinidamente durante qualquer interrupção de energia. A inicialização após qualquer evento de energia — incluindo disparos de alarme e desligamentos noturnos — restaura a posição exata do eixo absoluto sem um ciclo de retorno de referência. Para máquinas com protocolos de reinício rigorosos ou sequências de produção automatizadas que precisam retomar imediatamente após uma parada, a ausência de um ciclo de homing obrigatório é uma vantagem prática.

Amplificadores Compatíveis

O HC-SFS203B é emparelhado com o amplificador da classe MR-J2S-200, a mesma plataforma de 2kW usada em todas as variantes de motor HC-SFS202 e HC-SFS203. Três tipos de interface cobrem as principais arquiteturas de sistema:

MR-J2S-200A aceita comandos de posição analógicos e de trem de pulsos de sistemas CNC e PLCs. Modos de controle de posição, velocidade e torque são todos suportados. A interface RS-232C permite a configuração de parâmetros e o monitoramento em tempo real através do software MR Configurator.

MR-J2S-200B conecta-se a controladores de movimento Mitsubishi através do barramento serial de fibra óptica SSCNET — a escolha padrão para sistemas de interpolação multieixo usando controladores da série A ou Q. Comandos de trajetória chegam pela rede; o amplificador os executa localmente usando o feedback do encoder do eixo do motor.

MR-J2S-200CP incorpora uma tabela de pontos embutida para posicionamento autônomo sem um controlador de movimento externo. Até 31 posições alvo são armazenadas no amplificador e selecionadas por comando de E/S ou CC-Link. Esta variante é adequada para sistemas de posicionamento indexados simples onde hardware de controlador dedicado é desnecessário.

O HC-SFS203B não é compatível com amplificadores MR-J2-200 originais (primeira geração), que precedem o protocolo de encoder J2S de 17 bits, nem com amplificadores MR-J3 ou MR-J4, que usam uma interface de encoder diferente. Se a máquina estiver executando hardware MR-J2 de primeira geração, o HC-SF203B (motor geração J2 com encoder de 14 bits) é o alvo de fornecimento correto.

Família HC-SFS 3000 rpm — Capacidade em Contexto

O HC-SFS203B está no topo do grupo de flange de 130 × 130 mm dentro da família de 3000 rpm. Motores a partir de 3,5kW / 353 de capacidade e acima passam para a flange de 176 × 176 mm. Todos os modelos nesta tabela usam o encoder absoluto serial de 17 bits, alimentação AC de 200V e proteção IP65 como recursos padrão.

HC-SFS203B vs HC-SFS202B — Escolhendo Entre Eles

Ambos os motores compartilham a mesma potência de saída de 2kW, flange de 130 × 130 mm (para 202B) a 176 × 176 mm (para 202B — na verdade, 202 usa 176mm), a mesma classe de amplificador, o mesmo encoder de 17 bits e a mesma proteção IP65. Eles diferem em seu ponto de operação.

Escolha o HC-SFS203B onde a velocidade de translação do eixo é o gargalo do tempo de ciclo e a demanda de torque contínuo permanece confortavelmente dentro de 6,37 Nm. Escolha o HC-SFS202B onde o eixo deve sustentar um torque contínuo mais alto — aceitando a flange maior de 176 × 176 mm em troca da margem de torque extra. Observe a diferença no tamanho da flange: esses dois motores não compartilham o mesmo padrão de parafusos de montagem e não são diretamente intercambiáveis sem uma mudança na placa de montagem.

Aplicações Típicas

Eixos pick-and-place de alta velocidade. Eixos de translação horizontal em sistemas pick-and-place SCARA e Cartesianos que movem cargas moderadas por curtas distâncias em altas taxas de ciclo se beneficiam da velocidade nominal de 3.000 rpm. O freio mantém o end-effector na posição entre os cursos de pegar e colocar quando o servo transita para um estado de retenção, evitando qualquer desvio durante a operação de agarramento.

Alimentadores servo em máquinas de embalagem. Acionamentos de tração de filme, entrada de produto e estação de selagem cruzada em equipamentos de embalagem operam em altas taxas de ciclo com cargas de torque moderadas. A classificação de 3.000 rpm suporta as altas velocidades do eixo necessárias para metas de produção, e o encoder absoluto lida com o registro preciso da bobina do qual a qualidade do produto depende.

Mesas de indexação servo multiposição. Estações de indexação rotativa que ciclam rapidamente através de posições angulares fixas — estações de carregamento de componentes, mesas de montagem multiprocesso — usam acionamentos servo de 3.000 rpm no eixo de indexação para movimento rápido de parada a parada. O freio mantém cada posição de índice firmemente durante o tempo de permanência do processo sem depender do travamento do servo.

Eixos auxiliares em centros de usinagem CNC. Eixos de acionamento de magazine de ferramentas, acionamentos de transportador de cavacos e eixos servo de refrigerante em máquinas CNC são bem adequados à capacidade e velocidade do HC-SFS203B. A classificação IP65 com retentor de óleo lida com o ambiente da máquina-ferramenta, e a flange compacta de 130 × 130 mm se encaixa nos espaços confinados típicos de instalações de eixos auxiliares CNC.

Eixos de dispensação e dosagem controlados por servo. Sistemas de dispensação para aplicações de adesivos, selantes ou fluidos usam acionamentos servo em modo de controle de velocidade ou torque para regular a taxa de fluxo. A velocidade nominal de 3.000 rpm fornece a faixa dinâmica necessária para ajuste preciso do fluxo, e a resolução do encoder de 17 bits suporta velocidade suave e sem ondulação em baixas taxas de dispensação.

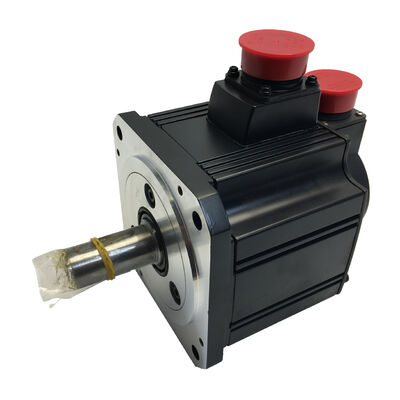

Novo na Caixa, Lacrado de Fábrica

Lacrado de fábrica significa embalagem original Mitsubishi com todas as proteções intactas — tampa da extremidade do eixo, selo do conector do encoder e tampa do conector de energia em condição de fabricação. O motor nunca foi instalado, nunca foi energizado e não possui histórico térmico ou mecânico. Para uma máquina aguardando esta peça, o estoque novo na caixa entrega uma unidade de condição conhecida sem as variáveis de reparo ou o atraso de recondicionamento.

Armazenado corretamente — temperatura estável, baixa umidade, longe de vibrações — o estoque lacrado de fábrica mantém a especificação completa por vários anos. Após cinco anos em armazenamento, uma rotação lenta do eixo pré-comissionamento ajuda a redistribuir a graxa do rolamento antes da primeira energização.

Perguntas Frequentes

P1: Quais amplificadores são compatíveis com o HC-SFS203B?

O HC-SFS203B requer um amplificador da classe MR-J2S-200 da plataforma MELSERVO-J2S. As três variantes principais são o MR-J2S-200A (comando analógico/pulso de uso geral), MR-J2S-200B (barramento de fibra óptica SSCNET para controladores de movimento Mitsubishi) e MR-J2S-200CP (posicionamento embutido com CC-Link). Todos os três suportam o encoder de 17 bits e a corrente nominal de 10,4A do motor. O HC-SFS203B não é compatível com amplificadores MR-J2-200 originais ou com amplificadores MR-J3 / MR-J4.

P2: Qual é a diferença entre o HC-SFS203B e o HC-SFS202B?

Ambos são motores de 2kW com freios eletromagnéticos e eixos retos, usando o mesmo amplificador MR-J2S-200 e encoder de 17 bits. As principais diferenças: o HC-SFS203B é classificado em 3.000 rpm com 6,37 Nm de torque contínuo e usa uma flange de 130 × 130 mm. O HC-SFS202B é classificado em 2.000 rpm com 9,55 Nm de torque contínuo e usa uma flange de 176 × 176 mm. Eles usam pegadas de montagem diferentes e não são diretamente intercambiáveis sem uma mudança na placa de montagem. Escolha com base se a velocidade ou o torque contínuo é o requisito principal do eixo.

P3: Qual é a diferença entre o HC-SFS203B e o HC-SFS203 (sem o B)?

Os dois motores são idênticos em todas as especificações — mesma saída de 2kW, 3.000 rpm, 6,37 Nm, encoder de 17 bits, eixo reto, flange de 130 × 130 mm e compatibilidade com amplificador MR-J2S-200. O HC-SFS203B possui um freio eletromagnético acionado por mola; o HC-SFS203 não. Escolha a variante "B" para qualquer eixo onde a carga deva ser mantida mecanicamente em repouso quando o servo for desenergizado. Para eixos sem carga gravitacional ou desbalanceada, e onde o travamento do servo é suficiente em todas as condições de parada, o HC-SFS203 padrão é apropriado.

P4: Como o freio eletromagnético é sequenciado corretamente com o amplificador MR-J2S?

O amplificador MR-J2S fornece o sinal de saída MBR (intertravamento do freio eletromagnético) para controlar o relé do freio. O MBR atrasa o engate do freio até que o amplificador confirme que o motor desacelerou até parar. Ligar o relé do freio diretamente de um contato de parada de emergência — contornando o sinal MBR — arrisca engatar a mola contra um eixo em rotação, causando desgaste prematuro do freio. Sempre direcione o controle do relé do freio através da saída MBR. Instale também um supressor de surto nos terminais da bobina do freio para suprimir picos de tensão indutivos na desconexão.

P5: O encoder absoluto requer uma bateria no próprio motor?

Não. O encoder absoluto serial de 17 bits retém dados de posição multi-volta entre os ciclos de energia usando uma bateria de lítio Mitsubishi A6BAT alojada no amplificador servo MR-J2S — não no corpo do motor. Desde que a A6BAT esteja em bom estado, a posição absoluta é preservada durante qualquer interrupção de energia, e a máquina reinicia sem um ciclo de retorno de referência. Substitua a A6BAT ao primeiro alarme de bateria fraca do amplificador; esperar pela descarga completa da bateria causa perda da posição absoluta armazenada e requer um ciclo de retorno de referência antes que a produção possa ser retomada.
