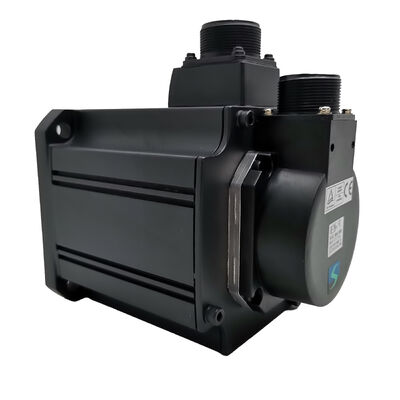

Mitsubishi HC-SFS353K (HCSFS353K) — Motor Servo AC de 3,5kW, Eixo com Chaveta, 3000 rpm, Série MELSERVO-J2S

Identificação do Produto

Número da Peça: HC-SFS353K

Também Pesquisado Como: HCSFS353K, HC-SFS-353K

Série: Mitsubishi MELSERVO HC-SFS (Geração J2-Super)

 Tipo de Motor: Motor Servo AC sem Escovas — Eixo com Chaveta, Sem Freio, 3000 rpm

Condição: Novo na Caixa, Selado de Fábrica

O que Torna Este Motor Diferente

A família HC-SFS opera em duas velocidades nominais: 2.000 rpm e 3.000 rpm. Modelos terminados em "2" são as variantes de 2000 rpm. Modelos terminados em "3" — incluindo o HC-SFS353K — são classificados em 3.000 rpm. Com uma saída de 3,5kW, um torque nominal de 11,1 Nm e uma flange de 176 × 176 mm, este motor oferece a mesma pegada física do HC-SFS352 de 2000 rpm, mas com uma velocidade máxima superior, tornando-o a escolha certa sempre que a aplicação troca alguma margem de torque contínuo por uma translação rápida mais veloz, ciclos de indexação mais rápidos ou velocidades de eixo adjacentes ao fuso mais altas.

O sufixo "K" significa eixo com chaveta — uma chaveta usinada cortada no eixo do motor para uma conexão positiva de transmissão de torque com os componentes acoplados. Nenhum freio está instalado; este motor mantém a posição através do bloqueio servo em malha fechada do amplificador. Aplicações que necessitam de uma retenção mecânica à prova de falhas com o servo desligado pertencem à variante HC-SFS353BK. O HC-SFS353K é a especificação para eixos horizontais, mesas de posicionamento angular e qualquer acionamento onde a gravidade não seja uma preocupação e a interface de acoplamento exija uma chaveta.

Suportado pela plataforma MELSERVO-J2S com encoder absoluto serial de 17 bits e amplificadores MR-J2S-350 compatíveis, o HC-SFS353K carrega o conjunto completo de recursos J2-Super: 131.072 posições por revolução de resolução de feedback, retenção de posição absoluta através de backup de bateria e largura de banda do loop de velocidade que excede o que os amplificadores J2 de primeira geração poderiam alcançar.

Especificações Técnicas

3000 rpm vs 2000 rpm — Entendendo o Compromisso

Tanto o HC-SFS352 quanto o HC-SFS353 são motores de 3,5kW na mesma flange de 176 × 176 mm. O que muda entre eles é a velocidade nominal e, com ela, o torque contínuo. A 2.000 rpm, o HC-SFS352 entrega 16,7 Nm continuamente. A 3.000 rpm, o HC-SFS353K entrega 11,1 Nm continuamente — aproximadamente dois terços do valor da variante de menor velocidade.

Esse compromisso é deliberado. A saída de potência é quase a mesma (ambos são da classe 3,5kW). O que o motor de 3000 rpm oferece em troca do menor torque contínuo é a capacidade de operar o eixo mais rápido — importante quando o tempo de ciclo da máquina é determinado pela translação rápida ou velocidade de indexação, em vez da força de corte. Um eixo que passa 80% do seu tempo de ciclo em posicionamento rápido e apenas 20% em taxas de avanço de corte geralmente se beneficia mais da velocidade do que da margem de torque extra que a variante de 2000 rpm oferece.

Para projetistas de máquinas que escolhem entre os dois: se a demanda de torque contínuo no pior caso do seu eixo exceder 11,1 Nm, o HC-SFS352 é a escolha mais segura. Se o orçamento de torque estiver confortavelmente dentro de 11,1 Nm e movimentos mais rápidos sem corte reduzirem o tempo de ciclo significativamente, o HC-SFS353K justifica sua especificação.

O Eixo com Chaveta a 3,5kW

Onze Newton-metros de torque contínuo não é trivial. Nessa capacidade, um acoplamento de fricção mal instalado — fixadores com torque insuficiente, acabamento superficial inconsistente no diâmetro externo do eixo ou um furo do cubo ligeiramente superdimensionado — pode desenvolver micro-deslizamento ao longo do tempo. Micro-deslizamento em um eixo servo é insidioso: muitas vezes é pequeno demais para disparar um alarme de erro de seguimento imediatamente, mas grande o suficiente para introduzir deriva posicional que se acumula em múltiplos ciclos.

O chaveteiro no HC-SFS353K elimina esse modo de falha. Uma chaveta e um cubo devidamente instalados formam uma conexão positiva de carga de cisalhamento; a chaveta transmite o torque diretamente entre o eixo e o cubo, em vez de depender apenas da fricção de aperto. Para acionamentos por correia dentada, engrenagens de corrente, pinhões e acoplamentos que devem permanecer absolutamente sincronizados com o eixo sob inversão repetida e carga de choque, o eixo com chaveta é a especificação de engenharia correta.

Nota de instalação do manual de instruções da Mitsubishi: Ao instalar uma polia ou cubo em um eixo com chaveta, use o furo roscado na extremidade do eixo para puxar o componente — insira um pino de rosca dupla, coloque uma arruela contra a face do cubo e aperte uma porca para puxar o cubo para a posição. Não bata nos componentes no eixo. Cargas de choque de batidas transmitem através do eixo para o disco do encoder na parte traseira do motor e podem causar danos ao encoder que não são imediatamente óbvios, mas encurtam a vida útil ou causam falhas intermitentes posteriormente.

Encoder Absoluto de 17 Bits — A Vantagem J2S

A plataforma J2-Super introduziu o encoder absoluto serial de 17 bits (131.072 ppr) como padrão em toda a família HC-SFS. Antes disso, os motores HC-SF usavam um dispositivo de 14 bits a 16.384 ppr. A melhoria na resolução é de oito vezes, e seus efeitos são práticos, em vez de meramente numéricos.

A 3.000 rpm — a velocidade nominal do HC-SFS353K — o encoder envia dados de posição para o amplificador com mais frequência por unidade de tempo do que um motor de 2.000 rpm simplesmente porque o eixo está girando mais rápido. Alta resolução significa que, mesmo nessa velocidade, cada atualização de posição individual representa um pequeno passo angular. O loop de velocidade recebe informações de velocidade detalhadas, que suportam a maior largura de banda que a CPU aprimorada do amplificador MR-J2S foi projetada para explorar. O resultado é melhor estabilidade de velocidade na velocidade de operação, erro de seguimento mais preciso durante a aceleração e rejeição de distúrbios aprimorada durante o ciclo de trabalho.

A funcionalidade absoluta continua a fazer seu trabalho, independentemente da classificação de velocidade. O backup de bateria no amplificador MR-J2S — usando a célula de lítio A6BAT — retém o contador de posição absoluta multirvolta através de eventos de desligamento. O eixo sabe exatamente onde está na próxima inicialização, sem realizar um retorno de referência. Para máquinas que operam múltiplos turnos ou reiniciam frequentemente após paradas planejadas, isso economiza tempo prático.

Amplificadores Compatíveis

O HC-SFS353K é emparelhado com amplificadores da classe MR-J2S-350 da plataforma MELSERVO-J2S. Os modelos compatíveis confirmados são:

• MR-J2S-350A — Uso geral, interface de comando analógica/pulso. Modos de controle de posição, velocidade e torque.
• MR-J2S-350B — Interface SSCNET (barramento de fibra óptica), para controlador de movimento e sistemas coordenados multieixo.
• MR-J2S-350CP — Função de posicionamento integrada, adequada para aplicações ponto a ponto autônomas sem um controlador externo.

Todas as três variantes suportam o protocolo de encoder de 17 bits do HC-SFS353K e são classificadas para a corrente contínua de 16,4A do motor.

O HC-SFS353K não é compatível com amplificadores MR-J3 ou MR-J4, que usam uma interface de encoder diferente. Ele também não é compatível com amplificadores MR-J2 de primeira geração, que precedem o protocolo de encoder J2S.

Família HC-SFS de 3000 rpm — Referência de Capacidade

Dentro da subfamília HC-SFS de 3000 rpm, o 353K está na capacidade média:

Todos os modelos nesta tabela usam o encoder absoluto serial de 17 bits, fonte de alimentação classe 200V AC, proteção IP65 e eixo com retentor de óleo. O 353 usa a flange maior de 176 × 176 mm, consistente com o HC-SFS352 de 2000 rpm na mesma capacidade.

Aplicações Típicas

Eixos auxiliares de alta velocidade em centros de usinagem CNC. Eixos secundários em centros de usinagem de 5 eixos — inclinações de trunnion do eixo A, rotação da mesa do eixo B, acionamentos de magazine de ferramentas — beneficiam-se de motores de 3000 rpm onde o tempo de indexação rápido entre posições é mais importante do que o torque bruto em baixas taxas de avanço. O eixo com chaveta é adequado para projetos de acionamento direto ou com engrenagens em mecanismos de mesa rotativa.

Indexação de transportadores e transferências de alto ciclo. Sistemas de transferência acionados por servo com distâncias curtas entre estações e altas taxas de ciclo usam motores de 3000 rpm para encurtar a fase de aceleração para velocidade de cada movimento. Doze estações ciclando a cada 8 segundos em uma célula de montagem automotiva precisam de resposta rápida do eixo, não de torque máximo em baixa velocidade.

Acionamentos por correia dentada e corrente. Linhas de embalagem, máquinas de rotulagem e equipamentos de form-fill-seal que usam eixos de correia dentada acionados por servo geralmente requerem eixos com chaveta na polia de acionamento para evitar que a tensão da correia gire o cubo no eixo. A 3,5kW, o HC-SFS353K fornece capacidade suficiente para esse tipo de serviço de produção contínua.

Mesas de posicionamento X-Y e sistemas de pórtico. Sistemas de posicionamento servo de mesa plana para processamento a laser, dispensação ou inspeção usam motores de 3000 rpm em eixos de varredura de alta velocidade onde a velocidade constante em longas distâncias de deslocamento determina a qualidade. A combinação de alta resolução e alta velocidade máxima é exatamente a especificação para essas aplicações.

Eixos de enrolamento e controle de tensão. Enroladores e desenroladores de material com núcleos de capacidade média usam acionamentos servo de 3,5kW em modo de controle de torque para regular a tensão da folha. O motor opera em uma ampla faixa de velocidade; a classificação de 3000 rpm fornece margem para seções de alta velocidade do caminho da folha.

Novo na Caixa, Selado de Fábrica

Este HC-SFS353K é enviado como a Mitsubishi o embalou originalmente — caixa protetora intacta, tampas do eixo e do conector no lugar, berço de espuma interno inalterado. Selado de fábrica significa sem instalação prévia, sem histórico térmico acumulado, sem estresse de manuseio no eixo com chaveta ou conjunto do encoder.

Para equipes de manutenção que constroem um estoque estratégico de peças de reposição para máquinas que executam a plataforma J2S, o estoque novo na caixa na especificação de 3,5kW e 3000 rpm está cada vez mais difícil de obter, à medida que essa geração de produtos avança para a descontinuação. Motores que entram em serviço diretamente de estoque selado de fábrica não carregam variáveis de desempenho que vêm com unidades reparadas ou recondicionadas.

Para armazenamento de longo prazo: condições frescas, secas e livres de vibração preservam a especificação completa ao longo de vários anos. Para armazenamento superior a cinco anos, a orientação da Mitsubishi recomenda a rotação lenta periódica do eixo para redistribuir a graxa do rolamento antes que o motor seja colocado em serviço.

Perguntas Frequentes

P1: Quais amplificadores são compatíveis com o HC-SFS353K?

O HC-SFS353K requer um amplificador da classe MR-J2S-350. As principais variantes são o MR-J2S-350A (comando analógico/pulso de uso geral), MR-J2S-350B (barramento de fibra óptica SSCNET) e MR-J2S-350CP (função de posicionamento integrada com CC-Link). Todos são classificados em 3,5kW e suportam o protocolo de encoder serial de 17 bits usado por este motor. O HC-SFS353K não é compatível com amplificadores MR-J3, MR-J4 ou MR-J2 originais (primeira geração).

P2: Qual é a diferença entre o HC-SFS352K e o HC-SFS353K?

Os dois modelos compartilham a mesma saída de 3,5kW, flange de 176 × 176 mm, encoder de 17 bits, classificação IP65, eixo com chaveta e compatibilidade com amplificador MR-J2S-350 — mas operam em velocidades nominais diferentes. O HC-SFS352K é classificado em 2.000 rpm com 16,7 Nm de torque contínuo. O HC-SFS353K é classificado em 3.000 rpm com 11,1 Nm de torque contínuo. Escolha o 353K onde a velocidade mais alta é a prioridade; escolha o 352K onde a margem de torque contínuo é mais importante do que a velocidade máxima do eixo.

P3: O HC-SFS353K possui um freio eletromagnético?

Não. O HC-SFS353K não inclui um freio. A posição é mantida em repouso através do bloqueio servo do amplificador — o loop de controle permanece ativo e segura o eixo com corrente do motor. Para aplicações que exigem uma retenção mecânica à prova de falhas quando o servo é desenergizado (eixos verticais, braços carregados pela gravidade), o HC-SFS353BK (eixo com chaveta com freio eletromagnético de mola) é a variante correta a ser especificada.

P4: O encoder absoluto requer uma bateria e onde ela é instalada?

Sim. O encoder absoluto serial de 17 bits retém dados de posição multirvolta durante o desligamento através de backup de bateria. A bateria — uma célula de lítio Mitsubishi A6BAT — está alojada dentro do amplificador servo MR-J2S, não no motor. Quando saudável, ela mantém a posição absoluta através de qualquer interrupção de energia, eliminando a necessidade de um ciclo de homing na reinicialização. Monitore o alarme de bateria fraca do amplificador e substitua a A6BAT proativamente na próxima parada de manutenção planejada antes que ocorra a depleção total.

P5: O HC-SFS353K pode substituir um HC-SFS352K se a máquina precisar de maior velocidade?

Ambos os motores montam na mesma flange de 176 × 176 mm e compartilham a mesma classe de amplificador (MR-J2S-350), portanto, a troca física é possível sem alterações de montagem. No entanto, as características de velocidade e torque diferem — o 353K opera mais rápido, mas produz menos torque contínuo. Antes de substituir, verifique se os requisitos de torque do eixo estão confortavelmente dentro de 11,1 Nm contínuos em todos os pontos do ciclo de trabalho e se os parâmetros existentes do amplificador (relação de engrenagem eletrônica, limites de velocidade, rampas de aceleração) são atualizados para refletir a velocidade nominal de 3000 rpm. Uma revisão de parâmetros no MR Configurator antes da primeira energização após a troca é fortemente recomendada.
