Mitsubishi HC-SFS502B (HCSFS502B) — Servomotor CA de 5kW com Freio Eletromagnético, Série MELSERVO-J2S

Identificação do Produto

Número da Peça: HC-SFS502B

Também Pesquisado Como: HCSFS502B, HC-SFS-502B

Série: Mitsubishi MELSERVO Série HC-SFS (Geração J2S / J2-Super)

Tipo de Motor: Servomotor CA sem Escovas com Freio Eletromagnético

Condição: Novo na Caixa

Visão Geral

O Mitsubishi HC-SFS502B é um servomotor CA de inércia média de 5kW da plataforma MELSERVO-J2S (J2-Super) — a geração que sucedeu a série HC-SF original e redefiniu o que a classe de 5kW poderia oferecer em termos de resolução de posicionamento e estabilidade em baixa velocidade.

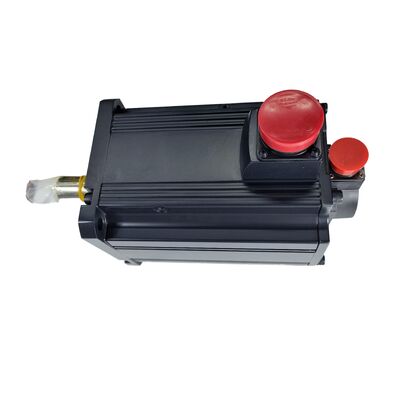

Classificado em 2.000 rpm com 23,9 Nm de torque contínuo, ele ocupa o topo da faixa padrão HC-SFS de 2.000 rpm e é compatível com amplificadores da classe MR-J2S-500. A placa de identificação indica entrada CA trifásica a 133V / 26A; a saída é de 5kW. O sufixo "B" significa que esta variante possui um freio de retenção eletromagnético com mola, de segurança contra falhas — a versão escolhida sempre que um eixo desenergizado não pode ser confiável para permanecer no lugar por si só.

O que diferencia o HC-SFS502B de seu predecessor, o HC-SF502B, é simples: um encoder absoluto serial de 17 bits, fornecendo 131.072 pulsos por revolução, em comparação com o dispositivo de 14 bits (16.384 ppr) na série HC-SF mais antiga. Esse aumento de oito vezes na resolução não apenas melhora a precisão do posicionamento fino — ele permite que o loop de velocidade do amplificador J2S opere com largura de banda significativamente maior, o que se traduz em um controle de velocidade notavelmente mais estável em baixa velocidade e melhor rejeição de distúrbios durante o corte.

Especificações Técnicas

A Série HC-SFS — Um Passo Acima do HC-SF Original

A convenção de nomenclatura da Mitsubishi é precisa o suficiente para que a diferença entre HC-SF e HC-SFS seja fácil de ler assim que você a conhece: a designação SFS marca a atualização da geração J2-Super. Mecanicamente, as duas famílias compartilham dimensões de flange, tamanho do eixo e classificação IP — um HC-SFS502B se encaixa na mesma posição de montagem de um HC-SF502B sem modificação mecânica. O que mudou foi a eletrônica.

A plataforma J2S foi construída em torno de uma CPU de alto desempenho e um novo encoder de alta resolução como padrão. A resposta de frequência de velocidade no amplificador MR-J2S atinge 550 Hz ou mais, mais do que o dobro do que a série J2 original alcançava. O encoder absoluto de 17 bits no motor HC-SFS é o hardware que possibilita essa melhoria. Com 131.072 posições distintas por revolução, o estimador de velocidade do amplificador tem muito mais dados por unidade de tempo, o que suaviza a ondulação de torque em baixa velocidade e torna o sistema genuinamente mais rígido contra distúrbios de processo.

Para aplicações em máquinas-ferramenta onde a série HC-SF teve um desempenho adequado, mas não brilhante — especialmente em taxas de avanço muito baixas, ou em ciclos de rosqueamento onde o eixo deve reverter limpo sem atraso — o HC-SFS502B faz uma diferença prática e mensurável.

Freio Eletromagnético: Com Mola, Segurança Contra Falhas

O freio de retenção embutido no HC-SFS502B é um dispositivo de segurança passivo, não um resistor de frenagem dinâmica. Ele funciona com o princípio de desenergizar para engatar: 24V CC mantêm o freio aberto e permitem que o eixo gire; corte a tensão e a mola imediatamente trava o disco do freio.

Isso é mais importante em eixos verticais. Uma coluna Z ou cabeçote de furadeira em um centro de usinagem suporta o peso total do conjunto do fuso — tipicamente uma fração substancial de uma tonelada em um VMC de tamanho médio. Quando o amplificador do servo é desenergizado, o torque do motor cai para zero instantaneamente. Sem um freio de retenção, essa carga cai. O freio do HC-SFS502B impede que isso aconteça travando o eixo no momento em que os 24V CC são removidos, independentemente de a remoção ter sido planejada (desligamento normal) ou não (falha de energia, falha do amplificador).

O mesmo princípio se aplica a qualquer eixo com carga desbalanceada significativa — colunas de paletes em HMCs, batentes de prensa, eixos Z de pórtico em máquinas portais e mecanismos de fixação que precisam manter a posição durante o processamento.

Nota de fiação: A bobina do freio é uma carga indutiva. Um supressor de surto deve ser instalado nos terminais da bobina do freio para suprimir o pico de tensão na liberação e engate do freio. Pular esta etapa arrisca danificar os contatos do relé e os circuitos de E/S do amplificador ao longo do tempo. A saída MBR (intertravamento do freio eletromagnético) do amplificador MR-J2S fornece o tempo de engate correto — sempre direcione o controle do freio através deste sinal em vez de conectar diretamente a partir de um contato de parada de emergência.

Encoder Absoluto: O Que Significa na Prática

Encoders absolutos lembram a posição. Quando uma máquina com motores HC-SFS502B perde energia e a restaura, o amplificador lê a posição absoluta atual do encoder assim que o controle é ativado. Sem ciclo de homing. Sem busca por marcas de referência. O eixo simplesmente sabe onde está.

O encoder serial de 17 bits no HC-SFS502B consegue isso com backup de bateria no amplificador (a célula de lítio A6BAT usada em toda a família J2S). A bateria mantém a memória de posição do encoder ativa durante o desligamento. Desde que a bateria esteja em boas condições, a máquina pode retomar de uma posição conhecida exata após uma interrupção de energia.

A condição da bateria deve ser verificada em intervalos regulares de manutenção. O amplificador J2S exibe um alarme de aviso de bateria antes da depleção total; esse aviso é o sinal para substituir a bateria antes do próximo desligamento planejado, não depois.

Onde Este Motor é Normalmente Usado

Eixo Z e furadeira de VMC. O eixo Z de alta capacidade em um centro de usinagem vertical necessita de torque sustentado para fresamento de face de alta carga, o freio para desligamento seguro do servo e o encoder absoluto para retomar após qualquer interrupção de energia sem perturbar a configuração da peça.

Eixo W e acionamento de palete de HMC. Centros de usinagem horizontais usam o eixo W para posicionamento de profundidade do cabeçote de faceamento e transportadores de paletes para transferência de peças. Ambos requerem uma combinação de alto torque, retenção por freio e posição absoluta confiável entre as trocas de turno.

Indexação de torre de torno CNC. Centros de torneamento grandes com torres acionadas por servo se beneficiam da saída de 5kW para ciclos de indexação rápidos, e o freio mantém a torre firmemente em cada posição de índice enquanto o mecanismo de fixação engata.

Sistemas de transferência e troca de paletes. Linhas de transferência multiestação movendo fixações pesadas usam servomotores nesta faixa de capacidade para a combinação de velocidade e capacidade de carga. Entre as estações, o freio mantém a posição de índice do palete enquanto a fixação ou o processamento ocorrem.

Sistemas de manuseio e pórtico de grande formato. Sistemas de carregamento tipo pórtico com altura Z significativa e efetuadores finais pesados usam motores com freio em eixos verticais pelas mesmas razões de retenção de segurança contra falhas que as colunas Z de máquinas-ferramenta.

Série HC-SFS — Referência da Família de 2000 rpm

Todos os modelos nesta tabela compartilham a entrada de classe CA de 200V, velocidade nominal de 2.000 rpm, encoder absoluto serial de 17 bits (131.072 ppr), proteção IP65, eixo com retentor de óleo e configuração de eixo reto. Os modelos 352 e 502 usam a moldura de flange maior de 176 × 176 mm.

Novo na Caixa: O Que Essa Condição Realmente Garante

Um servomotor Mitsubishi lacrado de fábrica nunca foi conectado, montado ou energizado. Ele chega na embalagem original da Mitsubishi — berço de espuma interno, caixa, protetores de eixo e conector intactos. Cada especificação listada acima se aplica exatamente como fabricado. Não há tempo de execução acumulado, histórico térmico ou estresse de instalação em nenhum rolamento, interface de acoplamento ou conector.

Para fabricantes de máquinas que adquirem componentes para novas construções, ou departamentos de manutenção que constroem estoque estratégico de peças sobressalentes, novo na caixa é a única condição que fornece uma substituição genuína de um motor de fábrica sem incógnitas. Motores recondicionados ou reparados podem ter rolamentos substituídos, conjuntos de encoder reencapsulados ou estatores rebobinados — nenhum dos quais é visível sem desmontagem. Novo na caixa não tem nenhuma dessas variáveis.

Para armazenamento: motores armazenados em condições frescas, secas e livres de vibração mantêm a especificação completa por vários anos. Se o armazenamento exceder cinco anos, a rotação lenta periódica do eixo é aconselhável para redistribuir a graxa do rolamento antes da instalação.

Perguntas Frequentes

P1: Quais amplificadores de servo são compatíveis com o HC-SFS502B?

O HC-SFS502B requer um amplificador da classe MR-J2S-500. Modelos compatíveis incluem o MR-J2S-500A (interface de pulso/analógica de uso geral), MR-J2S-500B (interface de barramento SSCNET), MR-J2S-500CP (função de posicionamento integrada) e MR-J2S-500CL (interface CC-Link). Ele não é compatível com amplificadores MR-J2 (primeira geração), que usam um protocolo de encoder diferente, nem com amplificadores das séries MR-J3 ou MR-J4 sem um kit de conversão.

P2: Qual é a principal diferença entre o HC-SFS502B e o HC-SF502B?

Ambos os motores são mecanicamente intercambiáveis na flange de montagem e no eixo. A diferença crítica é o encoder: o HC-SFS502B usa um encoder absoluto de 17 bits (131.072 ppr), enquanto o HC-SF502B mais antigo usa um encoder de 14 bits (16.384 ppr). A maior resolução permite o loop de velocidade mais rápido do amplificador MR-J2S e melhora a suavidade em baixa velocidade e a precisão do posicionamento. O HC-SFS502B também requer um amplificador da série J2S; o HC-SF502B é compatível com amplificadores J2 ou J2S.

P3: Como o freio eletromagnético deve ser controlado no circuito da máquina?

Use a saída MBR (intertravamento do freio) do amplificador de servo para controlar o relé do freio — isso garante que o freio engate apenas após o motor ter desacelerado até parar, evitando sobrecarga de choque no disco do freio. A bobina do freio opera em 24V CC; instale um supressor de surto diretamente nos terminais da bobina para suprimir picos de tensão indutivos. Nunca conecte o freio diretamente a partir de um contato de parada de emergência sem o intertravamento MBR no caminho do sinal.

P4: O encoder de 17 bits requer uma bateria, e qual bateria é usada?

Sim. O encoder absoluto serial requer backup de bateria para reter os dados de posição durante o desligamento. A bateria padrão é a célula de lítio Mitsubishi A6BAT, instalada no amplificador de servo MR-J2S (não no corpo do motor). A vida útil da bateria é tipicamente de vários anos em uso normal; o amplificador exibirá um alarme de aviso de bateria fraca antes da depleção. Substitua a bateria durante uma janela de manutenção planejada quando o aviso aparecer — não espere até que o alarme force uma interrupção não planejada.

P5: O HC-SFS502B pode ser usado para substituir um HC-SF502B em uma máquina existente sem outras alterações?

As dimensões de montagem são compatíveis, mas a interface do encoder é diferente. O HC-SFS502B não pode ser usado como substituição direta para um HC-SF502B em uma máquina rodando amplificadores MR-J2 originais — o amplificador J2 não consegue ler o encoder serial de 17 bits do motor J2S. A substituição exigiria a troca do amplificador para a série MR-J2S-500 ao mesmo tempo. Se a máquina já estiver rodando amplificadores MR-J2S, a troca é simples; confirme as configurações de parâmetros via MR Configurator antes de retornar o eixo à produção.
