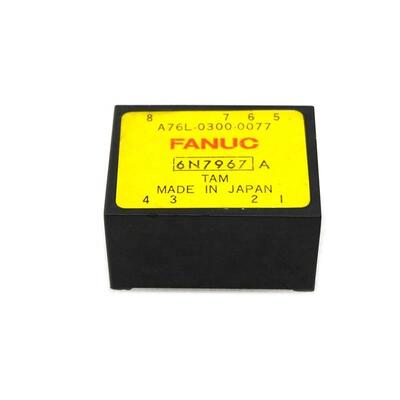

FANUC MODULO A76L-0300-0077 A76L03000077 A76L-00300-0077

A76L-0300-0077 | Módulo amplificador de isolamento FANUC - selado / montagem em PCB / 0,07 lb / isolamento de sinal de servo drive

Amplificador de isolamento — A barreira de segurança na eletrônica de acionamento

O A76L-0300-0077 é um módulo amplificador de isolamento selado para servo-drives e sistemas CNC da FANUC — um pequeno componente montado em PCB que fornece isolamento galvânico entre os circuitos de energia de alta tensão do servo-drive e os componentes eletrônicos de controle de baixa tensão.

Num servo amplificador FANUC, o motor funciona a partir de um barramento CC de 280–680 V derivado da fonte de alimentação. A placa de controle do drive e o CNC operam em níveis lógicos de 5V ou 3,3V. Medir a corrente do motor e a tensão do barramento no estágio de potência requer trazer um sinal do domínio de alta tensão para o domínio de controle de baixa tensão - os amplificadores de isolamento realizam essa transferência de sinal enquanto mantêm uma barreira que impede que altas tensões atinjam os componentes eletrônicos de controle sensíveis.

Principais informações do produto

Montagem PCB — Integração na Eletrônica do Drive

O formato de montagem PCB significa que o A76L-0300-0077 é soldado ou encaixado por pressão diretamente na placa de controle do servo amplificador - é um componente interno da cadeia de sinal do inversor, em vez de uma unidade com fiação separada:

Pinos passantes ou de encaixe por pressão:Os pinos do módulo são inseridos na PCB, conectando seus terminais de entrada (lado de alta tensão) e saída (lado de baixa tensão) aos nós do circuito correspondentes na PCB do inversor.

Pegada compacta:O pequeno tamanho do módulo selado (confirmado por seu peso de 0,07 lb – extremamente leve) se ajusta à densidade de componentes de uma placa de controle do servo drive.

Sem fiação externa:A integração da PCB elimina o roteamento de cabos separado que seria necessário para um amplificador de isolamento montado em painel — reduzindo o número de pontos de conexão que poderiam falhar com o tempo.

Aplicativos

Manutenção do servo amplificador FANUC:Um servo amplificador FANUC desenvolve erros de feedback de corrente intermitentes — leituras erráticas de corrente, desvios de ajuste do servo ou códigos de alarme inexplicáveis ​​relacionados à medição de corrente. O amplificador de isolamento A76L-0300-0077 é identificado como o componente que fornece o sinal de detecção de corrente. A substituição restaura um feedback de corrente estável e preciso.

Reparação da placa de transmissão FANUC:A reparação ao nível da PCB de um servoconversor requer a substituição do módulo amplificador de isolamento — o A76L-0300-0077 é o componente especificado pela FANUC para esta posição.

Perguntas frequentes

P1: Que sintomas indicam uma falha no amplificador de isolamento A76L-0300-0077 num sistema servo FANUC?

Um amplificador de isolamento defeituoso produz feedback de corrente impreciso ou errático – aparecendo como instabilidade de ajuste do servo, alarmes de sobrecorrente inesperados em cargas normais, leituras de corrente assimétricas entre fases ou oscilação no circuito do servo. Esses sintomas são consistentes com um sinal de saída do amplificador de isolamento degradado, em vez de falhas no estágio de potência ou no motor.

Q2: O A76L-0300-0077 pode ser substituído no nível do componente ou requer uma substituição completa da placa?

O A76L-0300-0077 é um módulo montado em PCB — pode ser substituído ao nível do componente por um técnico com conhecimentos de soldadura de PCB e acesso à documentação de serviço FANUC aplicável. O reparo no nível da placa evita o custo de substituição da placa de controle completa do servo amplificador. Confirme a identificação do pino do componente e a orientação de instalação nas marcações da placa ou na documentação de serviço antes da substituição.

Q3: Qual é a especificação de tensão de isolamento para amplificadores de isolamento desta classe?

Os módulos amplificadores de isolamento industrial usados ​​em aplicações de servo-drives normalmente fornecem tensão de isolamento de 1.500–3.000V entre entrada e saída – suficiente para suportar a tensão do barramento CC de servo-drives industriais padrão (280–680V DC) com margem de segurança substancial. A tensão de isolamento específica do A76L-0300-0077 é confirmada na documentação dos componentes da FANUC; ela deve atender ou exceder a tensão máxima do barramento CC do inversor mais a margem de segurança necessária.

P4: Existem múltiplas variantes do A76L-0300-0077 para diferentes tipos de unidades FANUC?

Sim — a série A76L-0300 da FANUC inclui vários números de peça (0077, 0102, 0133, 0164, 0186, etc.), cada um especificando uma configuração específica de amplificador de isolamento para uma posição específica da placa de acionamento FANUC. As variantes podem diferir em ganho, faixa de sinal, pinagem do conector ou formato do pacote. Combine sempre o número de peça do A76L com a posição específica da placa confirmada na documentação de serviço da FANUC — não substitua uma variante A76L diferente sem verificar a compatibilidade.
