OEM MITSUBISHI Leistungs Transistor PM100CFE060 A50L-0001-0331

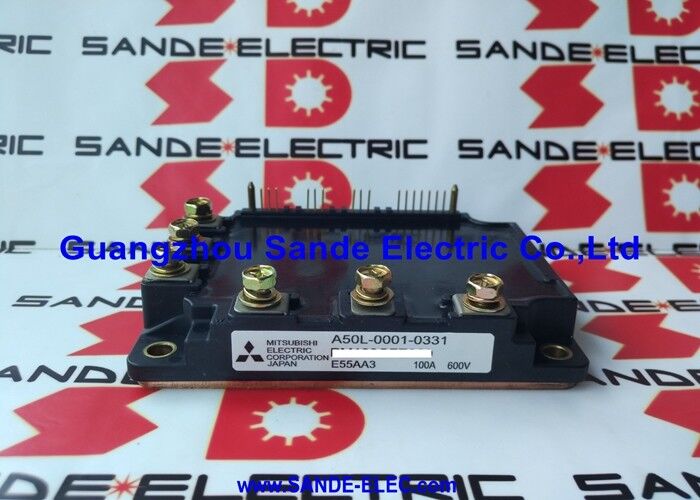

A50L-0001-0331 ∙ FANUC Transistor Module 100A / 600V / CNC Servo e Spindle Drive

Módulo de comutação de energia 100A para sistemas de accionamento FANUC

O A50L-0001-0331 é um módulo de transistores de 100A, 600V para sistemas de acionamento CNC da FANUC.Este módulo ocupa a extremidade superior da gama de módulos de accionamento da série FANUC A50L, que abrange as posições de accionamento do eixo e do servo que requerem uma capacidade de corrente superior aos módulos das classes 50A e 75A utilizados em configurações de accionamento menores.

FANUC A50L-series transistor modules house the power switching semiconductor — IGBT or transistor array — that converts the drive's DC bus to the variable-frequency three-phase output driving the AC motorO módulo está posicionado no interior do chassi do motor, montado no dissipador de calor interno e ligado à placa de sinal do motor através da sua interface de controlo.

Informações essenciais sobre o produto

Papel do Power Stage na Arquitetura de Acionamento FANUC

O módulo de transistor A50L-0001-0331 situa-se no limite de conversão de potência no acionador FANUC:

Recebe:Sinais de comutação PWM da placa de controle da unidade  comandos de portão de nível lógico que determinam quais transistores ligam e desligam a qualquer momento.

Resultados:AC de três fases de frequência variável e tensão variável para o motor resultado da tradução do padrão PWM da placa de comando em corrente real do motor.

Conexão de autocarro de CC:Os terminais de alimentação do módulo conectam-se ao autocarro interno de corrente contínua da unidade (aproximadamente 280V a partir de 200V AC ou 540V a partir de 400V AC) e aos terminais de saída do motor.

sinalização de falha:Os circuitos de proteção dentro do módulo (excesso de corrente, excesso de temperatura) geram sinais de falha de volta para a placa de controle ¢ desencadeando alarmes de acionamento que alertam o operador CNC.

Aplicações

Centros de usinagem CNC:Acionamentos de eixo e fuso de alta potência em centros de usinagem verticais, centros de usinagem horizontais e centros de usinagem de 5 eixos equipados com sistemas de accionamento FANUC.

Centros de torneamento CNC:Dispositivos de propulsão por fusão para tornos CNC de grande capacidade e centros de torneamento onde os requisitos de potência do fusão excedem a capacidade do módulo 75A.

Máquinas de rectificação CNC:Acionamento do eixo da cabeça da roda em máquinas de rectificação cilíndrica e de superfície da classe de alta potência.

Robôs industriais:Controladores de robôs FANUC que utilizam servos de classe 100A para os eixos primários de robôs de grande carga útil.

Máquinas de processamento de partículas de ferro ou açoSistemas de accionamento de alta potência para máquinas EDM que utilizam sistemas de accionamento FANUC na classe de potência superior.

Perguntas frequentes

Q1: Que alarmes de accionamento FANUC indicam falha do módulo do transistor A50L-0001-0331?

O alarme FANUC 12 (falha no módulo de potência / sobrecorrente) é o indicador principal que aparece na ativação da unidade quando a proteção interna do módulo é acionada.ou durante o funcionamento em condições de carga anormais. Verifique a continuidade do isolamento do motor e do cabo de saída antes de condenar o módulo. A50L-0001-0331 é a causa provável quando os controles do motor e da fiação passam, mas o alarme persiste.

Q2: Como se relaciona o A50L-0001-0331 (100A) com outros módulos A50L da classe 600V?

A série A50L-0001 abrange várias classes de corrente: 50A (A50L-0001-0304), 75A (A50L-0001-0305) e variantes de corrente superior, incluindo a 100A A50L-0001-0331.Os módulos não são intercambiáveis cada um é adaptado ao requisito de um estágio de potência de uma unidade de acionamento específicaConfirme sempre o módulo correto na documentação de manutenção da unidade.

P3: Pode o A50L-0001-0331 ser substituído durante a operação a motor?

Nenhuma substituição do módulo de transistores requer que a unidade seja totalmente desligada.Verificar se os condensadores do autocarro de corrente contínua da unidade estão totalmente descarregados (abaixo de 50 V) antes de aceder ao estágio de alimentação. O autocarro de 600 V de corrente contínua mantém a tensão letal durante vários minutos após a remoção da rede ¢ sempre use um medidor calibrado para confirmar a tensão segura antes de manipular componentes internos.

Q4: Que preparação térmica é necessária para a instalação do A50L-0001-0331?

Limpe a superfície de contacto do dissipador de calor e aplique uniformemente o composto de interface térmica fresco na placa de base do módulo.A 100 A de serviço contínuo, a preparação térmica correta é crítica
