Fanuc Modulo IGBT de alta potência A50L00010304 6MBP50NA060 OEM

A50L-0001-0304∙ FANUC Fuji IGBT Bloco de Alimentação 50A / 600V / 6MBP50RA060-01 / RA Série IPM / CNC Servo Drive

A50L-0001-0304 ¢ O IPM da série 50A RA em unidades FANUC

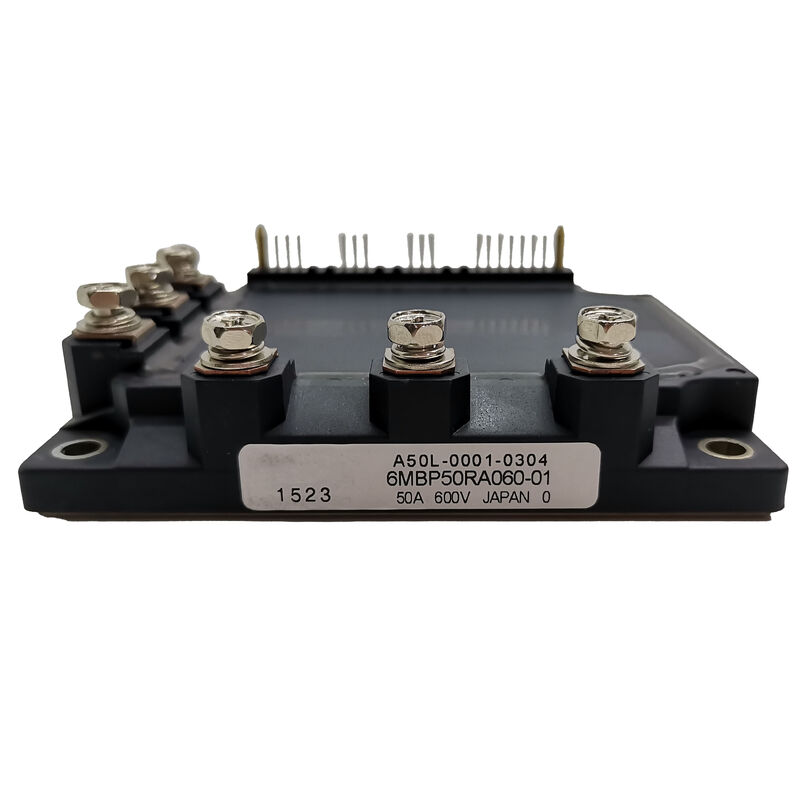

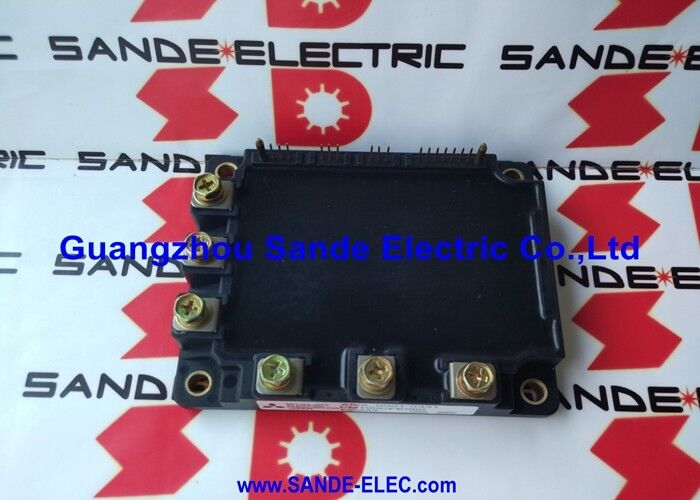

O A50L-0001-0304 é a designação da FANUC para o Fuji Electric 6MBP50RA060-01 uma primeira geração RA-series Intelligent Power Module em 50A e 600V.Ele serve como o elemento de comutação de potência em FANUC AC servo e eixo amplificador unidades de acionamento, onde forma a ponte do inversor trifásico convertendo o barramento de CC em corrente do motor de frequência variável.

O 6MBP50RA060-01 usa a configuração de seis pacotes da Fuji seis transistores IGBT mais seis diodos freewheeling formando uma ponte completa de três fases em uma única caixa de montagem de painel.A designação RA identifica-o como o IPM da primeira geração da série RA da Fuji., que mais tarde foi substituído por RTA e RTF de segunda e terceira geração RA-series variantes.

Principais especificações

A50L-0001-0304 versus A50L-0001-0327 Família 50A relacionada

Dois produtos da série FANUC A50L compartilham a classe de classificação 50A / 600V, mas usam diferentes gerações de módulos Fuji:

Ambos servem posições de 50A em unidades FANUC, mas não são intercambiáveis - diferentes formatos físicos, layouts de conectores e dimensões mecânicas.Confirmar a partir da documentação específica de manutenção da unidade FANUC qual o número de peça aplicável.

Aplicações

Servoamplificadores AC FANUC:As unidades alfa e FANUC de servoamplificadores relacionadas que utilizam módulos IPM de classe 50A para eixos que requerem binário de faixa média, acionamentos do eixo central de usinagem, acionamentos de deslizamento transversal do centro de rotação e de torres,e máquinas de moagem.

Amplificadores de fuso AC FANUC:Unidades de accionamento de fuso AC da classe de potência média fuso central de usinagem na faixa de 3,7 7,5 kW a 200 V de alimentação, ou potência proporcionalmente superior a 400 V.

Sistemas de accionamento de máquinas-ferramenta CNC:A gama completa de equipamentos CNC da FANUC que utilizam a especificação do módulo A50L-0001-0304 - desde centros de usinagem e centros de torneamento até máquinas de rectificação e equipamentos EDM.

Motor de transmissão automática:Unidades de servo-acionamento de robôs FANUC que utilizam a mesma classe de blocos de potência IPM para acionamentos de eixo conjunto em robôs de carga útil média.

Perguntas frequentes

Q1: Qual alarme FANUC indica que o A50L-0001-0304 precisa de substituição?

Alarme de accionamento FANUC 12 (ou variantes específicas do eixo 12.1, 12.2) indica uma falha do IPM ou do módulo de alimentação gerada quando a proteção interna do módulo é activada ou a placa de comando do acionamento detecta um erro de hardware no estágio de alimentação.Antes de condenar o A50L-0001-0304, verificar a resistência de isolamento do motor e a continuidade dos cabos de saída

P2: Qual a diferença entre a série RA (A50L-0001-0304) e as variantes posteriores da série RA?

A série RA (6MBP50RA060-01) é a primeira geração do Fuji RA IPM.e da série RTF incorporaram chips IGBT atualizados com perdas de comutação mais baixas e funções de proteção melhoradas, mantendo as mesmas dimensões do pacote e interfaceAs diferentes designações de sufixos (#S, #S2, etc.) nos números de peças FANUC identificam qual geração de módulo Fuji é fornecida.

Q3: Como se compara o A50L-0001-0304 (50A) com o A50L-0001-0305 (75A) para a seleção de unidades FANUC?

A50L-0001-0304 (Fuji 6MBP50RA060-01) é 50A para posições de servo e fuso de baixa potência.A50L-0001-0305 (Fuji 7MBP75RA060-01) é um 75A com um formato de 7 pacotes, incluindo um freio integrado IGBT ?? para posições de fuso e servo de maior potência. Nunca substitua entre classes de corrente; o módulo de corrente superior não proporciona benefícios adicionais de desempenho numa posição de accionamento de corrente inferior,e as interfaces de PCB e os desenhos térmicos são correspondentes às especificações do módulo específico.

Q4: Quais são os requisitos de interface térmica aplicáveis à instalação de montagem de painéis A50L-0001-0304?

A placa de base do módulo entra em contacto com o dissipador de calor interno da unidade de accionamento.Utilização de elementos de fixação com torque de acordo com as especificações do manual de serviço de accionamento FANUC. A 50 A de serviço contínuo num servo-acionamento,O contacto térmico inadequado é a principal causa de falhas prematuras do IPM .
