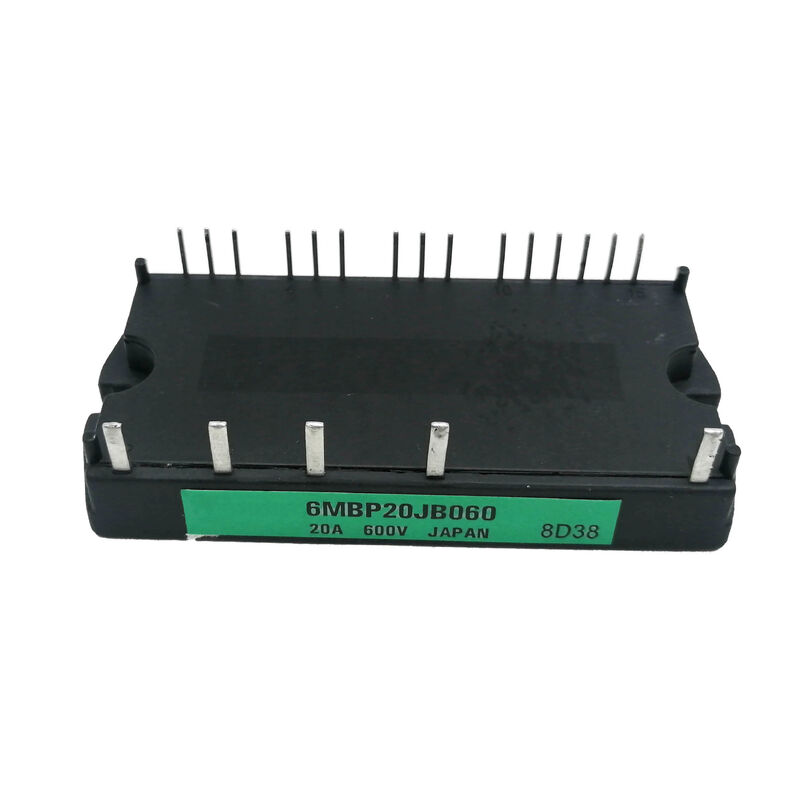

Modulo FUJI IGBT 6MBP20JB060 6MBP2OJBO6O 6MBP20JB-060

6MBP20JB-060 ∙ Fuji Electric Modulo IPM Pequeno ∙ 20A / 600V / 6-Pack / 7a Geração IGBT / Proteção Inbuilt

Pequeno IPM a 20A Low-Power Triphase Drive Core

O 6MBP20JB-060 é um Modulo de Potência Pequeno e Inteligente da Fuji Electric, o membro compacto e de baixa corrente da família 6MBP IPM a 20A e 600V.150A) servem motores industriais na gama de quilowatts, o 20A Small IPM visa aplicações de acionamento menores: sistemas de servo compactos, acionamentos de motores de aparelhos, bombas e ventiladores de baixa potência e projetos de inversores de espaço limitado.

O "Pequeno" em Pequeno IPM identifica o formato do pacote compacto P633A, fisicamente menor do que a caixa padrão de 6MBP usada em classificações de corrente mais altas.O 6MBP20JB-060 mantém o conjunto completo de recursos do módulo de energia inteligente: seis transistores IGBT para uma ponte trifásica completa, eletrônica integrada de acionamento de portões e proteção multifunção.

Principais especificações

Proteção integrada 4 funções num único módulo

Proteção contra sobrecorrência (OC):Detecta corrente excessiva do colector e desliga os portões IGBT dentro do tempo de resistência de curto-circuito nominal do módulo.e erros de accionamento PWM.

Bloqueio por baixo da tensão (UV):Monitora a tensão de alimentação do portão, se a alimentação cair abaixo do limite mínimo para uma conexão IGBT confiável,O módulo inibe automaticamente a saída da porta evitando a operação parcialmente destrutiva.

Proteção contra sobre-temperatura (OT):Uma função de proteção térmica desliga o módulo quando a temperatura da junção excede o limiar, evitando danos permanentes devido a um arrefecimento inadequado ou a uma sobrecarga prolongada.

Saída do sensor de temperatura:A separate analog temperature output signal allows the host controller to monitor the module's thermal state in real time — enabling the drive system to reduce output current or PWM frequency proactively before the protection threshold is reached.

Aplicações

De potência não superior a 50 WServoamplificadores compactos para acessórios de robôs, estágios de posicionamento de precisão,e acionamentos do eixo da máquina-ferramenta em níveis de potência mais baixos, onde a classificação de 20A / 600V e o pacote compacto P633A permitem projetos de servo-drives eficientes em espaço.

Outros aparelhos de ar condicionadoPequenas bombas industriais, motores de ventilador HVAC e controladores de ventiladores do sistema de resfriamento na classe sub-5kW onde o IPM compacto simplifica o projeto do inversor com acionamento e proteção de portão integrados.

Dispositivos de propulsão do motor do aparelho:Inversores de motores de máquinas de lavar roupa, acionamentos de compressores de ar condicionado e controladores de motores de frigorífico A classe 600V / 20A é o principal elemento de comutação nos inversores de aparelhos domésticos.

Eixos de automação industrial:Acionamentos de eixo de baixa potência em equipamentos de automação de múltiplos eixos, sistemas de posicionamento de transportadores e pequenos acionamentos de máquinas de montagem.

Micro-inversores de energia renovável:Pequenos projetos de micro-inversores fotovoltaicos que convertem a saída de corrente contínua de painéis solares individuais em corrente alternada de frequência da rede.

Perguntas frequentes

P1: Como o 6MBP20JB-060 "Small IPM" difere dos módulos padrão 6MBP em correntes mais altas?

A designação "Small IPM" identifica a embalagem compacta P633A, fisicamente menor do que a caixa padrão de 6MBP usada a 50A e acima.A diferença é o tamanho do pacote e a classe de corrente (20A para aplicações compactas vs.. 50A+ para unidades maiores). O pacote menor requer um layout de PCB cuidadoso para lidar com a dissipação térmica dentro da menor pegada.

P2: Que frequência de portadora PWM pode suportar 6MBP20JB-060?

Os IPM Fuji de sétima geração da classe 20A suportam frequências portadoras PWM de até 15 ¢ 20 kHz ¢, permitindo uma operação de motor mais silenciosa (acima da frequência audível) e um controle de ondulação de corrente mais fino.Frequência de portadora mais elevada aumenta as perdas de comutaçãoA maioria das pequenas aplicações de acionamento de motores usa uma frequência de portador de 8 ¢ 16 kHz com o IPM da série JB.

Q3: Que fonte de acionamento de portão requer o 6MBP20JB-060?

A série JB Small IPM requer uma fonte dividida para o acionamento do portão de alimentação positiva para a ligação do IGBT e uma fonte negativa para a ligação e desligação e para o grampo ativo.O intervalo exacto de tensão de alimentação é confirmado pelo manual de aplicação 6MBP20JB-060O funcionamento fora do intervalo especificado corre o risco de degradação do desempenho do motor de porta ou de desencadeamento de bloqueio UV.

Q4: Qual é o procedimento de reinicialização da falha para 6MBP20JB-060 após um evento de proteção?

Após a ativação da proteção do IPM (OC, UV ou OT), o pin de saída de falha indica o estado da falha.restaurar a tensão de alimentação da porta, ou permitir que o módulo arrefeça abaixo do limiar). Em seguida, aplique um pulso de reinicialização, normalmente uma breve transição de baixa para alta na entrada de reinicialização de falha, para reativar a saída do gate drive.A falha não pode ser eliminada apenas pela entrada do PWMÉ necessária uma acção de reinicialização positiva.
