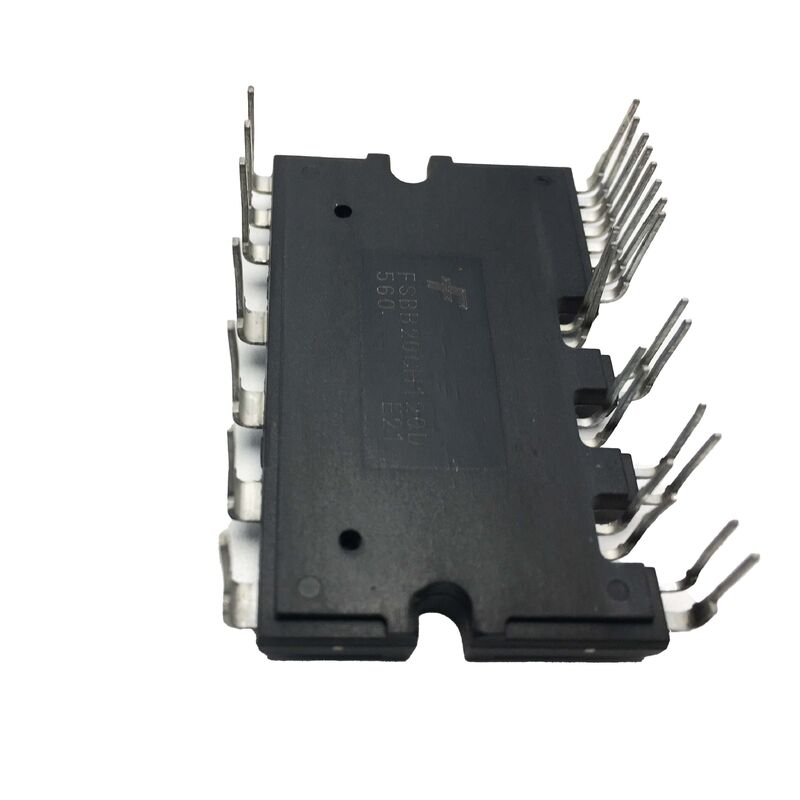

FSBB20CH120D Módulo de alimentação Onsemi IPM Módulo novo original
OFSBB20CH120Dde onsemi é um módulo de potência inteligente (IPM) concebido especificamente para acionamentos de motores de 3 fases. Com uma tensão nominal de 1200 V e capacidade de manuseio de corrente de 20 A, este módulo integra IGBTs,motoristas de porta, e robustos recursos de proteção num pacote DIP compacto de 27 pinos.
O FSBB20CH120D incorpora bloqueio de baixa tensão, proteção contra curto-circuito, detecção térmica e sinalização de falhas, simplificando a lógica de controle enquanto aumenta a segurança.Seu design térmico otimizado em um substrato AlN DBC garante uma dissipação de calor eficiente, com uma resistência térmica de junção a caixa tão baixa quanto 0,55 °C / W, tornando-o ideal para aplicações de alta densidade.Este módulo também suporta o padrão 3.3 ∼ 5 V e utiliza um pin emissor independente para detecção e controlo flexíveis.
Se você estiver interessado em comprar o FSBB20CH120D, não hesite em entrar em contato conosco para obter informações sobre preços e disponibilidade.
| Parâmetro |
Especificações |
| Fabricante |
ON Semicondutor (onsemi) |
| Número da parte |
FSBB20CH120D |
| Tipo de produto |
Módulo de potência inteligente (IPM) |
| Tipo de dispositivo de alimentação |
IGBT + Diodos de Roda Livre |
| Topologia do inversor |
Ponte de 3 fases |
| Voltagem nominal colector-emissor (VCES) |
1200 V |
| Corrente de saída nominal (IC) |
20 A |
| Circuito de controlo |
Controlador de porta integrado |
| Funções de protecção |
Protecção contra sobrecorrência, curto-circuito e subvoltagem |
| Isolamento |
Isolamento elétrico incorporado |
| Frequência de comutação |
Optimizado para aplicações de inversores |
| Tipo de embalagem |
Módulo de potência de transferência moldado |
| Temperatura máxima de funcionamento |
+ 150 C |
| Temperatura mínima de funcionamento |
- 40 C. |
| Aplicação operacional |
Inverter / Motor Drive Power Stage |
| Ambiente de funcionamento |
Eletrónica de potência industrial |
| Condição |
Novo Original |
| Embalagem |
Embalagem original de fábrica |
O módulo de energia inteligente On Semiconductor é uma solução IGBT de última geração projetada para aplicações de alto desempenho que exigem gestão eficiente da energia e estabilidade térmica.Com uma tensão nominal robusta de 1200V e uma capacidade de corrente de 20A, este módulo é ideal para aplicações industriais e automotivas.O seu projeto de montagem através de um buraco garante uma fácil integração em vários sistemas,enquanto a sua ampla gama de temperaturas de funcionamento de -40°C a 150°C garante um desempenho fiável em ambientes difíceis.Este módulo é também compatível com a RoHS, tornando-se uma escolha responsável para projetos ambientalmente conscientes.
Aplicações típicas
-
Motor de transmissão e inversores
-
Dispositivos de frequência variável (VFD)
-
Sistemas industriais de alimentação
-
Equipamento e máquinas de automação
-
Sistemas de controlo de HVAC e de bombas
