DELTA RS232 Servo-motor Cable Driver Cable ASD-A2-EN1005

ASD-A2-EN1005 ∙ Delta ASDA-A2 Encoder Feedback Cable ∙ 5m / pré-montado / ASDA-A2 para ECMA Servo Motor Encoder

Cable de feedback do codificador para sistemas servo Delta ASDA-A2

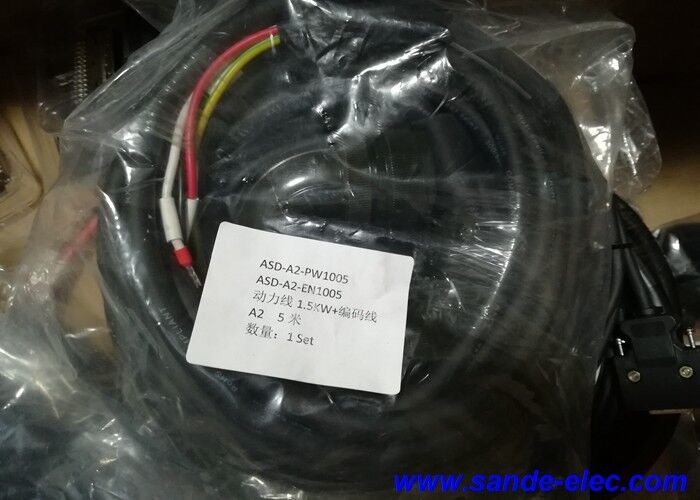

O ASD-A2-EN1005 é um cabo de feedback de codificador pré-montado de 5 metros da gama de acessórios do sistema de servo ASDA-A2 da Delta Electronics. This cable carries the encoder position and speed data from the ECMA series servo motor's encoder assembly to the ASDA-A2 servo drive's CN2 encoder input — the feedback loop that enables the ASDA-A2 to perform closed-loop position and velocity control of the motor.

A 5 metros, the ASD-A2-EN1005 serves standard servo axis installations where the ASDA-A2 drive cabinet is positioned within 5 metres of the ECMA motor — the most common drive-to-motor distance range in industrial automation and machine tool installations.

Principais especificações

Interface do codificador ASDA-A2

O servo-sistema ASDA-A2 utiliza um codificador de alta resolução integrado no servomotor ECMA:

Resolução do codificador de 20 bits:Os motores Delta ECMA são equipados com um codificador de 20 bits 048,576 conta por rotação para resolução de posição excepcional.Este feedback de alta resolução permite ao ASDA-A2 alcançar o posicionamento preciso exigido em aplicações CNC e automação de alta precisão.

Suporte de codificador absoluto:Algumas variantes do motor ECMA incluem um codificador absoluto de 17 bits retenção de dados de posição através do desligamento.que permitam a operação do eixo sem orientação no momento da alimentação.

Dados do codificador serial de alta velocidade:O codificador comunica dados de posição para o ASDA-A2 através de uma interface serial de alta velocidade.

Aplicações

Acessórios para máquinas-ferramentas CNC Delta ASDA-A2:Servomotores ECMA em centros de usinagem CNC, centros de torneamento e máquinas de rectificação que utilizam acionamentos ASDA-A2 ¥ um ASD-A2-EN1005 por eixo de servo a distâncias normais de 5 m de cabos.

Posicionamento da automação industrial:Servo eixos acionados por ASDA-A2 em equipamentos de montagem automatizada, manuseio de materiais e posicionamento de precisão com motores ECMA.

Embalagens e rotulagem de alta velocidade:Equipamento de manipulação, preenchimento e rotulagem de malhas controlado por servo, utilizando servos de ASDA-A2 e ECMA.

Controle de movimento de precisão:E-CAM (câmera eletrônica) e aplicações de movimento sincronizado usando os recursos avançados de controle do ASDA-A2  feedback preciso do codificador através do ASD-A2-EN1005 é essencial para o cisalhamento do volante,corte rotativo, e controlo de registo.

Perguntas frequentes

P1: O ASD-A2-EN1005 pode ser utilizado com outras servo-drives da série Delta ASDA?

O ASD-A2-EN1005 é projetado para a interface CN2 da série ASDA-A2. Outras séries de drives Delta ASDA (ASDA-B2, ASDA-A3) podem usar diferentes formatos de conector CN2 ou protocolos de interface de codificador.Confirme a partir da documentação do sistema de servo da Delta que o conector drive-end e o protocolo de codificador correspondem antes de usar este cabo com uma unidade não-A2.

Q2: Que sintomas indicam um cabo de codificação ASD-A2-EN1005 defeituoso?

Um cabo de codificação avariado ou degradado produz alarmes de comunicação do codificador no ASDA-A2 (códigos de falha como AL002, AL003, AL009 ou códigos de erro do codificador, dependendo do tipo específico de falha),Feedback errático da velocidade do motor, erros de contagem de posição, ou perda completa do sinal do codificador causando a unidade de falha em ativar.Verifique o assento do conector do cabo em ambas as extremidades antes de condenar o cabo ̇ conexões soltas causam os mesmos sintomas.

P3: O ASD-A2-EN1005 é compatível com motores ECMA que utilizam codificadores absolutos?

Os drives Delta ASDA-A2 suportam motores ECMA de codificador incremental e absoluto através da mesma interface CN2.O cabo ASD-A2-EN1005 transporta os dados dos dois tipos de codificador através do mesmo cabo e do mesmo conector. O tipo de codificador é determinado pelo modelo do motorAmbas as interfaces de codificador ECMA absoluto (17 bits) e incremental (20 bits) usam o mesmo conector CN2 e o mesmo cabo ASD-A2-EN1005.

P4: Qual é o comprimento máximo do cabo de codificação para os sistemas Delta ASDA-A2?

A Delta especifica o comprimento máximo do cabo de codificação para o ASDA-A2 no manual de instruções do servoamplificador.A interface do codificador serial de alta velocidade tem restrições máximas de comprimento do cabo relacionadas com o tempo de sinal e a capacidade do caboAs instalações padrão utilizam cabos de até 20 m ou mais para algumas configurações.
