Cabo de Alimentação do Servo Motor Encoder Mitsubishi MR-JHSCBL6M-L OEM

MR-JHSCBL6M-L | Cabo de realimentação do codificador Mitsubishi MELSERVO J2S - 6m / 10 núcleos / HC-SFS HC-LFS HC-UFS HC-RFS / Standard Flex

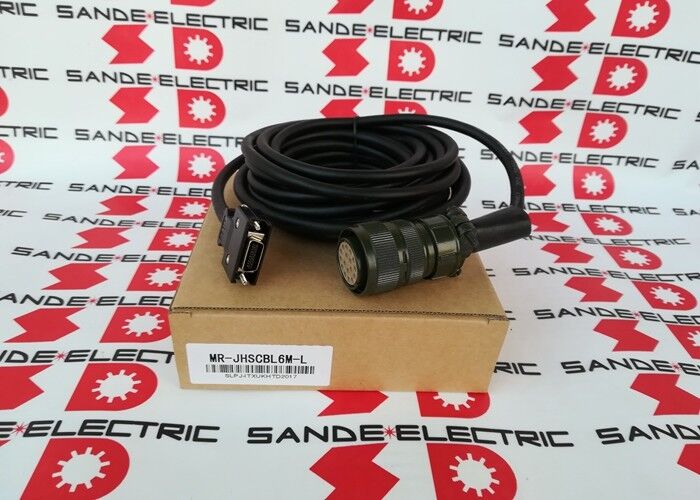

Cabo codificador MELSERVO J2S de 6m

O MR-JHSCBL6M-L é a variante de 6 metros do cabo codificador MR-JHS da Mitsubishi Electric para o sistema servo MELSERVO MR-J2S. Funcionalmente idêntico ao MR-JHSCBL5M-L de 5 m, ele transporta o feedback de posição do codificador do codificador do servo motor da série HC para a entrada do codificador do amplificador MR-J2S - o caminho de feedback de circuito fechado que permite controle preciso de velocidade e posição.

A diferença de 1m no comprimento entre as variantes de 5m e 6m é muitas vezes o fator decisivo quando o caminho real do roteamento do cabo – incluindo cantos, loops de serviço e roteamento de entrada/saída – leva o comprimento do cabo necessário um pouco além dos 5m. O MR-JHSCBL6M-L preenche essa lacuna com um cabo diretamente compatível na mesma especificação.

Especificações principais

Construção Padrão (L) para Roteamento Fixo

O sufixo "L" identifica a variante flexível padrão - para roteamento de cabos estáticos ou predominantemente fixos:

Caminho de cabo fixo:O cabo é roteado da porta de entrada do encoder do amplificador MR-J2S até o soquete do encoder do motor HC por meio de um caminho fixo - bandeja de cabos, conduíte ou ao longo da estrutura da máquina - sem flexão contínua durante a operação da máquina.

Não para serviço contínuo de trilhos de cabos:A construção standard-flex não é classificada para aplicações em trilhos de cabos (correntes de arrasto) onde o cabo passa por ciclos de flexão contínuos. Para eixos que exigem roteamento de trilhos de cabos, é necessária a variante tipo H (alta flexibilidade) correspondente.

Integridade de sinal estável em roteamento fixo:Em uma instalação fixa, a construção padrão mantém a qualidade confiável do sinal do encoder durante a vida útil do cabo — os condutores e o isolamento não sofrem a carga de fadiga do serviço de trilho de cabos dinâmico.

Aplicativos

Eixos da máquina-ferramenta CNC MR-J2S:Eixos de alimentação e acionamentos de fuso acionados por MELSERVO J2S em centros de usinagem, centros de torneamento, retificadoras e outras máquinas-ferramentas CNC onde o caminho de roteamento do cabo requer um cabo codificador de 6 m.

Servo-eixos de automação industrial:Indexação de transportadores, posicionamento rotativo e eixos de máquinas de montagem servocontrolados usando amplificadores MR-J2S com famílias de motores HC.

Eixos de máquinas de alto ciclo:Motores HC-LFS e HC-UFS em equipamentos de embalagem, etiquetagem e manuseio de alto rendimento — onde a precisão do feedback do codificador impacta diretamente o tempo de ciclo e a repetibilidade do posicionamento.

Perguntas frequentes

Q1: Qual é a diferença entre MR-JHSCBL6M-L e MR-JHSCBL5M-L?

Ambos os cabos são idênticos em todas as especificações técnicas - motores da série HC-SFS/LFS/UFS/RFS de 10 núcleos, padrão flex (L), compatíveis com MR-J2S. A única diferença é o comprimento: 6m vs 5m. Escolha o cabo mais curto onde a distância de roteamento caiba em 5m; escolha o cabo de 6m quando o roteamento totalizar entre 5m e 6m.

Q2: O MR-JHSCBL6M-L pode ser usado com amplificadores MR-J3 ou MR-J4?

Não. A série de cabos MR-JHSCBL é específica para a interface do codificador MR-J2S - o conector e a atribuição dos pinos correspondem à entrada do codificador do amplificador MR-J2S e ao soquete do codificador do motor HC. Os amplificadores MR-J3 usam um formato de conector de codificador diferente (família de cabos MR-J3ENCBL). Os amplificadores MR-J4 usam uma interface diferente novamente. Os cabos não são intercambiáveis ​​entre gerações de servos.

Q3: Qual é o comprimento máximo do cabo do codificador para sistemas MELSERVO MR-J2S?

A Mitsubishi especifica os comprimentos máximos do cabo do codificador no manual de instruções do servo amplificador MR-J2S - com base no tipo de codificador e no limite de capacitância do cabo para uma recepção de sinal confiável. As configurações padrão suportam comprimentos de cabo de até 20 m ou mais para alguns tipos de encoder de motor HC. O MR-JHSCBL6M-L de 6m está dentro dos limites de comprimento máximo padrão. Confirme na documentação do MR-J2S o tipo específico de codificador de motor em uso.

Q4: Por que o cabo MR-JHS tem 10 núcleos quando alguns cabos codificadores mais simples têm menos?

A interface do encoder do motor MR-J2S HC carrega mais funções de sinal do que um encoder incremental básico: sinais diferenciais A/B/Z (6 condutores para 3 pares diferenciais), fonte de alimentação do encoder de 5V (2 condutores) e saída do sensor de temperatura do motor (2 condutores) — totalizando 10 condutores. Encoders mais simples que omitem o sensor de temperatura ou usam um protocolo diferente usam menos condutores. O design de 10 núcleos reflete o conjunto completo de sinais exigido pelo gerenciamento do motor de circuito fechado do MR-J2S.
