Extenção Fanuc Fibra Óptica AC Servo Motor Cabo 1m A02B-0236-K853

A02B-0236-K853 | Conjunto de cabo de fibra óptica FANUC — 1m / FSSB / Gabinete interno / SVM Servo Daisy-Chain

Conjunto de cabo de fibra óptica FANUC FSSB a 1m

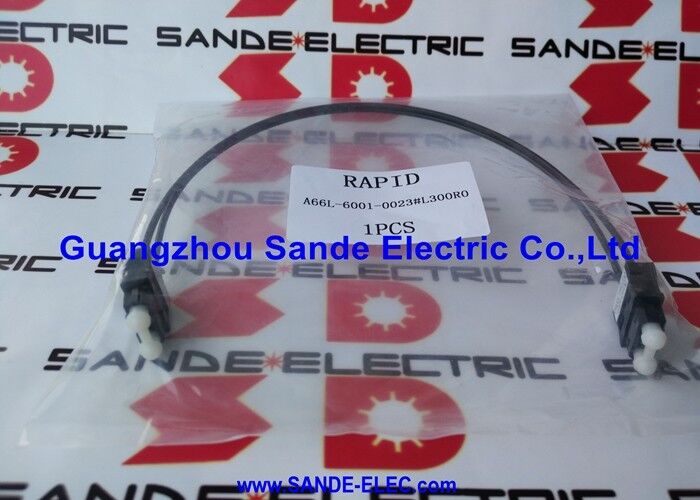

O A02B-0236-K853 é o número de catálogo da FANUC para o A66L-6001-0023#L1R003 — o cabo de fibra ótica FSSB de 1 metro para interconexão de módulo servo no interior do gabinete. Ambos os números de peça referem-se ao mesmo conjunto de cabo físico: 1 metro de fibra óptica plástica sem bainha com conector COP10A em uma extremidade e conector COP10B na outra.

O prefixo de catálogo A02B-0236 é a designação de catálogo de acessórios da FANUC utilizada para determinados componentes do sistema CNC quando embalados ou catalogados separadamente da série A66L — os dois números fazem referência cruzada diretamente para fins de aquisição e manutenção.

Especificações principais

FSSB — O barramento serial servo que este cabo atende

O FSSB (FANUC Serial Servo Bus) é o barramento de comunicação óptica de alta velocidade que liga a placa de controlo CNC da FANUC aos módulos servo amplificadores (SVM) no interior do armário da unidade:

Placa CNC transmite comandos de eixo:Pontos de ajuste de velocidade, pulsos de referência de posição e sinais de habilitação do inversor viajam da saída FSSB do CNC para o primeiro SVM na cadeia em cada ciclo de interpolação (normalmente 1 ms ou 0,5 ms).

SVMs transmitem feedback do codificador:Cada SVM alimenta os dados do encoder do motor, o status do inversor e as informações de falha de volta ao CNC simultaneamente no mesmo quadro serial.

Topologia em cadeia:Os módulos SVM são conectados em série — CNC → SVM1 → SVM2 → SVM3 → ... Cada cabo A02B-0236-K853 conecta uma saída COP10A à entrada COP10B do próximo módulo. Todos os eixos da cadeia são endereçados pela sua posição na sequência.

Aplicativos

Sistemas servo FANUC αi:Todos os centros de maquinação CNC, centros de torneamento, retificadoras e outros equipamentos CNC da FANUC que utilizam módulos servo da série αi — um A02B-0236-K853 por segmento de ligação intra-gabinete SVM-para-SVM ou CNC-para-SVM.

Controladores de robô FANUC R-30iA/R-30iB/R-30iB+:Gabinetes de controlador de robô usando FSSB para conectar a placa principal a módulos servo amplificadores internos — A02B-0236-K853 conecta módulos adjacentes dentro do controlador de robô.

Sistemas CNC FANUC 16i/18i/21i/30i:Qualquer gabinete de controle CNC onde os módulos SVM são instalados na cadeia FSSB.

Perguntas frequentes

Q1: A02B-0236-K853 é igual a A66L-6001-0023#L1R003?

Sim – ambos os números de peça identificam o produto idêntico: um cabo de fibra óptica plástica FSSB sem bainha de 1 metro com conectores COP10A e COP10B. A02B-0236-K853 é o número de catálogo A02B utilizado em documentos específicos de acessórios do sistema FANUC; A66L-6001-0023#L1R003 é o número de série do cabo A66L usado em catálogos gerais de peças de reposição. Ambos os números podem ser usados ​​para identificar o mesmo cabo de substituição.

P2: Qual alarme FANUC indica um cabo FSSB A02B-0236-K853 com falha ou quebrado?

Um cabo FSSB desconectado ou quebrado faz com que o CNC perca a comunicação com todos os módulos SVM a partir do ponto de interrupção na ligação em série. A FANUC gera o alarme de servo SV0401 (servo não pronto), SV5136 ou SV5137 (falha de comunicação FSSB) para todos os eixos que não estão mais acessíveis. O alarme normalmente nomeia o primeiro eixo inacessível na cadeia — verifique as conexões FSSB desse eixo a montante em direção ao CNC até que a falha seja localizada.

Q3: O A02B-0236-K853 (1m) pode ser usado onde um cabo mais curto ou mais longo é necessário?

O cabo de 1 m sempre pode ser usado onde um cabo mais curto funcionaria – o excesso de cabo é direcionado e preso dentro do gabinete. Se for necessário um cabo mais longo, solicite a variante mais longa apropriada: A66L-6001-0023#L2R003 (2m) ou mais longo. Os cabos de fibra óptica não podem ser cortados — o polimento da face final da fibra óptica requer equipamentos de precisão de fábrica.

Q4: Que manutenção é necessária para os conectores COP10A/COP10B em A02B-0236-K853?

As faces do conector óptico devem ser inspecionadas periodicamente – a contaminação na face polida da fibra aumenta a perda de inserção e eventualmente causa falhas de comunicação do FSSB. Use ferramentas de limpeza de fibra óptica (bastões de limpeza sem fiapos com fluido de limpeza óptica apropriado) para limpar as faces contaminadas do conector. Nunca toque na face da fibra com os dedos desprotegidos — a oleosidade da pele contamina a face da fibra e aumenta a perda de inserção.
