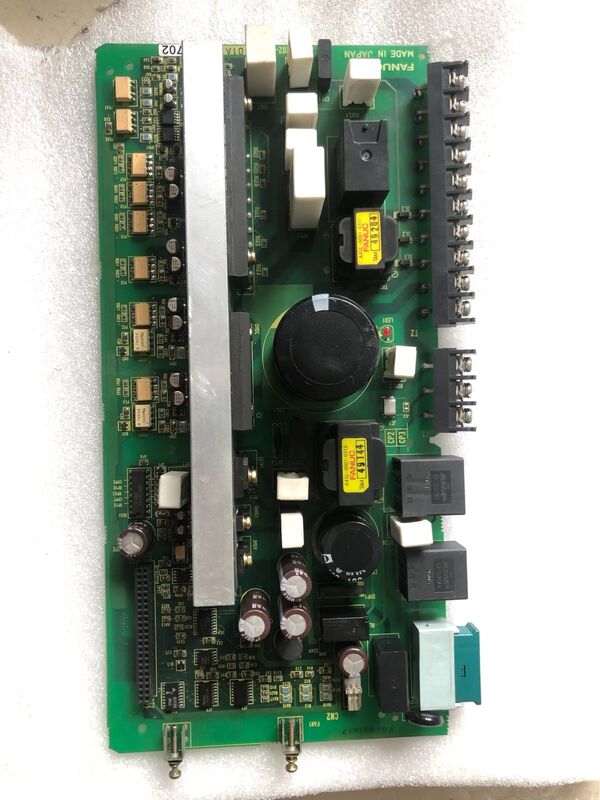

Nova placa de circuito CNC Fanuc Servo Driver Board A16B-2202-0184

A16B-2202-0184 FANUC A16B-2202 Série PCB 018x Range / Alpha Drive Board / CNC Drive Reserva

A16B-2202 Família de placas de acionamento FANUC Alpha

A série A16B-2202 é uma família de placas de componentes de acionamento FANUC Alpha confirmada abrangendo placas de fiação, PCBs de interface de alimentação e placas de circuito interno para servoamplificadores Alpha,módulos de alimentação, e acionamentos de fuso.

As placas da série A16B-2202 incluem PCB que servem para:

• Modulos de servo alfa SVM (placas de fiação de servoamplificadores)
• Módulos de alimentação alfa PSM (confirmado: A16B-2202-0542 dentro do PSM A06B-6081-H103)
• Módulos de fuso alfa SPM

O A16B-2202-0184 na posição 018x ocupa a faixa inicial da numeração A16B-2202

Informações essenciais sobre o produto

A16B-2202 Placas de accionamento Power Interface Layer

Os módulos de acionamento FANUC Alpha usam placas da série A16B-2202 como PCBs de interface de power-stage dentro de cada módulo de acionamento.

Conexão do estágio de alimentação:Roteamento de sinais de acionamento de portões, saídas de sensores de corrente e sinais de detecção de falhas entre o hardware de alimentação do módulo de acionamento e o seu PCB de controlo.

Monitorização da protecção:Recolher os sinais de temperatura, sobrecorrente e falha do autocarro do estágio de alimentação e apresentá-los à eletrônica de controle para ação protetora.

Roteamento do conector:Fornecer os pontos de ligação físicos dos terminais de alimentação, dos cabos de sensores e dos sinais de controlo dentro da estrutura do módulo de accionamento.

Cenários de aplicação

Falha na placa de acionamento alfa:Um servo ou módulo de alimentação FANUC Alpha desenvolve falhas no estágio de alimentação. A16B-2202-0184 é identificada pelo seu rótulo dentro do módulo de acionamento. A substituição restaura a função de ação.

Manutenção da unidade:Uma instalação de produção que mantenha o equipamento de accionamento FANUC Alpha possui existências A16B-2202-0184 para o módulo de accionamento específico em que está instalado.

Perguntas frequentes

P1: Como posso confirmar se A16B-2202-0184 é a placa correta para a minha unidade FANUC Alpha?

Leia o número da peça no rótulo da placa dentro do módulo de acionamento.Referência cruzada com a tabela de peças sobressalentes do manual de manutenção FANUC Alpha aplicável para confirmar a posição da placa no módulo de accionamento específico.

P2: Qual é a relação entre o A16B-2202-0184 e o PCB de controlo no mesmo módulo de accionamento?

Os módulos de acionamento alfa contêm duas placas principais. A16B-2202-0184 lida com conexões de nível de potência, roteamento de acionamento de portão, detecção de corrente e coleta de sinal de falha do estágio de alimentação.Um PCB de controle separado lida com o algoritmo de unidade, comunicação e regulação do servo. Ambos devem funcionar corretamente para que a unidade funcione.

Q3: Quais são os sintomas de alarme de unidade que indicam uma falha do quadro A16B-2202-0184?

Os alarmes do estágio de alimentação de sobrecorrência, falha do portão IGBT ou anomalias de corrente de fase que aparecem de forma consistente no acionamento da unidade sugerem uma falha na placa de acionamento.e teste de alimentação corretamente mas alarmes de estágio de energia persistem, A16B-2202-0184 é a próxima prioridade diagnóstica.

Q4: Quais as precauções de segurança e ESD aplicáveis ao manusear o A16B-2202-0184?

Alimentação do sistema de acionamento FANUC Alpha completamente desligado Verifique se a tensão do autocarro de CC está abaixo dos níveis seguros antes de acessar as placas internas ¢ Os módulos de acionamento Alpha mantêm a carga do autocarro após a desativação.Manutenção do A16B-2202-0184 com uma pulseira antiestática numa superfície à prova de ESD.
