ZWS150AF-24/J | Fonte de alimentação de estrutura aberta TDK-Lambda 150W CA/CC - entrada universal 24V / 6,3A / 85–265V CA / fator de potência corrigido / conectores JST
ZWS150AF — Estrutura aberta compacta de 150 W para uso industrial

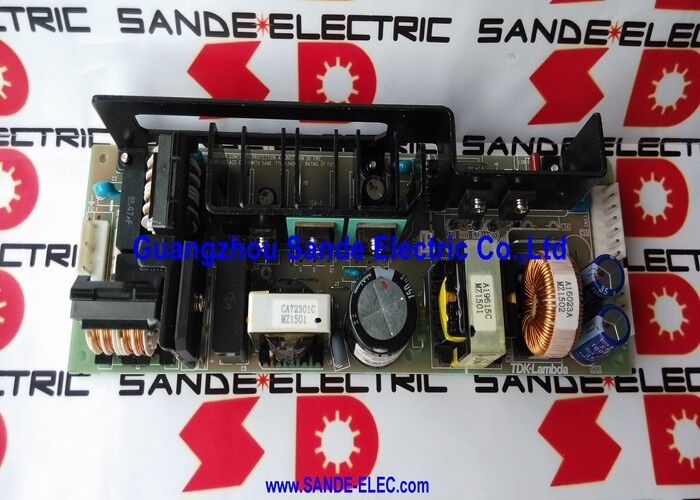

A ZWS150AF-24/J é a fonte de alimentação de estrutura aberta de saída única de 150 W da TDK-Lambda na classe de 24 V - uma unidade de conversão de energia CA/CC compacta montada em placa, projetada para incorporação em equipamentos industriais. O formato de estrutura aberta, em comparação com fontes fechadas ou em trilho DIN, permite que a PSU seja integrada diretamente em chassis ou estruturas de equipamentos onde o espaço é escasso e o equipamento host fornece sua própria proteção de gabinete.
O sufixo "/J" identifica a versão do conector JST — as conexões de saída e entrada são feitas através de conectores plug-in da série JST em vez de terminais de parafuso, simplificando a montagem e o gerenciamento de cabos na fabricação OEM.
Especificações principais
| Parâmetro |
Valor |
| Tensão de saída |
24 Vcc (ajustável ±10%) |
| Corrente de saída |
6,3A contínuo |
| Saída de pico |
12A (10 segundos no máximo, 35% de serviço) |
| Classificação de potência |
151,2 W (resfriamento por convecção) |
| Tensão de entrada |
85–265 Vca/120–370 Vcc |
| Corrente de entrada |
~2,1A a 100–240 Vca |
| Correção do fator de potência |
Sim |
| Conectores |
JST (variante/J) |
| Dimensões |
222 mm × 40 mm × 75 mm |
| Temperatura operacional |
−10°C a +70°C |
Entrada Universal — Compatibilidade Global de Energia
A faixa de entrada de 85–265 VCA do ZWS150AF-24/J cobre a gama completa de tensões de alimentação CA industriais e comerciais globais:
85–100 Vca:Padrão de alimentação industrial japonês (100 V) e algumas tensões de alimentação regionais.
120 Vca:Padrão residencial e industrial leve norte-americano.
200–240 Vca:Padrão industrial e residencial monofásico europeu.
220–265 Vca:Muitos padrões industriais asiáticos e de mercados emergentes.
Uma única fonte ZWS150AF-24/J opera corretamente em qualquer fonte de 85 V a 265 V CA sem modificação ou mudança de faixa – tornando-a uma verdadeira fonte de alimentação de uso global adequada para equipamentos vendidos em vários mercados.
Cenários de aplicação
Fonte de alimentação de equipamentos de automação de fábrica:Um gabinete de controle contendo módulos PLC, painéis IHM e hardware de E/S requer uma alimentação regulada de 24 Vcc. ZWS150AF-24/J fornece 151 W de alimentação contínua de 24 V com entrada CA universal — suportando a implantação global do equipamento sem variantes de fonte de alimentação.
Substituição da fonte de alimentação do sistema CNC FANUC:Um sistema de controlo CNC da FANUC equipado com A14L-0156-0001#24 apresenta falhas na fonte de alimentação. O ZWS150AF-24/J é confirmado como a unidade de conversão de energia nesta montagem.
Perguntas frequentes
P1: O que significa o sufixo "/J" na ZWS150AF-24/J?
O "/J" identifica a variante do conector JST da fonte de alimentação ZWS150AF-24. A base ZWS150AF-24 usa terminais de parafuso para fiação de entrada e saída. A versão "/J" substitui os terminais de parafuso por conectores plug-in da série JST — permitindo conexões de chicote pré-cabeados durante a montagem do equipamento. Os conectores JST fornecem uma conexão segura e resistente a tração e são adequados para ambientes de fabricação OEM onde a montagem do chicote e a instalação da fonte de alimentação são operações separadas.
Q2: Qual é a faixa de ajuste da tensão de saída do ZWS150AF-24/J?
A tensão de saída de 24 V é ajustável ±10% do valor nominal – configurável entre aproximadamente 21,6 V e 26,4 V por meio de um potenciômetro trimmer integrado. Isto permite o ajuste fino da alimentação para compensar a queda de tensão do cabo no sistema de distribuição ou para corresponder ao requisito exato de tensão de uma carga conectada.
P3: O ZWS150AF-24/J requer um ventilador externo para operação em plena carga?
A classificação de 151,2 W é especificada para resfriamento por convecção (ar natural) — nenhum ar forçado é necessário no nível de potência nominal dentro da faixa de temperatura especificada (-10°C a +70°C). No entanto, se a temperatura ambiente dentro do gabinete do equipamento host exceder 50°C em plena carga, poderá ser necessária alguma redução da corrente de saída. A série ZWS150AF é totalmente classificada para 70°C com resfriamento por convecção, o que é adequado para a maioria dos ambientes de gabinetes industriais.
P4: A faixa de entrada de 85–265 Vca é continuamente variável ou há configurações de tensão específicas?
A entrada é continuamente variável em toda a faixa de 85–265 Vca – nenhuma chave de seleção de faixa ou modificação é necessária. O front-end PFC e o retificador de ampla faixa dentro do ZWS150AF-24/J controlam a variação da tensão de entrada automaticamente. A fonte pode ser conectada diretamente a qualquer fonte de alimentação CA dentro da faixa, sem qualquer intervenção do usuário.
P5: Quais proteções o ZWS150AF-24/J inclui?
O ZWS150AF-24/J incorpora funções de proteção SMPS padrão: proteção contra sobrecorrente (OCP — limita a corrente de saída antes que a fonte seja danificada), proteção contra sobretensão (OVP — desliga a fonte se a tensão de saída subir acima do nível seguro, protegendo as cargas conectadas) e proteção contra transientes de entrada (suprime picos de tensão na entrada CA). A fonte também fornece corrente de fuga à terra inferior a 0,5 mA — atendendo aos requisitos de segurança para equipamentos onde a fuga à terra é regulamentada.
