CP 5412 Processador de comunicação Siemens A2 ISA Card 6GK1541-2BA00

6GK1541-2BA00∙ Siemens SIMATIC NET CP 5412/A2 PROFIBUS ISA Card ∙ PG/PC para PROFIBUS Conexão / 16-Bit / Versão 2

CP 5412/A2 ¢ O Portal PROFIBUS para PG e PC

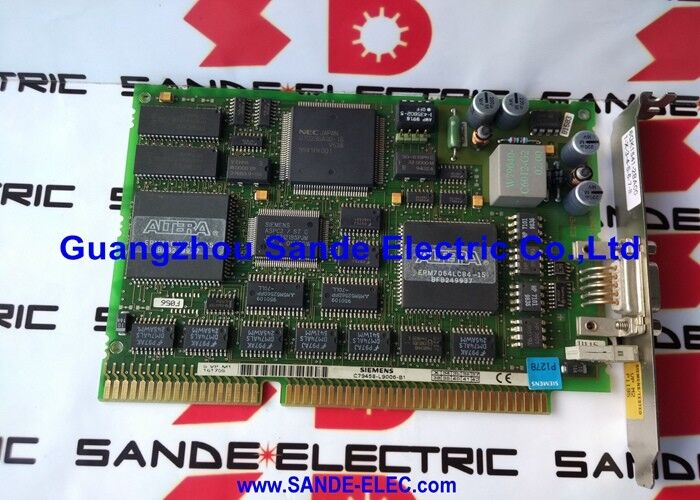

O 6GK1541-2BA00 é o CP 5412/A2 uma placa de processador de comunicações SIMATIC NET que se instala no slot do barramento ISA de um PC e fornece uma interface mestre ou escrava PROFIBUS.Esta placa era a solução de hardware padrão para conectar dispositivos de programação Siemens PG e PCs de uso geral que executam STEP 5, STEP 7 ou outro software de engenharia e diagnóstico SIMATIC para redes de bus de campo PROFIBUS DP/FMS.

O CP 5412/A2 ("A2" = versão hardware 2) fornece a camada física PROFIBUS necessária, and protocol handling that a standard PC's parallel or serial port cannot supply — PROFIBUS requires specific real-time communication that a dedicated processor card handles independently of the PC's main CPU.

Principais especificações

PROFIBUS O padrão industrial de bus de campo

O PROFIBUS (Process Field Bus) é um padrão de bus de campo industrial amplamente implantado em sistemas Siemens SIMATIC PLC, máquinas SINUMERIK CNC, sistemas de acionamento SIMODRIVE e instrumentação de processo:

PROFIBUS DP (periféricos descentralizados):A variante mais comum é concebida para uma rápida troca de dados entre um controlador mestre (PLC ou CNC) e escravos distribuídos de E/S (estações de E/S remotas, drives, sensores).DP opera a velocidades de até 12 Mbit/s.

PROFIBUS FMS (Especificação da mensagem de campo):Uma variante mais antiga para o intercâmbio de dados entre dispositivos de campo inteligentes menos comumente utilizada do que DP.

O 6GK1541-2BA00 CP 5412/A2 fornece ao PC a capacidade de atuar como um nó mestre ou escravo PROFIBUS, permitindo que o software de programação STEP 5 ou STEP 7 se conecte online ao PLC,ler diagnósticos, monitorizar os estados de E/S e descarregar programas directamente através da rede PROFIBUS.

Cenários de aplicação

Conexão de rede PG/PC para PROFIBUS:Um software de engenharia Siemens PG que execute o STEP 7 precisa de se conectar a uma rede DP PROFIBUS para programar ou diagnosticar um sistema SIMATIC S7 PLC.O 6GK1541-2BA00 CP 5412/A2 fornece a interface PROFIBUS a partir do slot ISA do PG.

Acesso de diagnóstico para sistemas PROFIBUS antigos:Um engenheiro de manutenção precisa diagnosticar uma rede DP PROFIBUS mais antiga usando um PC PG ou industrial com um slot ISA.O cartão 6GK1541-2BA00 fornece a conexão física de rede e o processamento de protocolo para o software de diagnóstico.

Perguntas frequentes

Q1: Que software é necessário para utilizar 6GK1541-2BA00 para comunicação PROFIBUS?

O CP 5412/A2 requer um controlador Windows e um software SIMATIC NET, normalmente fornecidos como parte do pacote SIMATIC NET PC Software ou da instalação do software de engenharia STEP 7.O endereço PROFIBUS do cartão e os parâmetros de comunicação são configurados através da ferramenta de configuração da interface SIMATIC NETA versão específica do software deve ser compatível com o sistema operativo host e com a revisão de hardware CP 5412/A2.

Q2: Que sistema operacional é suportado pelo 6GK1541-2BA00?

O CP 5412/A2 foi concebido para os sistemas operativos Microsoft Windows em circulação durante o seu período de produção principalmente Windows NT, Windows 98 e Windows 2000.Suporte para sistemas operacionais posteriores depende da versão do software SIMATIC NET disponível para o hardware CP 5412A revisão de hardware A2 corresponde ao ambiente de software disponível no final dos anos 90 e início dos anos 2000.

Q3: Qual a diferença entre os cartões CP 5412/A2 e os cartões CP PROFIBUS posteriores (como o CP 5611)?

O CP 5412/A2 (6GK1541-2BA00) usa o antigo ônibus ISA, que se encaixa em slots de expansão ISA encontrados em dispositivos PG mais antigos e PCs industriais da década de 1990.Cartões posteriores como o CP 5611 e CP 5613 usam o bus PCIOs cartões PCI fornecem maior largura de banda do bus e são compatíveis com o hardware de PC da geração atual.O CP 5412/A2 destina-se especificamente a equipamentos equipados com ISA ∙ não pode ser instalado num slot PCI.

Q4: Que cabo e conector PROFIBUS são necessários com 6GK1541-2BA00?

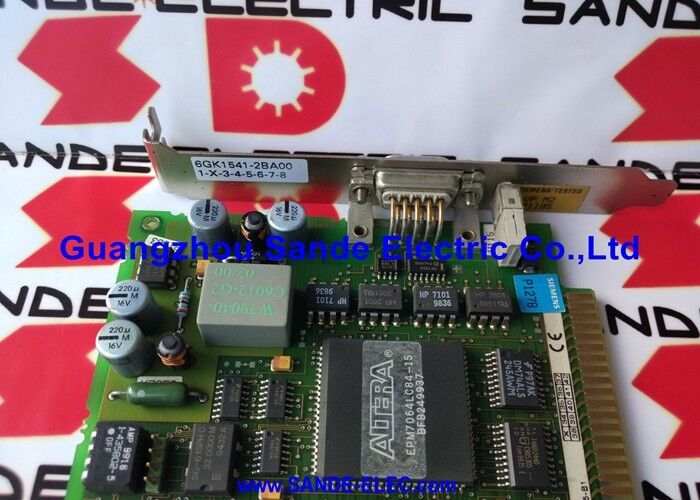

O PROFIBUS DP/FMS utiliza um cabo de par torcido blindado dedicado com uma impedância característica de 150 Ω ¢ o cabo de autocarro PROFIBUS tipo A ou tipo B.A ligação ao CP 5412/A2 é através de um conector feminino Sub-D de 9 pines no suporte do cartão, com os fios de sinal A e B do cabo PROFIBUS ligados às posições definidas dos pinos.Uma resistência de terminação de 150 Ω deve ser ativada no primeiro e último nó do cabo..

Q5: O 6GK1541-2BA00 é um mestre ou escravo PROFIBUS DP?

O CP 5412/A2 pode funcionar como um mestre PROFIBUS DP classe 1 (o controlador primário que gere o intercâmbio cíclico de E/S com os escravos DP),Um mestre de DP Classe 2 (um mestre de programação e diagnóstico o papel utilizado pelo STEP 7 ou STEP 5 para o acesso online)A função de operação é configurada através do software SIMATIC NET ̇ a placa de hardware suporta todos os três modos.
