Placa de Circuito CNC Fanuc Módulo PLC Interface de Codificador de Posição GE A20B-2100-0270

A20B-2100-0270∙ FANUC 4 eixos Detector de Posição Interface PCB SDU1 / 16i / 18i / 21i CNC eixo Feedback Interface

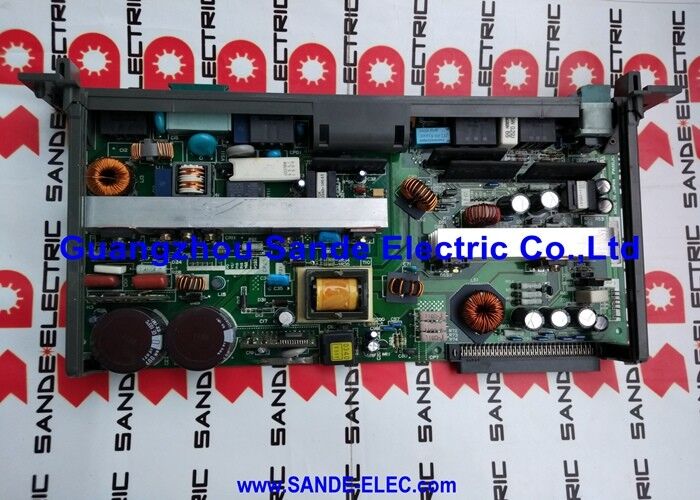

A20B-2100-0270 ¢ O PCB no interior do módulo de interface do detector SDU1

O A20B-2100-0270 é a placa de circuito impresso no núcleo do módulo FANUC A02B-0236-C203 SDU1 (Servo/Scale Detector Unit).Este módulo é a camada de interface de hardware que fica entre a unidade de controle CNC FANUC i-series e os detectores de posição os codificadores ou escalas lineares montados nos eixos servo da máquina-ferramenta.

Na arquitetura CNC da série i FANUC, o módulo SDU1 (contendo A20B-2100-0270) lida com os sinais do detector de posição para os quatro eixos básicos:

Condicionamento do sinal:O PCB recebe o codificador bruto ou os sinais de feedback de escala de cada eixo e os condiciona filtragem, buffering,e convertendo-os no formato que o algoritmo de controle de servo do CNC requer para o cálculo de posição e velocidade.

Monitorização de falhas:O PCB monitora os sinais de detecção de anomalias ∙ fios quebrados, pulsos faltantes,e erros de nível de sinal que indiquem falhas no codificador ou na escala .

Principais especificações

A02B-0236-C203 ¢ O conjunto do módulo SDU1

O PCB A20B-2100-0270 é montado no interior do módulo A02B-0236-C203 SDU1.e componentes adicionais (incluindo um fusível alfa A60L-0001-0290#LM20) ao lado do PCB A20B-2100-0270,Em grandes instalações de máquinas-ferramenta, vários módulos SDU podem ser configurados com um módulo mestre primário e módulos escravos para lidar com eixos adicionais além dos quatro eixos básicos.

Cenários de aplicação

Falha na interface do detector de posição no CNC da série i:Um centro de usinagem FANUC 18i desenvolve condições de alarme de servo em um ou mais eixos ̇ os sinais do detector de posição desses eixos não são lidos corretamente pelo CNC.O módulo A02B-0236-C203 SDU1 é identificado como falha, com A20B-2100-0270 como o PCB dentro dele.

Interface de substituição do codificador CNC 16i:Um centro de viragem da série 16i FANUC requer a substituição do PCB de interface do detector de posição como parte de uma revisão da unidade de comando CNC.

Perguntas frequentes

Q1: Qual é a diferença entre o A20B-2100-0270 (o PCB) e o A02B-0236-C203 (o módulo)?

A20B-2100-0270 é a placa de circuito impresso nua o componente eletrônico que contém o circuito de processamento de sinal. A02B-0236-C203 é o conjunto completo do módulo SDU1 o gabinete, conectores,e conjunto electrónico completo que inclui A20B-2100-0270 como seu PCB principal, mais um fusível Alpha e outros componentes. Quando o PCB falha, o A20B-2100-0270 pode ser substituído independentemente se a caixa e os conectores do módulo estiverem intactos.

Q2: Que alarmes CNC indicam uma falha A20B-2100-0270?

As falhas na interface do detector de posição produzem servo-alarmes no CNC FANUC, normalmente SV0360 (codificador de pulso desconectado), SV0380 (codificador desconectado),ou sinais de alarme de retroalimentação relacionados num ou mais eixosA designação do eixo do alarme indica qual o caminho de retorno do eixo que falhou, apontando para o circuito de interface do detector específico no A20B-2100-0270.Se o próprio codificador e seu teste de cabo corretamente, mas o alarme persiste, o PCB é o foco de diagnóstico.

P3: A A20B-2100-0270 suporta feedback em escala linear, bem como codificadores rotativos?

O módulo SDU1 e o seu circuito impresso A20B-2100-0270 são concebidos para interfaçar com os tipos de detectores de posição FANUCsistemas de escala linearOs tipos de detectores específicos suportados dependem da configuração de hardware do módulo SDU1 e da documentação de hardware da série i FANUC aplicável ao CNC em questão.

Q4: Que precauções ESD se aplicam ao manusear o A20B-2100-0270?

Alimentação da unidade de controlo CNC completamente antes de aceder ao módulo SDU1 ou ao seu PCB.O PCB contém circuitos de processamento de sinal analógico de precisão para feedback do codificador estes são particularmente sensíveis à descarga eletrostática. Substitua o fusível Alfa (A60L-0001-0290#LM20) se tiver explodido durante o evento de falha.
