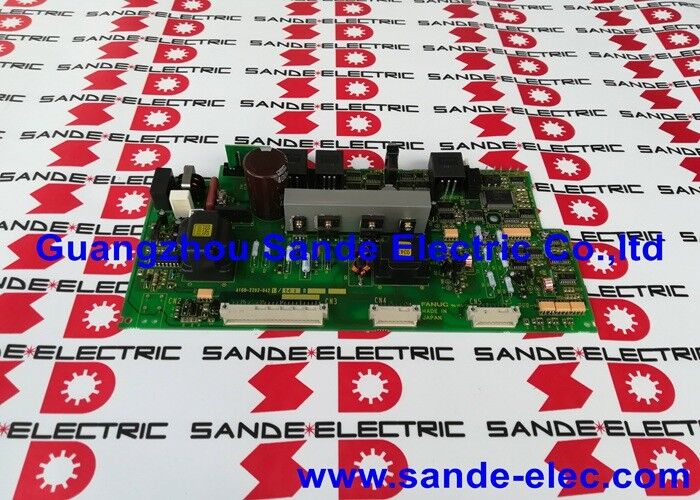

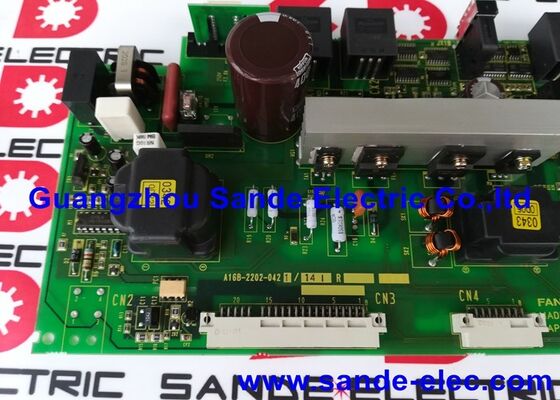

A16B-2202-0421∙ FANUC Alfa PSM Servo Power Supply Control PCB ¢ PSM-15 para PSM-55 / 200VAC / 283 ¢ 325VDC Regenerativo / DC Bus
PSM A fonte de autocarro DC para todos os drives alfa
Em um sistema de servo da série FANUC Alpha, o gabinete de acionamento contém três tipos de módulos num autocarro de CC compartilhado:
- PSM (módulo de alimentação):Converte a corrente AC para o DC e todos os outros módulos são obtidos deste.
- SVM (Servo Module):Alimenta os servomotores do autocarro DC.
- SPM (Módulo de Espinhas):Conduz o motor do fuso do autocarro DC.
O PSM é a base elétrica de todo o sistema de acionamento.
O A16B-2202-0421 é o PCB de controlo dentro do PSM. Ele gerencia os circuitos de retificação e correcção do factor de potência, monitora a tensão do autocarro de CC,Executa a sequência de desligamento de energia em comando ou alarme, e lida com a função de regeneração, devolvendo a energia de travagem do motor do autocarro de CC para a fonte de alimentação AC.
Principais especificações
| Parâmetro | Valor |
|---|
| Input | 200-230VAC, 3 fases, 50/60Hz |
| Saída de autocarro de CC | 283 ∼ 325 VDC |
| PSM compatível | PSM-15 a PSM-55 |
| Tipo de potência | Regeneração |
| Família | Série FANUC Alpha |
Códigos de alarme PSM
O PSM gera códigos de alarme que o CNC exibe quando ocorre uma falha. O A16B-2202-0421 monitora e relata essas condições:
- AL-01:Supercorrente no módulo de potência principal
- AL-02:Ventilador de arrefecimento parado
- AL-03:Temperatura anormalmente elevada do dissipador de calor
- AL-04:Voltagem de autocarro de CC caída
- AL-05:O condensador principal não foi recarregado no prazo especificado
- AL-06:Fornecimento de energia de entrada anormal
- AL-07:Voltagem anormalmente elevada do autocarro de CC
Cenários de aplicação
Diagnóstico de alarme PSM:Um sistema de acionamento FANUC Alpha gera um alarme AL-04 persistente (caída de tensão CC) após a ligação.e o estágio principal de alimentação (placa de fiação e dispositivos de alimentação) são testados como intactosA placa de controle A16B-2202-0421 é identificada como a fonte de falha.
Revisão de manutenção do sistema de accionamento:Durante uma revisão programada de um gabinete de acionamento da série Alpha,A norma A16B-2202-0421 é substituída como parte de uma renovação proativa dos PCB para evitar falhas de placas de controlo dos PSM relacionadas com a idade num sistema de produção de ciclo de trabalho elevado..
Perguntas frequentes
P1: Se o PSM apresentar um alarme AL-07 (supervoltagem do autocarro CC), isto indica sempre uma falha na placa de comando?
O AL-07 pode ter várias causas: uma falha na placa de comando, um circuito de regeneração falhado que impede a energia de voltar à rede,ou um evento súbito de desaceleração de alta inércia que exceda momentaneamente a capacidade de regeneração. Verifique se as rampas de desaceleração nos parâmetros CNC não estão configuradas de forma demasiado agressiva antes de substituir o A16B-2202-0421.a placa de comando ou o estágio de alimentação é a fonte provável de falha.
P2: O A16B-2202-0421 pode ser utilizado com os modelos PSM com sufixo BM (por exemplo, A06B-6087-H115#BM)?
O sufixo #BM indica uma variante com marcação CE do módulo PSM. O PCB de controlo correspondente para estas variantes com marcação CE é o A16B-2202-0424, não o A16B-2202-0421.Estas duas versões de placas são específicas para as respectivas variantes de módulo e não são intercambiáveisConfirme se o PSM instalado é a variante padrão ou BM antes de encomendar a placa de controlo de substituição.
P3: O que é a placa de fiação e precisa ser substituída ao mesmo tempo que a A16B-2202-0421?
O PSM contém dois PCB principais: a placa de controlo (A16B-2202-0421) e a placa de fiação (a variante A20B-1006-xxxx específica da potência nominal do PSM).A placa de fiação lida com as conexões de energia de alta correnteA placa de controlo gere a lógica de regulação e protecção, a menos que a placa de fiação tenha danos visíveisConectores danificados apenas a placa de comando A16B-2202-0421 precisa de ser substituída em caso de avaria da placa de comando.
P4: É seguro testar o A16B-2202-0421 alimentando o PSM sem qualquer módulo SVM ou SPM ligado?
O PSM pode estabelecer um barramento de corrente contínua sem módulos de carga conectados.os condensadores de ônibus de CC carregarão a 283 ∼ 325 VDC. Observe todas as precauções de segurança de alta tensão: nunca toque nos terminais do autocarro de corrente contínua ou nos componentes internos enquanto a unidade estiver ligada.esperar o ciclo de descarga do condensador (normalmente 5~10 minutos) antes de aceder ao interior do PSM.
P5: Como o A16B-2202-0421 interage com o CNC durante uma sequência de desligamento controlada?
O CNC envia um comando de desligamento de energia para o PSM através do sinal de ativação do servo antes de cortar a energia AC em um desligamento controlado.O A16B-2202-0421 responde ordenando ao estágio de energia para parar a regeneração, permitir que o autocarro de CC descarregue para um nível seguro através de um caminho de impedância controlado e, em seguida, desligar.Este sequenciamento evita o colapso abrupto da tensão do ônibus de CC que poderia corromper os parâmetros do drive ou causar problemas mecânicos de perda súbita de energia no eixo.
