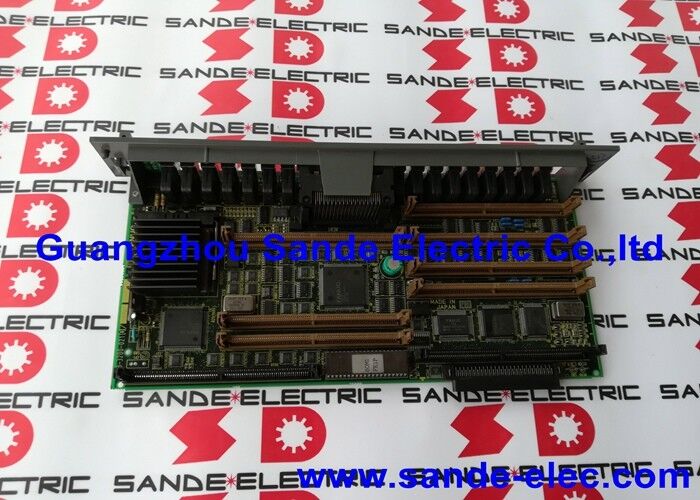

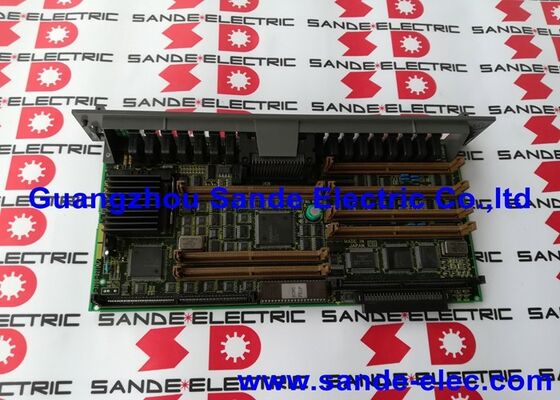

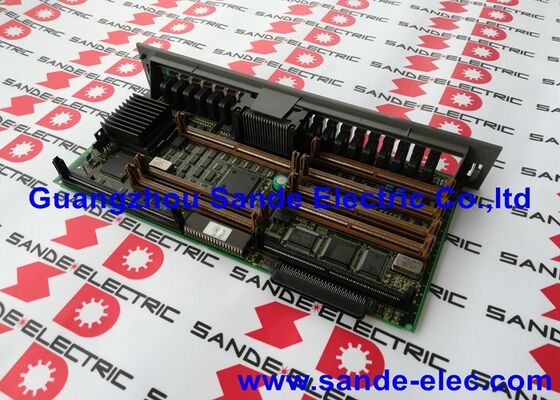

FANUC A16B-3200-0210 Placa de CPU A16B32000210 A16B-32OO-O21O

A16B-3200-0210 | Placa de CPU principal FANUC Série 18 Modelo C - Intel i486DX2 / 66 MHz / 32 bits / 6 eixos / 18-MC / 18-TC / 180-MC

Série 18C – A Última da Geração Pré-i

O Modelo C da Série 18 da FANUC (FS18C) representa a iteração final da plataforma CNC da Série 18 antes da transição para o hardware 18i (geração i). O Modelo C introduziu o processador Intel i486DX2 – uma atualização significativa dos processadores anteriores de 8 e 16 bits usados ​​na Série 18 Modelo A e Modelo B – enquanto mantém a arquitetura fundamental da família de produtos da Série 18.

As máquinas construídas na plataforma 18-C ainda estão em serviço ativo de produção. A A16B-3200-0210 é a placa mestre para esses sistemas – a PCB central à qual todos os módulos opcionais SMD se conectam e a placa que determina os limites físicos do que o CNC 18-C pode ser configurado para fazer.

Especificações principais

Nove slots de módulos — Configuração do sistema por meio de módulos SMD

O A16B-3200-0210 é fornecido como uma placa base genérica sem nenhum módulo plug-in SMD (Surface Mount Device). Os nove slots de módulos da placa aceitam os módulos que definem a capacidade específica do sistema:

• Módulo SRAM:Parâmetros alimentados por bateria e armazenamento de programas
• Módulo Flash ROM (DE):Software de sistema e armazenamento de programas de longo prazo
• Módulo DRAM:Memória de trabalho para processamento da CPU
• Módulo de controle servo:Interface de controle de eixo
• Módulo de interface servo:Conexão de barramento servo FSSB ou Tipo A
• Módulo de controle do fuso:Interface de fuso analógico ou digital
• Módulo de E/S periférica:Interface de E/S da máquina
• Módulo de exibição CRT/LCD:Interface de controle de exibição
• Módulo de comunicação:Opções RS-232, RS-422 ou Ethernet

Este design modular é o motivo pelo qual a placa é “fornecida sem módulos SMD” – a combinação de módulos torna a placa específica para uma determinada máquina e tipo de CNC. A placa genérica A16B-3200-0210 aceita qualquer combinação válida desses módulos para corresponder à configuração original da máquina instalada.

Cenários de aplicação

Falha na placa principal do centro de usinagem 18-MC:Um centro de maquinação com CNC FANUC 18-MC não arranca. Após confirmar a integridade da fonte de alimentação, o A16B-3200-0210 é identificado como o ponto de falha. A instalação de uma placa de substituição — com os módulos SMD originais reinstalados — seguida de uma restauração de parâmetros do backup retorna o centro de usinagem à produção.

Substituição da placa central de torneamento 18-TC:A placa principal de um centro de torneamento desenvolve uma falha intermitente causando reinicializações aleatórias. A placa de substituição A16B-3200-0210 restaura a operação estável com os módulos SMD existentes e software CNC.

Revisão de manutenção CNC:Um antigo centro de usinagem 18-MC passa por uma revisão abrangente do CNC. O A16B-3200-0210 é substituído como parte de uma renovação no nível da placa enquanto todos os módulos SMD são inspecionados e reinstalados.

Perguntas frequentes

Q1: Quais módulos SMD devem ser encomendados separadamente para completar um sistema A16B-3200-0210 completo?

Os módulos necessários dependem da configuração específica do CNC 18-C. No mínimo: um módulo FROM (software de sistema CNC), um módulo SRAM (parâmetros e programas) e um módulo DRAM (memória de trabalho). Servo, fuso e módulos de comunicação dependem da contagem de eixos da máquina e do tipo de acionamento. Identifique os tipos de módulos instalados na placa principal original antes de solicitar peças de reposição - os números de peça dos módulos estão impressos em cada etiqueta do módulo SMD.

Q2: O A16B-3200-0210 é compatível com o CNC Série 16C?

O A16B-3200-0210 está confirmado para a plataforma Série 18C/18M/T. Embora algumas fontes listem esta placa na documentação da Série 16/18 Modelo B, as Séries 16C e 18C usam hardware de placa principal relacionado, mas distinto. A DNC Electronics observa que esta é “a principal placa mestre da CPU para o sistema de controle Fanuc 18-C”. Confirme o modelo CNC alvo – 16C ou 18C – antes de fazer o pedido, pois os números de peça da placa adjacente atendem ao 16C.

Q3: Qual é a capacidade máxima de armazenamento de programas alcançável com esta placa?

O armazenamento do programa é determinado pelos módulos FROM e SRAM instalados no A16B-3200-0210 — e não pela placa principal em si. Os nove slots de módulo da placa aceitam vários módulos de capacidade FROM, e módulos SRAM de diferentes tamanhos determinam o número e o tamanho dos programas armazenáveis ​​com bateria reserva. A combinação dos módulos FROM e SRAM define a configuração total de armazenamento de programas do sistema.

Q4: A adaptação do A16B-3200-0210 exige que todos os parâmetros e programas sejam inseridos novamente?

Sim, se os módulos SMD não forem transferidos da placa com falha. O módulo SRAM retém parâmetros e programas (com bateria reserva). Se o módulo SRAM da placa original estiver intacto e for transferido para o substituto A16B-3200-0210, os dados do CNC serão preservados. Se o módulo SRAM também falhar, será necessária uma restauração completa do backup. É por isso que o backup regular dos parâmetros é uma prática de manutenção essencial.

P5: Uma opção de processador RISC pode ser adicionada ao A16B-3200-0210 para melhorar o desempenho?

A DNC Electronics observa que o A16B-3200-0210 “pode funcionar com vários tipos de OPTION PCBs e processadores RISC para tarefas adicionais”. Alguns sistemas CNC da FANUC ofereciam placas de coprocessador RISC opcionais para acelerar funções específicas — principalmente contornos de alta velocidade e antecipação avançada. Os slots de módulo do A16B-3200-0210 podem acomodar essas placas opcionais. Consulte os manuais de ligação e manutenção da Série 18C da FANUC para obter a lista completa de placas opcionais suportadas e os respetivos requisitos de instalação.
