FANUC placa de controlo A16B-3200-0495 A16B32000495 A16B-32OO-O495

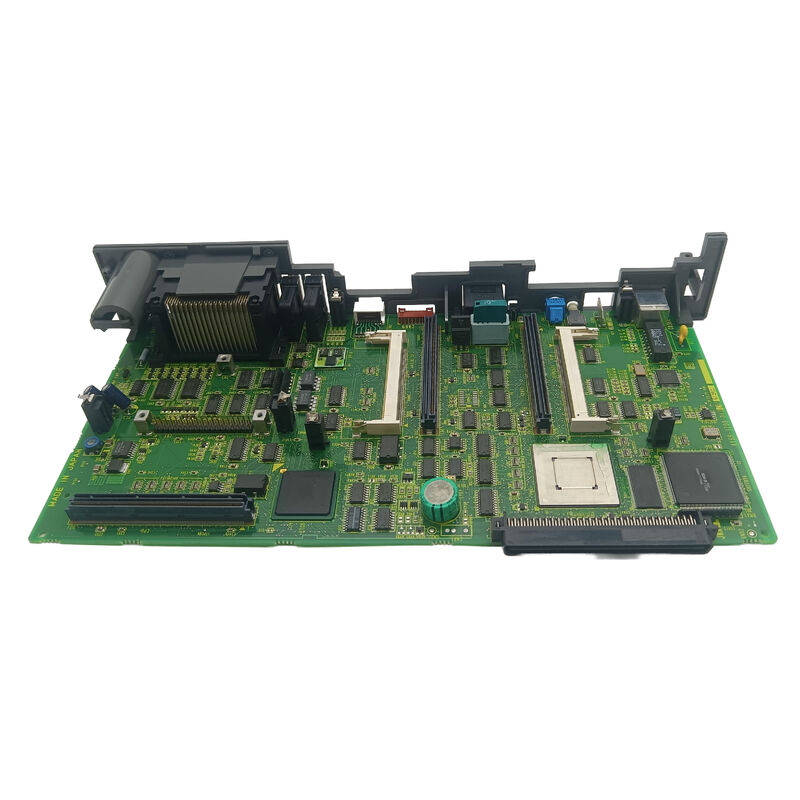

A16B-3200-0495∙ FANUC 0i Mate-B PCB CPU principal ∙ Central Master Board para Série 0i Mate Modelo B Sistemas CNC

0i Mate ️ A plataforma CNC compacta e económica da FANUC

A série 0i Mate da FANUC é o ramo compacto e econômico da família 0i CNC.O 0i Mate foi concebido para aplicações de máquinas mais simples tornos de 2 e 3 eixos, pequenos centros de usinagem e máquinas de perfuração de produção, onde é necessário um CNC eficiente em termos de custos sem sacrificar a fiabilidade.

A designação "Mate" é significativa: significa um número reduzido de E/S e uma capacidade de eixo menor em comparação com a plataforma 0i completa,tornando-a adequada para tipos de máquinas simples em que não é necessária a capacidade completa do 0iO hardware, no entanto, utiliza a mesma qualidade de construção e arquitetura FANUC que a família 0i mais ampla.

O A16B-3200-0495 é a placa principal da CPU para a geração Modelo B desta plataforma 0i Mate o PCB mestre ao qual todas as outras placas e módulos da unidade de controle 0i Mate-B se conectam.

Informações essenciais sobre o produto

Função principal do quadro

O A16B-3200-0495 é a placa através da qual todos os outros componentes da unidade de controle Mate-B 0i passam seus sinais e energia.e servo placas de interface todos se conectam aos conectores de autocarro da placa principal e backplaneQuando a placa principal falhar:

• O ecrã CNC fica em branco ou não inicializa
• Não é possível nenhum movimento no eixo ̇ a interface de servo não pode receber comandos
• A lógica de sequência do PMC não pode ser executada
• Perda de comunicação com os painéis do operador e dispositivos externos

Tudo isto decorre de uma tábua.Substituição do A16B-3200-0495 por um substituto corretamente configurado com os módulos de memória SMD aplicáveis reinstalados restaurar todas as funções do sistema simultaneamente.

Cenários de aplicação

Falha do torno CNC Mate-B:Um torno CNC de dois eixos com um comando Mate-B 0i não arranca.A A16B-3200-0495 é identificada como a placa principal falhadaA instalação de um substituto e a restauração dos parâmetros a partir do backup devolvem o torno à produção.

Reparação da unidade de controlo CNC:Um revendedor de máquinas-ferramenta que está a renovar um sistema 0i Mate-B mais antigo substitui a placa principal A16B-3200-0495 como parte de uma revisão completa da unidade de controlo,garantir que a máquina renovada comece com uma linha de base de hardware fresca.

Perguntas frequentes

P1: Qual é a diferença entre o 0i Mate-B e o CNC 0i-B padrão?

O 0i Mate-B é uma versão de configuração reduzida da plataforma 0i-B, projetada para máquinas-ferramenta mais simples com menos eixos (normalmente 2-3) e menores requisitos de E/S.O padrão 0i-B suporta mais eixosAmbos usam arquitetura de hardware semelhante.mas as placas principais são números de peças diferentes o 0i Mate-B usa o A16B-3200-0495 enquanto o 0i-B usa a série A16B-3200-0490/0491Não são intercambiáveis.

Q2: Que módulos SMD devem ser transferidos da placa original para a substituição A16B-3200-0495?

Os módulos FROM (software do sistema CNC), os módulos SRAM (parâmetros e programas) e quaisquer módulos DRAM instalados na placa principal original devem ser identificados e cuidadosamente removidos,e reinstalados nas mesmas posições de slots na placa de substituiçãoEstes módulos transportam os dados específicos da máquina. Sem eles, o CNC irá alarmar na inicialização com software do sistema ou parâmetros faltando erros.

P3: O A16B-3200-0495 requer programação após a instalação?

A placa em si não requer programação de firmware, pois opera utilizando o software do sistema CNC armazenado nos módulos FROM.se os módulos FROM ou SRAM da placa original também falharemO software do sistema CNC deve ser reinstalado e todos os parâmetros CNC devem ser reinseridos.

P4: O A16B-3200-0495 pode ser reparado a nível da placa?

A reparação a nível de placa das placas principais da CPU da FANUC é oferecida por centros de reparação de eletrónica CNC especializados.Para situações não urgentes, a reparação qualificada é uma alternativa rentável quando a falha é devida a um componente discreto e não a danos generalizados.

Q5: Que documentação é necessária para a substituição do A16B-3200-0495?

Requerido: o manual de ligação FANUC série 0i Mate-B (seção de hardware) para os diagramas de localização das placas e atribuições de slots dos módulos SMD;Manual de manutenção CNC relativo aos procedimentos de segurança e aos procedimentos de recolha de dados/restauração dos parâmetrosSem o backup dos parâmetros, a restauração após a substituição da placa principal requer o contacto com o fabricante da máquina-ferramenta.
