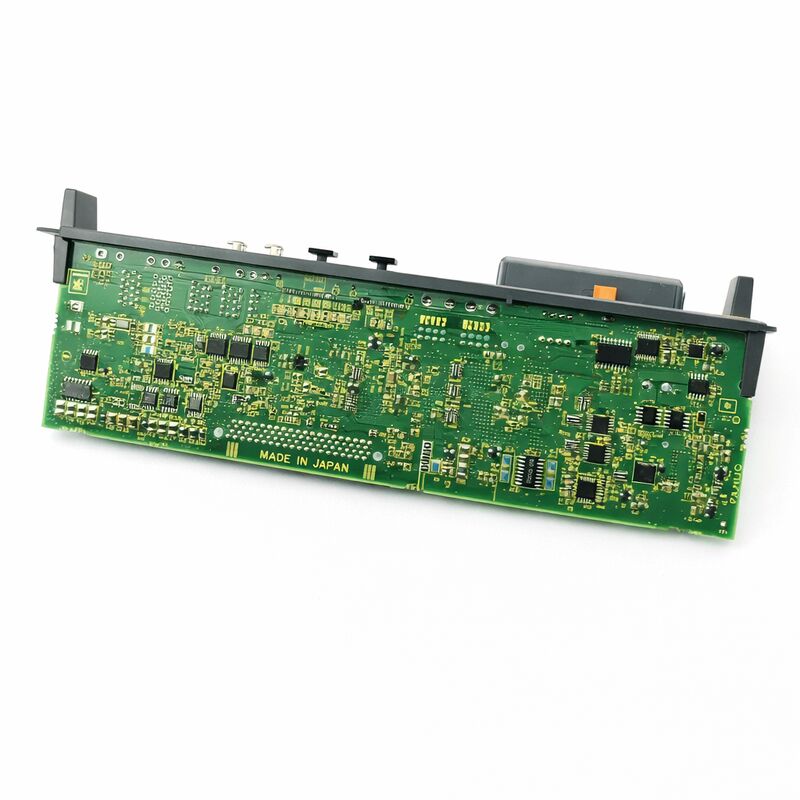

FANUC A20B-2101-0042 | Placa de Controle de Drive Servo de 3 Eixos Dual-Channel Alpha iSV — Série A20B-2101

Camada de Controle Dentro do Amplificador Alpha iSV

O A20B-2101-0042 é a PCB de controle para o sistema de amplificador servo Alpha iSV da FANUC — uma placa do lado do drive que fornece o processamento e a inteligência de controle para uma configuração de drive servo de 3 eixos e dual-channel. Na arquitetura do amplificador Alpha iSV, a placa de controle lida com o processamento de sinal digital para o controle do eixo servo: recebendo comandos de posição do eixo do CNC, executando algoritmos de controle de corrente e velocidade, gerando sinais de gate PWM para o estágio de potência do amplificador e gerenciando o processamento de feedback do encoder e a detecção de alarmes.

A designação dual-channel significa que esta única placa suporta dois canais de eixo servo independentes. A capacidade de 3 eixos reflete a capacidade de processamento da placa para configurações de drive que atendem até três eixos servo no sistema de drive instalado.

Esta placa é um módulo de adição de servo — pertence ao lado do amplificador e controle de movimento do hardware, não à camada de CPU principal do CNC ou de opção de comunicação. Sua falha afeta a função do drive servo dos eixos que ela controla. Os sintomas são tipicamente específicos do eixo: alarmes de comunicação servo, alarmes de sobrecorrente que não podem ser resolvidos através da inspeção do motor ou cabo, ou eixos que falham ao inicializar enquanto outros eixos no mesmo sistema CNC permanecem funcionais.

Especificações Chave

Série A20B-2101 — Reparo em Nível de Placa para Drives Alpha iSV

A família A20B-2101 abrange PCBs de controle de drive para a linha de amplificadores servo Alpha iSV da FANUC. A substituição em nível de placa de uma PCB de controle com defeito é a abordagem de manutenção mais econômica quando o estágio de potência do amplificador está em bom estado — o estágio de potência (módulos IGBT, retificador, capacitores de barramento) e a PCB de controle falham por mecanismos diferentes e podem ser reparados independentemente.

Confirmar qual componente falhou antes de fazer o pedido é o primeiro passo crítico. Alarmes servo que persistem após a inspeção de cabos do motor, cabos do encoder e condição do encoder, combinados com diagnósticos normais do estágio de potência (tensão de barramento presente, sem danos visíveis nos componentes), apontam para a PCB de controle. Alarmes consistentes com falha do IGBT (sobrecorrente com cabos desconectados, colapso da tensão de barramento) apontam para o estágio de potência.

O A20B-2101-0042 é específico para a configuração dual-channel de 3 eixos Alpha iSV. Números de peça adjacentes na série A20B-2101 atendem a diferentes contagens de eixos e configurações de amplificador — a substituição por um sufixo diferente instala uma placa com firmware e configuração de eixo diferentes que podem não corresponder à arquitetura do drive instalado.

FAQ

Q1: O que significa "dual-channel 3-axis" para esta placa?

A placa suporta dois canais de drive servo independentes fisicamente, com capacidade de processamento para até três eixos servo na configuração de drive que ela atende. Um canal pode acionar um ou dois eixos dependendo do módulo amplificador em que está instalado. A designação dual-channel distingue esta placa de placas de controle Alpha iSV single-channel dentro da mesma família A20B-2101.

Q2: Como um A20B-2101-0042 com defeito é confirmado antes de encomendar uma substituição?

Comece com a análise do código de alarme — falhas de comunicação servo e específicas do eixo que persistem após a inspeção de cabos e verificações do encoder apontam para a placa de controle do drive. Confirme que a tensão do barramento está presente e estável (um estágio de potência saudável). Se disponível, mova a placa de controle do amplificador suspeito para um amplificador conhecido e bom do mesmo tipo — se o alarme seguir a placa, a placa está confirmada como defeituosa. Se o alarme seguir o corpo do amplificador, o estágio de potência falhou.

Q3: Uma A20B-2101-0042 de uma máquina diferente pode ser usada como substituta?

Sim, desde que a placa de origem seja o mesmo número de peça A20B-2101-0042 e tenha sido confirmada como funcional antes da remoção. A placa não armazena parâmetros específicos da máquina — estes residem no controlador CNC. Após a instalação de uma placa de controle de substituição, verifique se o conjunto de parâmetros do eixo do CNC (tipo de motor, limite de corrente, tipo de encoder) corresponde à configuração do motor instalado e execute um teste de baixa velocidade nos eixos afetados antes de retornar à produção.

Q4: O A20B-2101-0042 é o mesmo que outras placas da série A20B-2101?

Números de peça adjacentes na série A20B-2101 atendem a diferentes configurações de amplificador — diferentes contagens de eixos, diferentes arranjos de canais ou diferentes tipos de interface. O sufixo -0042 identifica esta variante específica dual-channel de 3 eixos. A substituição por um sufixo diferente instala uma placa com lógica de controle de eixo diferente que pode não corresponder à configuração do amplificador instalado.

Q5: Onde o A20B-2101-0042 é obtido?

Através do mercado de reposição de componentes de drive FANUC Alpha iSV — especialistas em reparo e troca em nível de placa de amplificador servo FANUC. Confirme o número exato da peça A20B-2101-0042 (dual-channel, 3 eixos) na etiqueta da placa instalada. Fornecedores de placas devem confirmar que a unidade foi testada em um sistema de drive Alpha iSV ativo com cargas de motor conectadas — não apenas ligada isoladamente — antes da entrega.
