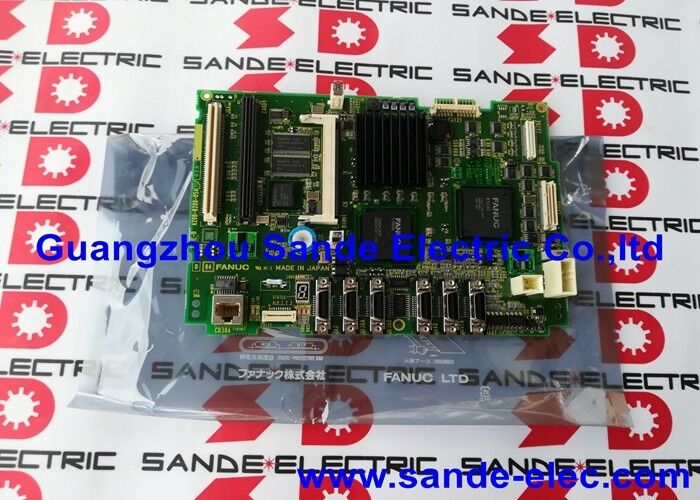

Novo e original FANUC A20B-8200-0543 Quadro A20B82000543 A2OB-82OO-O543

A20B-8200-0543 | PCB principal A3 FANUC 0i-D — 5VDC / 9W / 0,45kg / Ethernet / 0i-MD / 0i-TD / Painel traseiro amarelo

0i-D — A geração que esta placa define

A Série 0i-D da FANUC é a plataforma 0i de quarta geração, posicionada como o CNC económico padrão da FANUC para máquinas-ferramentas de uso geral. A geração "D" introduziu várias atualizações de capacidade do 0i-C anterior: resposta servo aprimorada com a opção de controle de corrente HRV3, um PMC expandido (da classe SA1 até SB7) e função Ethernet PC integrada como um recurso padrão.

A A20B-8200-0543 é a placa principal A3 – o núcleo físico da unidade de controle 0i-D. Todos os outros componentes do CNC se conectam ou se conectam através desta placa: a placa de eixo, o módulo de memória FROM/SRAM, a placa gráfica/de vídeo e as placas opcionais de comunicação.

Especificações principais

Função Ethernet PC integrada

A porta Ethernet no A20B-8200-0543 permite vários modos operacionais para o sistema 0i-D:

Rede DNC:Os programas de peças são transmitidos via Ethernet de um servidor da fábrica diretamente para o buffer de execução do CNC. Programas longos que excedem a memória interna do CNC são executados em modo streaming contínuo.

Coleta de dados:O estado da máquina, os dados de execução do programa e as contagens de produção podem ser transmitidos aos sistemas de gerenciamento da fábrica através da rede Ethernet da fábrica.

Gerenciamento remoto de arquivos:As bibliotecas de programas armazenadas em um servidor de rede podem ser acessadas na máquina, simplificando os ambientes de produção de vários programas.

Esses recursos de conectividade são nativos da placa A20B-8200-0543 — nenhuma placa opcional de comunicação adicional é necessária para operação Ethernet padrão.

Cenários de aplicação

Falha na placa principal 0i-D:Um centro de usinagem CNC 0i-MD falha ao inicializar, não mostrando nenhuma resposta no display. Após a confirmação da fonte de alimentação, o A20B-8200-0543 é identificado como a placa principal com falha. A substituição e a restauração dos parâmetros retornam a máquina à produção.

Falha na porta Ethernet:Um centro de torneamento 0i-TD perde sua função Ethernet DNC. A porta Ethernet no A20B-8200-0543 está confirmada como defeituosa. A substituição da placa restaura a capacidade de streaming da rede.

Perguntas frequentes

Q1: Quais designações de sistema 0i-D são compatíveis com o A20B-8200-0543?

Sistema compatível confirmado: série A02B-0319-Bxxx (0i-MD). Para 0i-TD e outras variantes 0i-D, confirme a designação específica do sistema no manual de hardware do controlador. A designação do tipo de placa A3 deve corresponder à configuração da unidade de controle instalada.

P2: O endereço MAC Ethernet mudará após a substituição do A20B-8200-0543?

Sim. O endereço MAC está associado ao hardware Ethernet da placa e será diferente na placa substituta. Depois de instalar a substituição, atualize quaisquer reservas de DHCP ou atribuições de IP fixo na rede da planta que foram baseadas no endereço MAC da placa original. Insira novamente os parâmetros da rede Ethernet (endereço IP, sub-rede, gateway) se eles foram armazenados nos parâmetros do sistema CNC que não sobreviveram à mudança da placa.

Q3: O A20B-8200-0543 é compatível com sistemas de geração 0i-C ou 0i-B?

Não. As placas principais 0i-D (A20B-8200-0543) e 0i-C (série A16B-3200-049x) não são intercambiáveis. Cada geração 0i usa uma arquitetura de hardware distinta com diferentes configurações de conectores. Sempre substitua a placa principal pela geração e tipo de placa corretos para a unidade de controle instalada.

Q4: Qual resfriamento é necessário para o A20B-8200-0543?

A circulação forçada de ar é obrigatória – o resfriamento por convecção natural é insuficiente. Os ventiladores internos da unidade de controle CNC fornecem o fluxo de ar necessário. Antes e depois de qualquer manutenção, verifique se os ventiladores de resfriamento estão funcionando. Operar o A20B-8200-0543 sem fluxo de ar adequado em um ambiente acima de 55°C reduzirá sua vida útil e aumentará o risco de falha prematura.

P5: Quanto conhecimento técnico é necessário para substituir o A20B-8200-0543?

Mais do que uma simples troca de placa. O processo de substituição envolve: realizar um backup completo de SRAM e FROM antes de iniciar; desmontar a unidade LCD/MDI para acessar a caixa amarela; transferir cuidadosamente todos os módulos opcionais (placa de eixo, FROM/SRAM, placa de vídeo) para a placa de substituição; restaurar todos os dados de backup; e definir configurações de Ethernet. Os técnicos não familiarizados com o hardware 0i-D devem trabalhar em conjunto com um engenheiro de assistência qualificado da FANUC para a primeira substituição.
