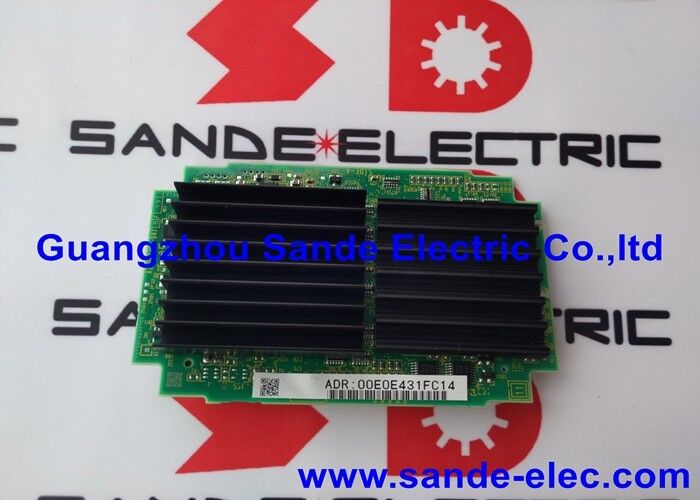

Placa CPU Fanuc usada A20B-3300-0475 A20B33000475 A2OB-33OO-O475

A20B-3300-0475 | Módulo CPU FANUC A3 — DRAM integrada de 128 MB/placa principal tipo A3/processador combinado e cartão de memória funcional

Módulo CPU — O processador no coração do CNC

O módulo CPU do CNC é responsável por todos os cálculos realizados pelo sistema de controle. Cada etapa de interpolação — a conversão de uma taxa de avanço comandada em incrementos de posição do eixo, um período de interpolação por vez — acontece neste módulo. O mesmo acontece com a varredura ladder do PMC, renderização de exibição, gerenciamento de comunicação e processamento de diagnóstico do sistema.

O A20B-3300-0475 integra dois recursos essenciais em uma única placa:

O núcleo do processador:A CPU que executa o software operacional CNC, processa o programa de código G, coordena o movimento de vários eixos e gerencia todas as tarefas em tempo real e em segundo plano.

128 MB de memória RAM:A memória de trabalho do processador. Cada variável, cada resultado de interpolação, cada bloco de programa no buffer de antecipação e cada estado do sistema em segundo plano ocupam espaço nesta DRAM durante a operação.

Combinar ambos em uma placa significa que uma única substituição do A20B-3300-0475 resolve falhas de CPU e DRAM em uma troca de peça única – mantendo a configuração correta sem a complexidade de gerenciar módulos separados de processador e DRAM.

Especificações principais

128 MB DRAM – O que é compatível na operação CNC

A alocação de 128 MB de DRAM reflete as demandas de processamento da plataforma CNC que este módulo atende. Vários recursos operacionais se beneficiam ou exigem memória de trabalho substancial:

Antecipação do caminho da ferramenta:O CNC faz a leitura antecipada do programa — calculando os blocos de movimento futuros antes que o bloco atual termine de ser executado — para manter uma taxa de avanço consistente em torno de cantos e curvas. Um buffer de antecipação maior (suportado por mais DRAM) produz contornos mais suaves em taxas de avanço mais altas.

Interpolação simultânea multieixo:Para cada ciclo de interpolação, o CNC deve manter comandos de posição, valores de feedback, valores de erro e valores de saída com ganho modificado para cada eixo ativo simultaneamente. Em contagens de eixos mais altas, o requisito de memória por ciclo é dimensionado de acordo.

Software e opções do sistema:O software operacional CNC e o software de opções ativas (opções de contorno, opções de comunicação, bibliotecas de macros personalizadas) são carregados do

FROM para DRAM na inicialização e permanece residente durante a operação. 128 MB acomodam uma imagem de software completa sem comprometer o espaço disponível para dados de tempo de execução.

Cenários de aplicação

Alarme de módulo CPU/DRAM em CNC tipo A3:Um CNC FANUC com uma placa principal tipo A3 gera alarmes que apontam para uma falha na placa CPU. Os módulos FROM e SRAM são confirmados intactos. A substituição do A20B-3300-0475 resolve a falha e o CNC recarrega seu software de FROM para a DRAM do novo módulo.

Sobressalente planejado:Uma oficina mecânica que opera sistemas CNC com placas principais do tipo A3 mantém um A20B-3300-0475 como peça sobressalente crítica local, permitindo resposta imediata a uma falha no módulo da CPU.

Perguntas frequentes

Q1: O A20B-3300-0475 é igual ao A20B-3300-0472 – ambos têm 128 MB de DRAM?

Eles compartilham a mesma capacidade DRAM de 128 MB, mas atendem a diferentes plataformas CNC. O A20B-3300-0472 é o módulo tipo A6 para a Série 30i; o A20B-3300-0475 é do tipo A3. As designações A3 e A6 refletem diferentes interfaces de conectores e configurações de processador correspondentes a diferentes gerações de CNC. Eles não são intercambiáveis.

Q2: Após substituir o A20B-3300-0475, como o CNC recarrega seu software operacional?

O software do sistema CNC é armazenado em módulos FROM (Flash ROM) — itens de plug-in separados na placa principal. Na primeira inicialização após instalar o novo A20B-3300-0475, o processo de inicialização do CNC carrega o software operacional dos módulos FROM na DRAM de 128 MB do novo módulo. Isso acontece automaticamente. O conteúdo FROM é preservado através da substituição do módulo da CPU.

Q3: A substituição do A20B-3300-0475 apaga os parâmetros do CNC?

Não. Os parâmetros CNC residem em módulos SRAM — módulos alimentados por bateria separados da placa CPU. O conteúdo da SRAM não é afetado pela substituição do módulo da CPU. Depois de encaixar o novo A20B-3300-0475, o CNC lê os parâmetros dos módulos SRAM normalmente.

Q4: Quais são os sintomas de diagnóstico de um A20B-3300-0475 com falha?

Os sintomas incluem: o sistema não consegue concluir a inicialização (para no meio da inicialização); reinicializações aleatórias durante a operação não correlacionadas com eventos da máquina; Alarmes de paridade de RAM ou alarmes de sistema apontando para placa de CPU; O CNC liga, mas o display permanece em branco ou mostra conteúdo incorreto. Falhas do tipo memória podem apresentar comportamento intermitente sob carga ou temperatura.

Q5: O A20B-3300-0475 pode ser reparado no nível do componente?

O reparo do módulo da CPU é tecnicamente possível por centros de serviços especializados em eletrônica CNC para modos de falha envolvendo componentes discretos (capacitores de bypass, drivers de interface de memória). Para máquinas em produção onde o custo do tempo de inatividade é alto, a substituição módulo por módulo é normalmente preferida em vez do tempo de resposta mais longo do reparo da placa. Ambas as opções são válidas dependendo da urgência e do stock disponível.
