A20B-3300-0551 ∙ FANUC Graphic User Interface Module ∙ 128MB DRAM / Processador de Display Dedicado / Função de PC CNC / Série A20B-3300

Interface gráfica de usuário

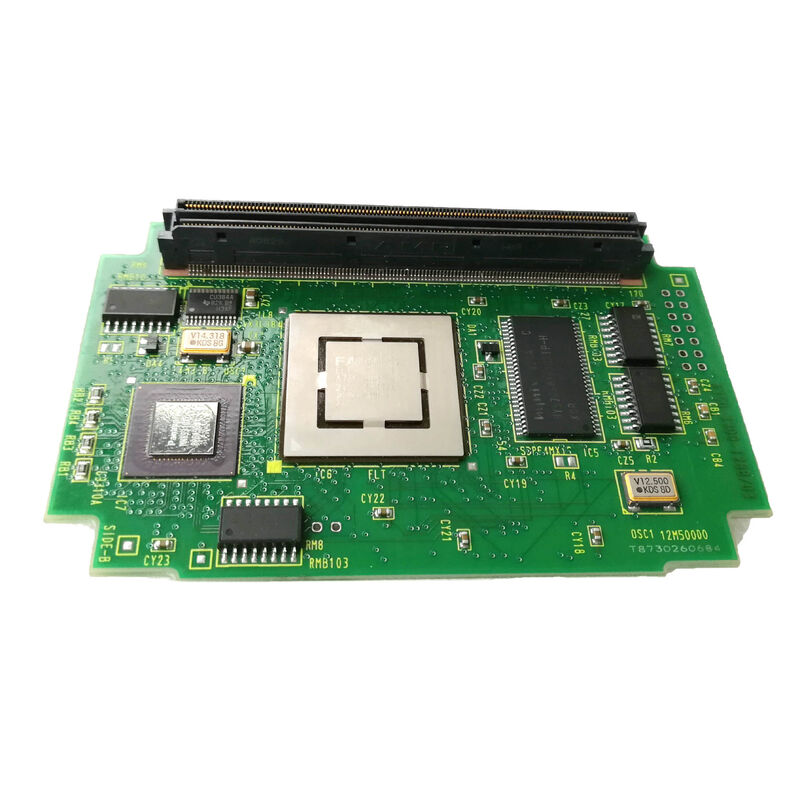

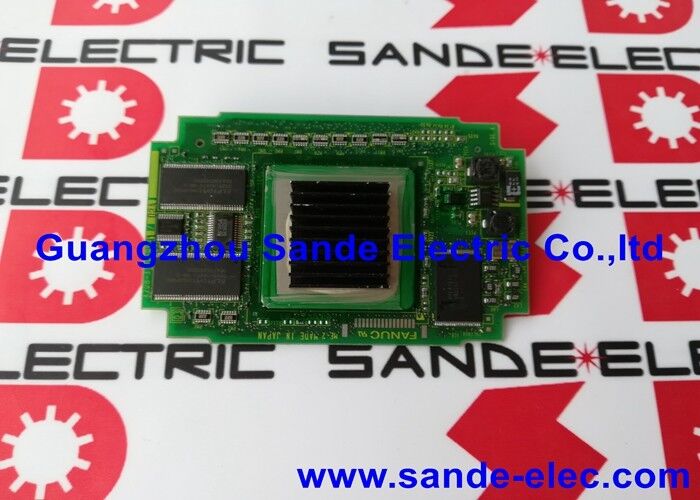

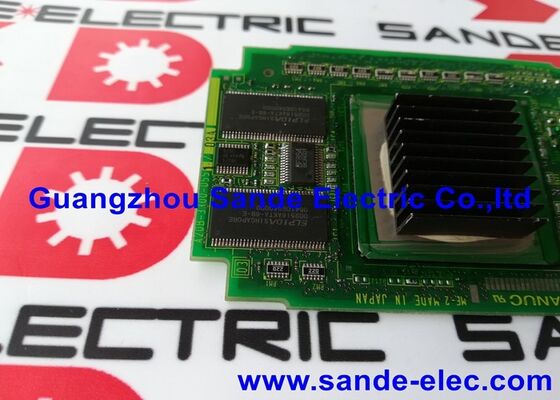

O A20B-3300-0551 não é um módulo de CPU principal.Modulo de interface gráfica do utilizador, dedicado exclusivamente a tudo o que o operador vê e interage com o ecrã CNC.

A arquitetura da FANUC para sistemas CNC avançados divide a responsabilidade de processamento entre dois módulos separados:

Módulo da CPU principal:Controla a interpolação de movimento, a coordenação do servo, a escada PMC e todas as funções de controlo da máquina.

Modulo de interface gráfica (A20B-3300-0551):Gerencia o pipeline de exibição rendering gráficos de ferramentas de caminho, gerenciamento de telas de menu, direção do controlador de exibição e suporte ao ambiente de software de função do PC.Sua carga de trabalho depende da atividade do ecrã e de quaisquer aplicações de funções do PC em execução.

Mantendo o processamento da interface gráfica num módulo dedicado,A FANUC garante que o operador receba sempre uma exibição sensível, independentemente da carga da CPU principal, com coordenação do servo e execução do programaUm processamento CNC 30i altamente opcional de contorno simultâneo de 5 eixos ainda atualizará sua exibição sem problemas porque o módulo de interface gráfica lida com isso de forma independente.

Principais especificações

Por que 128MB para Processamento de Display

128 MB é uma alocação substancial de DRAM para o que pode parecer ser uma "placa de exibição". A capacidade é justificada pelas múltiplas demandas simultâneas colocadas no módulo de interface gráfica:

Gerenciamento do buffer de exibição:As telas LCD coloridas com resolução 1024×768 requerem aproximadamente 3MB por buffer de quadro em cores.A memória do ecrã consome 6 MB por tela.

Rendagem do caminho da ferramenta 3D:Gráficos 3D em tempo real do caminho de corte programado, mostrando a trajetória da ferramenta através da peça de trabalho, exigem o armazenamento de dados geométricos, a realização de cálculos de projeção 3D para 2D,e atualizando a imagem renderizada à medida que o programa progrideIsto é computacionalmente intenso e requer memória.

Tempo de execução da função PC:A camada de funções do PC executa um ambiente operacional ao lado do CNC.e pilhas de comunicações, ocupa uma parte substancial dos 128 MBO restante é partilhado entre as funções de exibição e os custos operacionais.

Gestão do estado da tela:Várias visualizações de tela (EDIT, MDI, OFFSET, DIAGNOSE, GRAFICO) mantêm seu estado atual simultaneamente para que a mudança entre telas seja instantânea.Manter todos estes estados de tela na memória requer DRAM significativa.

Cenários de aplicação

Falha no módulo de interface gráfica display congelado mas em funcionamento CNC:A máquina continua cortando (a CPU principal não é afetada), mas o painel do operador não responde. O A20B-3300-0551 é identificado como a falha.Substituição restaura a função do ecrã e do PC.

Deterioração do desempenho da função do PC:A função de PC em um CNC da série i da FANUC funciona cada vez mais lentamente ao longo do tempo.A20B-3300-0551 substituição restabelece a capacidade de resposta da função PC original.

Perguntas frequentes

P1: Qual é a diferença funcional entre o A20B-3300-0551 (módulo de GUI) e um módulo de CPU principal como o A20B-3300-0479 (D3)?

O módulo de CPU D3 lida com todas as funções de controle da máquina G-code execução, controle do eixo de servo, escada PMC, comunicação.O módulo de interface gráfica (A20B-3300-0551) lida com todas as funções de exibiçãoOs dois são conectados à mesma placa principal, mas operam em domínios de processamento dedicados. Uma falha em um não afeta a função principal do outro.

P2: O CNC pode continuar a mecanizar se o A20B-3300-0551 falhar no meio do programa?

A CPU principal continua a executar o programa, os eixos de servo continuam a se mover, o PMC continua a executar.impossibilitando a monitorização do estado do programa ou a iniciação de uma parada controlada através do painelA prática mais segura é permitir que o bloco de programa corrente termine numa posição segura antes de corrigir a falha.

Q3: Que plataformas CNC usam o A20B-3300-0551?

The 128MB DRAM capacity and GUI module designation are associated with FANUC i-B generation CNC systems with PC function or high-resolution display options — platforms where the GUI processing is assigned to a dedicated module rather than integrated on the main board- Confirme o modelo CNC aplicável a partir da documentação do hardware.

P4: A substituição do A20B-3300-0551 afeta os parâmetros ou programas da máquina?

Não. Os parâmetros e programas CNC são armazenados em módulos SRAM e FROM na placa principal ou nas proximidades, não no módulo GUI. A substituição do A20B-3300-0551 não afeta quaisquer dados de usinagem.A capacidade de corte do CNC é restaurada imediatamente; a função de exibição é restabelecida quando o novo módulo é inicializado.

P5: A A20B-3300-0552 (o módulo adjacente) está relacionada com a A20B-3300-0551?

Sim, o A20B-3300-0552 é o número de peça imediatamente adjacente dentro do mesmo intervalo 055x da série A20B-3300.Tal como acontece com outros pares adjacentes A20B-3300 (0602/0603 para os módulos 21i-B Pentium MMX), o par 0551/0552 provavelmente representa módulos relacionados quer diferentes variantes de memória ou de desempenho que servem à mesma categoria de funções de interface gráfica,ou placas complementares dentro da mesma arquitetura de exibição.
