Fanuc A20B-8100-0661 placa-mãe do sistema A20B81000661 A2OB-81OO-O661

A20B-8100-0661∙ FANUC Série 18i-B CPU principal PCB ∙ LCD montado / 18i-MB / 18i-TB / Backplane amarelo / Master Board

A placa-mãe 18i-B Fundação do sistema de controlo

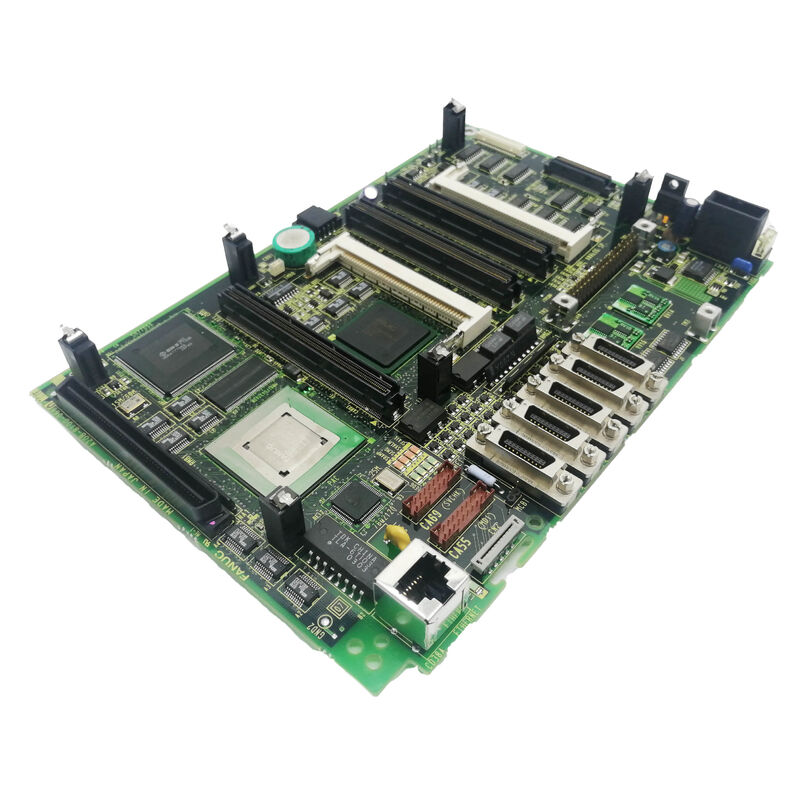

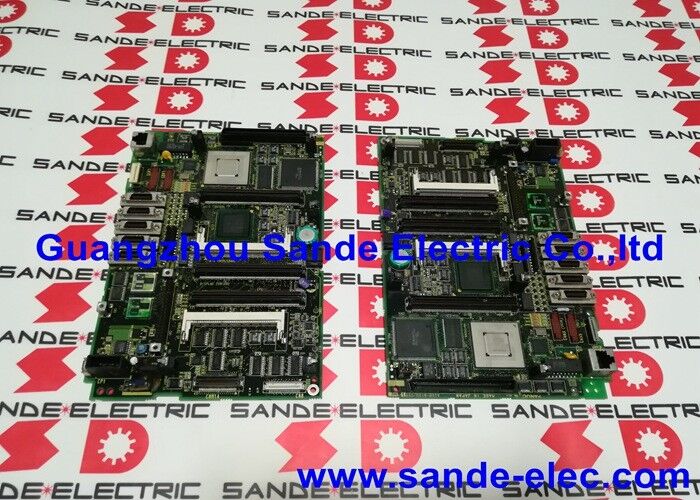

O A20B-8100-0661 é o PCB mestre a placa-mãe do sistema de controle CNC FANUC Série 18i Modelo B. Todos os outros PCBs na unidade 18i-B são conectados ou conectados através desta placa:

• A placa de CPU (série A20B-3300-03xx) fornece potência de processamento
• O cartão de vídeo alimenta o ecrã LCD
• A placa de controle de servo comunica com os drives FSSB-conectados
• Os módulos de memória FROM e SRAM armazenam software e dados

O A20B-8100-0661 fornece o bus de plano de fundo, a matriz de conectores e a superfície de montagem física para toda esta pilha.arranjo de slots, e interface de bus que tornam o 18i-B um 18i-B em vez de qualquer outra geração FANUC CNC.

Principais especificações

18i-MB e 18i-TB ¢ A mesma placa, máquinas diferentes

A A20B-8100-0661 é a placa principal comum para dois tipos distintos de máquinas:

18i-MB (Centro de Mecânica):Uma máquina CNC da série 18i FANUC, configurada para centros de usinagem verticais e horizontais.compensação de comprimento da ferramenta, e compensação do raio da ferramenta.

18i-TB (centro de viragem):O mesmo hardware 18i-B configurado para tornos CNC e centros de torneamento.

O hardware A20B-8100-0661 é idêntico em ambos. A imagem do software do sistema nos módulos FROM determina se o 18i-B opera como um CNC de tipo M ou tipo T. Quando a placa principal é substituída, a placa principal é substituída.o conteúdo FROM define qual o tipo de máquina que o sistema retoma como.

Cenários de aplicação

Falha da placa-mãe do centro de usinagem 18i-MB:Um centro de usinagem CNC falha completamente display em branco, todos os eixos inibidos, sem resposta. A fonte de alimentação confirma a tensão de saída correta. O diagnóstico isola a placa principal A20B-8100-0661 como a falha.Após a substituição da placa e a restauração do sistema a partir do backup, o centro de usinagem retorna à produção.

Reforma do centro de viragem 18i-TB:Um antigo centro de torneamento de 18i-TB é submetido a uma revisão completa CNC. O A20B-8100-0661 é substituído juntamente com a placa de CPU e módulos de memória como parte de uma renovação a nível da placa,Reinicialização simultânea de todos os componentes eletrónicos críticos.

Perguntas frequentes

P1: Que cartão de CPU é necessário com o A20B-8100-0661?

O A20B-8100-0661 suporta as placas de processador da série A20B-3300-03xx. A versão específica da placa de CPU depende da revisão e configuração do modelo CNC.A DNC Electronics confirma que a família "A20B-3300-03xx" (que inclui variantes de processadores MMX e Pentium dentro da faixa 0300-0399) é compatívelConfirme o número exacto da placa da CPU da configuração existente do sistema antes de encomendar.

P2: Que tipo de backup de dados é essencial antes de substituir o A20B-8100-0661?

Faça um backup de todo o conteúdo da SRAM antes de retirar a placa principal: parâmetros CNC, todos os programas de peças armazenados, dados de deslocamento de ferramentas, dados de deslocamento de trabalho e programa e dados da escada PMC. The FROM modules contain the CNC system software and should be left installed during main board replacement — they are separate from the A20B-8100-0661 and do not need special backup if they remain undamaged. Realizar o backup através da função de backup SRAM do CNC para um cartão de memória ou PC ligado RS-232C.

P3: O A20B-8100-0661 possui algum software CNC ou o software está armazenado noutro local?

A placa-mãe A20B-8100-0661 não armazena software CNC. O software do sistema reside nos módulos FROM (módulos de memória flash), que são itens de plug-in separados que cabem na placa principal.Os parâmetros e programas CNC residem em módulos SRAMO A20B-8100-0661 em si é passivo, fornece o bus e os conectores, mas não armazena dados próprios.desde que os módulos FROM e SRAM permaneçam intactos.

P4: O A20B-8100-0661 é compatível com sistemas da série 16i-B ou 21i-B?

O A20B-8100-0661 é específico da geração 18i-B.As placas principais da série A20B-8100 cobrem diferentes modelos CNC ¢ diferentes hardware na mesma classe de forma física, mas com diferentes arranjos de conectores de bus e configurações de cartões opcionaisO 16i-B e o 21i-B utilizam os seus próprios números de peças da placa principal.

P5: O A20B-8100-0661 pode ser reparado em vez de substituído?

A reparação a nível de placa da A20B-8100-0661 é oferecida por organizações de serviço CNC especializadas da FANUC. Para uma máquina crítica de produção, a substituição direta da placa é tipicamente mais rápida.Para situações menos urgentes em que uma placa de substituição não esteja disponível, a reparação por um técnico de serviço qualificado da FANUC que possa testar os componentes e refluir a placa é uma alternativa viável.Todas as placas reparadas devem ser totalmente testadas numa plataforma de ensaio 18i-B antes de serem instaladas numa máquina de produção..
