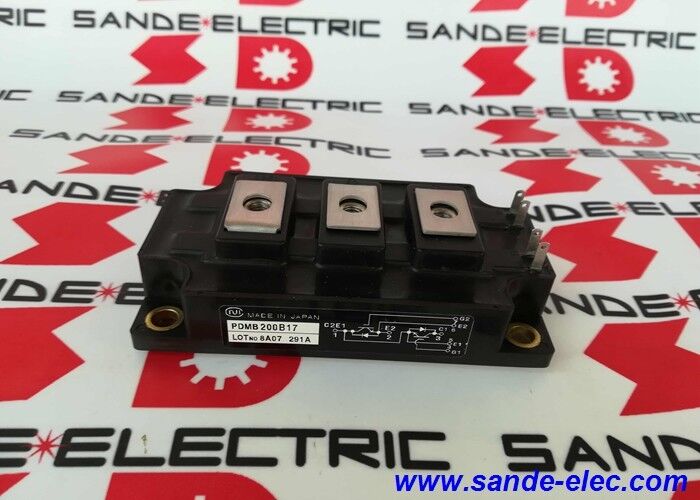

PDMB200B17 | Módulo NEC IGBT — 200A/1700V/Semicondutor Discreto/Conversão de Energia Industrial

Módulos IGBT NEC – Semicondutores de potência industrial estabelecidos

NEC Electronics (agora parte da Renesas Electronics após a fusão da NEC Electronics e Renesas Technology em 2010) era um grande fabricante de módulos semicondutores de potência, incluindo IGBTs, módulos de tiristores e módulos de potência inteligentes para aplicações industriais. A série PDMB representa o formato de módulo IGBT duplo da NEC projetado para aplicações industriais de acionamento e inversor.

O PDMB200B17 em 200A e 1700V ocupa a classe de potência média a alta para IGBTs de acionamento industrial - capaz de chavear corrente suficiente para acionamentos de motor na faixa de 55–90kW em tensões de alimentação industriais padrão.

Especificações principais

Tecnologia IGBT – Por que IGBTs para drives industriais

O IGBT (Transistor Bipolar de Porta Isolada) combina:

Alta impedância de entrada (porta MOSFET):A porta praticamente não requer corrente de acionamento para comutar - o circuito de acionamento da porta apenas carrega e descarrega a capacitância da porta, simplificando drasticamente a eletrônica de acionamento da porta em comparação com os transistores bipolares.

Baixa perda de condução (saída bipolar):O estágio de saída bipolar conduz com baixa tensão de saturação (VCE(sat)) mesmo em altas correntes — reduzindo a perda de potência de condução em comparação com MOSFETs no mesmo nível de corrente.

Troca rápida:Os tempos de ativação e desativação do IGBT na faixa de microssegundos permitem frequências PWM de 2 a 20 kHz – permitindo um controle suave da velocidade do motor sem o ruído acústico que as baixas frequências de comutação produzem nos enrolamentos do motor.

Em 200A e 1700V, o PDMB200B17 oferece essas vantagens de IGBT nos níveis de potência necessários para acionamentos de motores industriais, sistemas UPS e equipamentos de conversão de energia na classe de potência industrial de médio a grande porte.

Cenários de aplicação

Reparo industrial de VFD:Um inversor de frequência variável para uma aplicação de ventilador ou bomba industrial requer a substituição do módulo IGBT. O PDMB200B17 é identificado na lista de materiais do inversor como o módulo NEC IGBT apropriado para o estágio de potência deste inversor.

Sobressalente de manutenção planejada:Uma instalação que mantém unidades industriais equipadas com NEC considera o PDMB200B17 como um componente sobressalente crítico - garantindo a rápida restauração de uma unidade de motor sem tempo de inatividade prolongado aguardando a entrega de peças.

Perguntas frequentes

Q1: Quais aplicações industriais usam módulos IGBT da classe PDMB200B17?

Os módulos IGBT 200A / 1700V atendem: inversores de frequência variável para motores industriais na faixa de 55–90kW, sistemas UPS para data centers e cargas industriais, inversores de tração para veículos ferroviários e veículos industriais pesados, sistemas de soldagem de média potência e conversores de aquecimento por indução. A aplicação específica depende do equipamento no qual o PDMB200B17 está instalado.

P2: Qual gerenciamento térmico é necessário para o PDMB200B17 em serviço?

O módulo deve ser montado em um dissipador de calor ou placa fria com resistência térmica adequada para manter a temperatura da junção dentro dos limites nominais do ciclo de trabalho da aplicação. Aplique o composto de interface térmica uniformemente na placa base do módulo antes da montagem. Siga o torque de montagem especificado pela NEC para manter a pressão de contato adequada sem esforço mecânico excessivo. O resfriamento inadequado é a principal causa de falha do módulo IGBT em serviço.

Q3: Quais precauções se aplicam ao manusear o PDMB200B17 para substituição?

Descarregue completamente o barramento CC do circuito antes de manusear o módulo IGBT - confirme a tensão do barramento abaixo de 50 V com um medidor calibrado. Manuseie com precauções antiestáticas; o óxido de porta dos transistores IGBT é sensível à descarga eletrostática. Inspecione a placa de base do módulo e a superfície de montagem quanto a contaminação ou danos antes de instalar a pasta térmica e remontar.

P4: Quais sintomas de falha indicam um PDMB200B17 com defeito em um sistema de acionamento?

Os modos de falha do IGBT incluem: curto-circuito entre o coletor e o emissor (o inversor desarma devido à sobrecorrente imediatamente na habilitação), falha de circuito aberto (o inversor mostra assimetria da corrente de saída - falta uma fase) ou comutação degradada (aumento da dissipação térmica sem alarme óbvio, manifestando-se como superaquecimento prematuro). Faça o diagnóstico com o barramento CC descarregado medindo a resistência entre o coletor, o emissor e os terminais da porta — uma junção coletor-emissor em curto (próxima de zero ohms) confirma uma falha grave.
