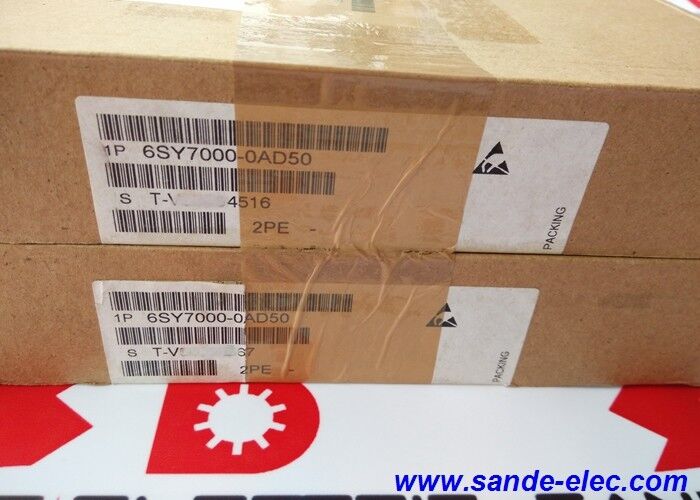

Módulo novo de Siemens 6SY7000-0AD50 IGBT na caixa 6SY70000AD50

6SY7000-0AD50 | Módulo IGBT Siemens SIMOVERT MASTERDRIVES — FZ1800R16KF4 / 1800A / 1600V / Inversor lateral do gerador

FZ1800R16KF4 — O IGBT no coração do 6SY7000-0AD50

O 6SY7000-0AD50 é a designação de peça sobressalente da Siemens para o módulo IGBT Infineon FZ1800R16KF4 instalado em grandes sistemas de acionamento SIMOVERT MASTERDRIVES. O FZ1800R16KF4 é um módulo IGBT de formato Infineon EconoPACK+:

Designação FZ:"FZ" identifica o invólucro Infineon EconoPACK+ com tecnologia de contato press-fit e diodos de roda livre integrados — a geração do módulo IGBT que precedeu o formato EconoPACK+4 posterior.

Corrente do coletor 1800A:A capacidade de corrente contínua do módulo na temperatura nominal da caixa. Com 1800A, este é um dos módulos IGBT padrão de maior corrente no formato EconoPACK+ - adequado para as classes de potência mais altas das instalações SIMOVERT MASTERDRIVES.

Tensão de bloqueio de 1600V:A tensão de ruptura coletor-emissor excede 1600 V - fornecendo a margem de segurança de 2× necessária no barramento CC de ~ 800 V de um sistema de acionamento CA padrão de 480 V e cobrindo as tensões mais altas do barramento CC de instalações de alimentação de 660–690 V CA.

Especificações principais

Série 6SY7000 - Peças sobressalentes SIMOVERT MASTERDRIVES IGBT

A série de catálogo 6SY7000 é a linha de designação de peças de reposição da Siemens para módulos IGBT e semicondutores de potência usados ​​dentro dos drives de chassi SIMOVERT MASTERDRIVES. O prefixo 6SY os identifica como peças de reposição SIMOVERT - não módulos IGBT autônomos para distribuição geral no mercado, mas unidades pré-configuradas, testadas e catalogadas para as posições específicas de instalação do MASTERDRIVES:

Posicionamento específico:Cada número de peça 6SY7000 corresponde a uma posição definida dentro de um chassi específico do inversor MASTERDRIVES – o lado do gerador, o lado da linha ou a posição específica da fase dentro da ponte do inversor.

Especificações pré-correspondidas:A Siemens garante que o módulo FZ1800R16KF4 em 6SY7000-0AD50 atenda aos requisitos de interface térmica, montagem e acionamento de porta do chassi MASTERDRIVES ao qual ele se encaixa - eliminando a incerteza de compatibilidade em comparação com a aquisição de um FZ1800R16KF4 genérico do catálogo Infineon.

Aplicações — Drives Industriais de Alta Potência

Em 1800A/1600V, o 6SY7000-0AD50 atende às maiores aplicações de acionamento industrial:

Laminadores da indústria siderúrgica:Acionamento principal e acionamentos auxiliares do laminador a quente e a frio — com correntes de pico do motor na faixa de quiloamperes durante operações de laminação de tarugos e controle de tensão.

Máquinas de papel e cartão:Grandes sistemas de acionamento principal de máquinas de papel que exigem controle suave de velocidade variável de motores na classe de vários megawatts.

Guindastes de mineração:Equipamento de içamento de poços de minas profundas — motores grandes, torques elevados, operação regenerativa durante o abaixamento e ciclos de trabalho exigentes.

Conversores de turbina eólica:Estágios de inversor do lado da rede e do lado do gerador em conversores de energia de turbinas eólicas de vários megawatts - onde a tensão de bloqueio de 1600 V acomoda tensões de barramento CC mais altas usadas em projetos de conversores de alta tensão

Perguntas frequentes

Q1: Qual é a diferença entre 6SY7000-0AD50 (1800A) e 6SY7000-0AC37 (1200A) no mesmo sistema MASTERDRIVES?

6SY7000-0AD50 (FZ1800R16KF4, 1800A) é o módulo inversor do lado do gerador/motor nas configurações MASTERDRIVES de maior potência. 6SY7000-0AC37 (FZ1200R16KF4, 1200A) é o módulo do lado da linha/alimentação em sistemas MASTERDRIVES regenerativos. O lado do gerador normalmente transporta corrente de pico mais alta do que o lado da linha durante eventos de sobrecarga do motor – daí a classificação mais alta de 1800A para a posição do lado do gerador.

P2: O 6SY7000-0AD50 pode ser substituído por um FZ1800R16KF4 de origem direta da Infineon?

Tecnicamente, o 6SY7000-0AD50 usa o Infineon FZ1800R16KF4 como seu dispositivo IGBT principal. Entretanto, os módulos da série 6SY7000 da Siemens são pré-selecionados e catalogados para a posição específica de instalação dos MASTERDRIVES. Para fins de garantia e serviço SIMOVERT MASTERDRIVES, usar o 6SY7000-0AD50 catalogado pela Siemens é a abordagem correta. A substituição direta do Infineon FZ1800R16KF4 é tecnicamente possível para engenheiros de manutenção de inversores experientes que podem verificar a interface térmica e a compatibilidade de montagem.

Q3: Quais precauções de segurança se aplicam ao substituir o 6SY7000-0AD50 em um chassi MASTERDRIVES?

O barramento CC do SIMOVERT MASTERDRIVES na classe 1600V retém tensão perigosa após o isolamento da rede elétrica - siga o procedimento de descarga completa do manual de manutenção do MASTERDRIVES e verifique se a tensão do barramento CC está abaixo de 50V antes de acessar os componentes do estágio de potência. Com capacidade de 1800A, esses módulos são fisicamente grandes e pesados ​​— são necessárias ambas as mãos e precauções apropriadas contra ESD. Siga as especificações de torque documentadas da Siemens para parafusos de montagem do módulo.

P4: Quais sintomas indicam falha no módulo IGBT 6SY7000-0AD50 em uma instalação MASTERDRIVES?

Falhas no IGBT do lado do gerador normalmente geram alarmes de hardware F030 indicando sobrecorrente, curto-circuito ou dessaturação do módulo de potência – aparecendo durante a habilitação do inversor ou sob carga. Códigos de alarme específicos fazem referência à fase afetada da ponte do inversor. Distinguir de falhas no cartão de controle (que produzem erros de parâmetros ou de comunicação) e de falhas no motor (que produzem padrões de assimetria de corrente). Confirme medindo a resistência das junções IGBT com o barramento CC descarregado.

Q5: Qual é a especificação de montagem e interface térmica para 6SY7000-0AD50?

Os módulos FZ1800R16KF4 EconoPACK+ requerem uma superfície de dissipador de calor plana e limpa com composto de interface térmica apropriado (graxa térmica ou almofada) e torque de montagem de acordo com a especificação da folha de dados Infineon FZ1800R16KF4. A pressão de contato inadequada ou a interface térmica contaminada aumentam significativamente a temperatura da junção sob a mesma dissipação de energia — reduzindo a confiabilidade do módulo e potencialmente causando falha prematura. Siga o manual de manutenção do chassi MASTERDRIVES para obter o torque de montagem específico e a especificação da pasta térmica.
