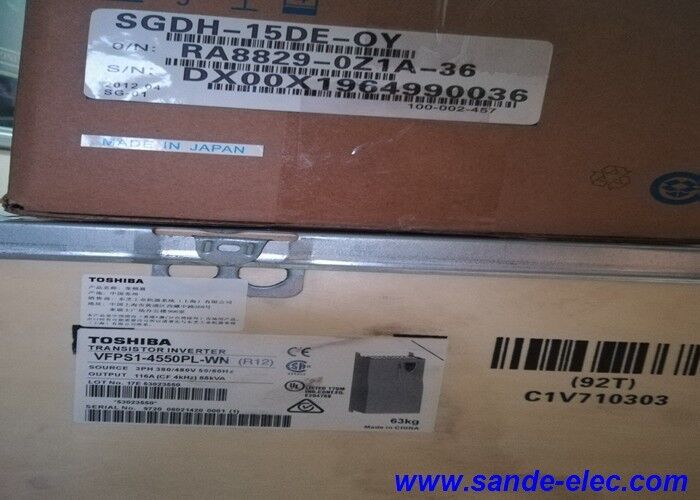

Toshiba Variable Frequency Inverter Transistor Drive VFPS1-4550PL-WN

VFPS1-4550PL-WN | Inversor Toshiba TOSVERT VF-PS1 — 55 kW / 116 A / 400 V trifásico / Acionamento de ventilador e bomba / STO / C3 EMC

TOSPERT VF-PS1 — Plataforma de acionamento de ventilador e bomba da Toshiba

O VFPS1-4550PL-WN faz parte da série TOSVERT VF-PS1 da Toshiba — uma linha de inversores de frequência variável projetada especificamente para aplicações de ventiladores e bombas em todo o espectro de potência industrial de 0,75 kW a 630 kW. O VF-PS1 foi projetado com base nas características operacionais de ventiladores e bombas centrífugas, incorporando algoritmos de controle e recursos de otimização de energia desenvolvidos especificamente para cargas de torque variável.

Com 55kW (116A, 400V trifásico), o VFPS1-4550PL-WN atende aos maiores acionamentos de ventiladores e bombas em instalações industriais e comerciais — ventiladores de torres de resfriamento, grandes unidades de tratamento de ar, bombas de processo de alta altura manométrica e acionamentos de compressores industriais.

Especificações principais

Acionamento de Ventilador e Bomba de 55kW — Lei Cúbica de Economia de Energia

A 55kW, as poupanças potenciais de energia provenientes do controlo de velocidade variável das cargas do ventilador e da bomba são substanciais:

Lei dos fãs - a relação cúbica:A potência do ventilador e da bomba é dimensionada com o cubo da velocidade. Uma ventoinha de 55kW funcionando a 80% da velocidade total consome apenas 51% da potência da velocidade total – aproximadamente 28kW em vez de 55kW. A 60% da velocidade, o consumo de energia cai para 22% da carga total – menos de 12 kW do mesmo motor de 55 kW.

Escala de economia em 55kW:Num sistema operando a 70% da velocidade média, o VF-PS1 reduz o consumo anual de energia em aproximadamente 66% em comparação com a operação em velocidade fixa com controle de amortecedor ou válvula. A taxas de energia industrial, as poupanças num conversor de frequência de 55 kW em funcionamento contínuo representam uma redução anual significativa dos custos — com períodos de retorno muitas vezes inferiores a dois anos.

O firmware VF-PS1 do VFPS1-4550PL-WN implementa algoritmos de otimização de energia que vão além da simples redução de velocidade – minimizando ativamente o fluxo do motor para qualquer condição de carga para reduzir ainda mais as perdas totais do sistema.

Cenários de aplicação

Grande acionamento do ventilador da torre de resfriamento:Um data center ou torre de resfriamento de processo industrial usa um ventilador axial de 55 kW para rejeição de calor. O VFPS1-4550PL-WN fornece controle de velocidade variável compatível com a demanda de resfriamento – operando o ventilador a 70% da velocidade durante períodos mais frios, reduzindo o consumo de energia para menos de 35% da carga total.

Acionamento da bomba de processo de alta altura manométrica:A bomba centrífuga de alta altura manométrica de uma planta de processo químico requer controle de vazão variável. O VFPS1-4550PL-WN aciona o motor da bomba de 55kW em velocidades variáveis, substituindo a operação ineficiente da válvula de controle de pressão por controle de velocidade com eficiência energética.

Perguntas frequentes

Q1: Como a série VF-PS1 difere da série VFAS1 de uso geral da Toshiba?

O VF-PS1 é o acionamento de ventilador e bomba dedicado da Toshiba — otimizado para cargas de torque variável (lei quadrada) com algoritmos de otimização de energia, predefinições de aplicação de bomba e ventilador e recursos como controle PID para regulação de pressão/fluxo e modo automático de economia de energia. O VFAS1 é o drive de uso geral da Toshiba que cobre cargas de torque constante e de torque variável sem a otimização específica da aplicação do VF-PS1. Para aplicações de ventiladores e bombas, o VF-PS1 é a escolha mais apropriada; para cargas de torque constante, como transportadores e acionamentos de máquinas, o VFAS1 é usado.

P2: O que significa a classificação C3 EMC para a instalação do VFPS1-4550PL-WN?

C3 (Categoria 3) na EN 61800-3 define o inversor como adequado para uso em ambientes industriais — o segundo ambiente (alimentação industrial de baixa tensão não conectada a áreas residenciais) com distribuição irrestrita. Os limites C3 aplicam-se às emissões conduzidas e irradiadas quando o inversor é instalado com os comprimentos e práticas de cabo recomendados. Para instalações em áreas residenciais ou mistas residenciais/industriais (requisitos da categoria C1 ou C2), pode ser necessária filtragem EMC externa adicional.

Q3: Que capacidade de controle PID o VF-PS1 oferece para regulação de bombas e ventiladores?

O TOSVERT VF-PS1 inclui um controlador PID integrado para regulação direta em circuito fechado de variáveis ​​de processo – pressão, vazão, temperatura ou nível. Um sinal de feedback de 4–20 mA ou 0–10 V de um sensor de processo é conectado à entrada analógica do inversor; o algoritmo PID ajusta automaticamente a velocidade do motor para manter o ponto de ajuste programado. Isso elimina a necessidade de um PLC externo ou controlador de processo para controle de processo baseado em velocidade de loop único na maioria das aplicações de bombas e ventiladores.

P4: Qual é o comprimento mínimo recomendado do cabo do motor para VFPS1-4550PL-WN a 55kW?

Na saída de 55 kW, a capacitância do cabo do motor gera sobretensão de onda refletida nos terminais do motor a partir da comutação PWM do inversor. A Toshiba recomenda usar cabos de motor apropriados para a tensão de saída e frequência portadora do inversor — normalmente mantendo o comprimento do cabo dentro dos limites de especificação VF-PS1 ou usando um reator de saída (filtro dv/dt ou filtro senoidal) para cabos mais longos. Confirme o comprimento máximo recomendado do cabo não filtrado no manual de instalação do VF-PS1 e compare com o comprimento real do cabo de instalação.

P5: O VFPS1-4550PL-WN suporta controle de estágio de múltiplas bombas?

Sim – o Toshiba VF-PS1 suporta modos de operação de múltiplas bombas, incluindo controle em cascata onde o inversor controla uma bomba de velocidade variável enquanto ativa e desativa bombas adicionais de velocidade fixa com base na demanda do sistema. Este modo de sistema mantém a operação eficiente em uma ampla faixa de vazão, operando a bomba controlada por VFD em velocidade ideal enquanto adiciona ou remove bombas de velocidade constante conforme a demanda total de vazão aumenta ou diminui.
