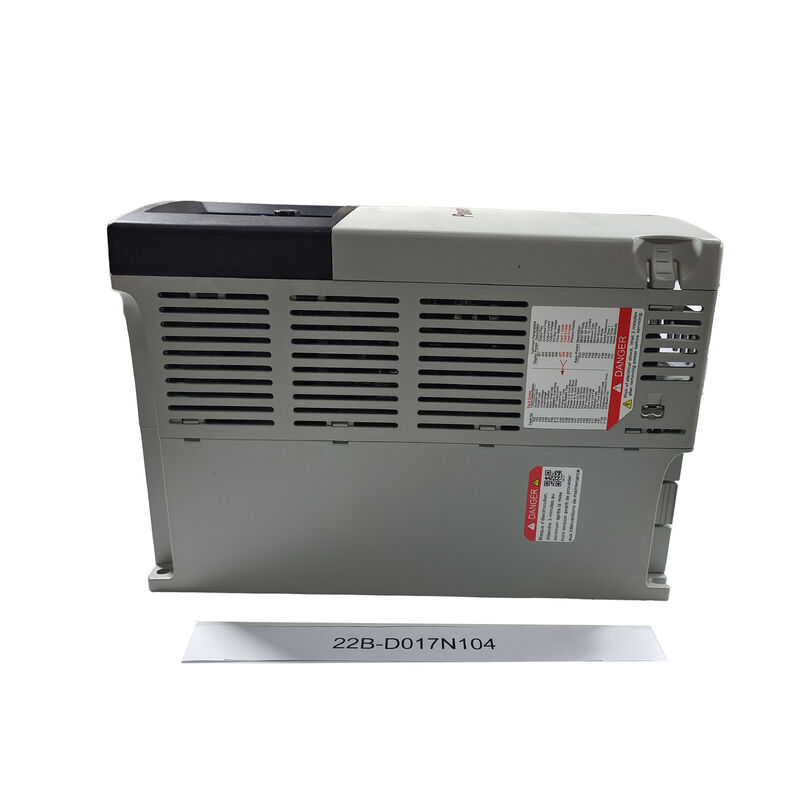

Allen Bradley Powerflex 40 22B-D017N104 Ser. A Drive AC OEM

22B-D017N104∙ Série 40 Frequência ajustável AC Drive ∙ 7.5kW / 10HP / 17A / 480V 3-Fase / freio padrão / painel montado / IP20

Série 40

O 22B-D017N104 é o modelo de 480V de 7,5 kW na gama de acionamento de frequência ajustável da Série 40.A série 40 é uma plataforma de acionamento AC amplamente implantada que visa o controle de velocidade do motor de uso geral em toda a classe de potência industrial de gama médiaCom uma potência de saída de 7,5 kW a 480 V trifásico, o 22B-D017N104 se insere na classe de potência de acionamento que abrange uma grande proporção de transportadores industriais, bombas, ventiladores,e aplicações auxiliares de máquinas-ferramenta em ambientes de alimentação de 460/480V na América do Norte.

Principais especificações

Transistor de travagem padrão Capacidade de travagem dinâmica

O 22B-D017N104 inclui um transistor de freio padrão uma distinção de capacidade significativa dos modelos sem freio:

O que o transistor de travagem faz:Quando um motor de desaceleração impulsiona a tensão do autocarro de CC acima do limiar do transistor de travagem (normalmente 750 ∼ 800 V para as unidades de 480 V),o transistor liga e liga uma resistência de travagem externa através do barramento de corrente contínua, dissipando a energia regenerada como calor na resistência.

Por que isso importa em 7,5 kW:A 7,5 kW, a inércia de carga é muitas vezes substancial.e máquinas-ferramentas nesta classe de potência pode gerar energia significativa durante a desaceleração suficiente para desencadear a proteção contra sobrevoltagem do acionamento sem dissipação controladaO transistor de travagem padrão permite:

• Tempos de paragem mais curtos:Uma desaceleração mais rápida sem viagens de sobrevoltagem é essencial para aplicações de controlo de processos e segurança.
• Desaceleração constante:Descenso de rampas controlado repetidamente, independentemente da variação da inércia da carga.
• Conformidade com a paragem de emergência:Cumprir os requisitos de tempo de parada relacionados com a segurança que a regeneração no autocarro de CC por si só não pode atingir.

Cenários de aplicação

Motor de transporte de 10 CV com travagem dinâmica:Um transportador de linha de produção requer uma parada rápida e repetível para o posicionamento do produto. 22B-D017N104's standard brake transistor enables controlled deceleration to standstill within the required stopping time — connecting a braking resistor sized for the conveyor's inertia and stopping duty cycle.

Motor de bomba de 480 V:Uma bomba de processo industrial com um motor de 10 HP requer controle de velocidade variável a partir de uma fonte de 480 V. 22B-D017N104 fornece controle de frequência ajustável em toda a faixa de funcionamento do motor.

Perguntas frequentes

Q1: Que resistência de travagem é necessária com o transistor de travagem padrão no 22B-D017N104?

A resistência mínima e a potência nominal do resistor de travagem devem ser calculadas a partir da documentação da unidade, com base no momento de inércia da carga, no tempo de desaceleração necessário,e ciclo de funcionamento dos eventos de travagemPara uma unidade de 7,5 kW a 480 V, o valor mínimo da resistência é tipicamente na faixa de 4060Ω,com uma potência nominal de pico significativamente superior à potência nominal de saída do accionador, a resistência absorve a energia regenerada de pico durante cada evento de travagemO manual de instalação da série 40 especifica a resistência mínima e o ciclo de funcionamento máximo da resistência de travagem.

P2: Qual é a diferença entre "teclado fixo" e uma opção de teclado removível ou remoto?

O teclado fixo do 22B-D017N104 está permanentemente integrado no painel frontal do acionamento ¢ não pode ser removido ou estendido por um cabo para um local de montagem remoto.Este é adequado para unidades instaladas em locais acessíveis no painel de controleAlgumas variantes da Série 40 suportam um teclado LCD remoto que se conecta através de uma porta de comunicação permitindo a operação e o monitoramento da unidade do lado de fora da porta do armário sem abrir o painel.Confirmar as opções do teclado da documentação de seleção de produtos da série 40.

Q3: Que protocolos de comunicação o 22B-D017N104 suporta para integração de PLC?

A plataforma da série 40 suporta várias opções de comunicação para controle de velocidade e integração de monitoramento do PLC.As unidades padrão incluem uma porta RS485 incorporada (normalmente com suporte a Modbus RTU ou um protocolo específico do fabricante) para comunicação serial básica. Option modules enable DSI peripheral device connection and other network communication — confirm the specific available options and network modules for the 22B-D017N104 variant from the Series 40 product documentation.

Q4: Que precauções de segurança se aplicam ao ligar a resistência de travagem ao 22B-D017N104?

O resistor de travagem liga-se aos terminais do autocarro de corrente contínua, que transportam a tensão total do autocarro de corrente contínua (aproximadamente 670-800 V a entrada AC de 480 V) durante o funcionamento e durante um período após o isolamento da rede.Isolar e bloquear a fonte de alimentação, verificar se a tensão do autocarro de corrente contínua é inferior a 50 V (após o tempo de descarga especificado), antes de ligar ou de dar serviço ao cableamento da resistência de travagem.A própria resistência de travagem pode atingir temperaturas superficiais muito elevadas durante a travagem de carga pesada.
