40HP inversor de frequência variável HAAS Vector Drive 29-10081

Automação Haas 29-10081 | Drive vetorial de 40 HP — Entrada de 230 Vca/325 Vcc para servos/Descontinuado

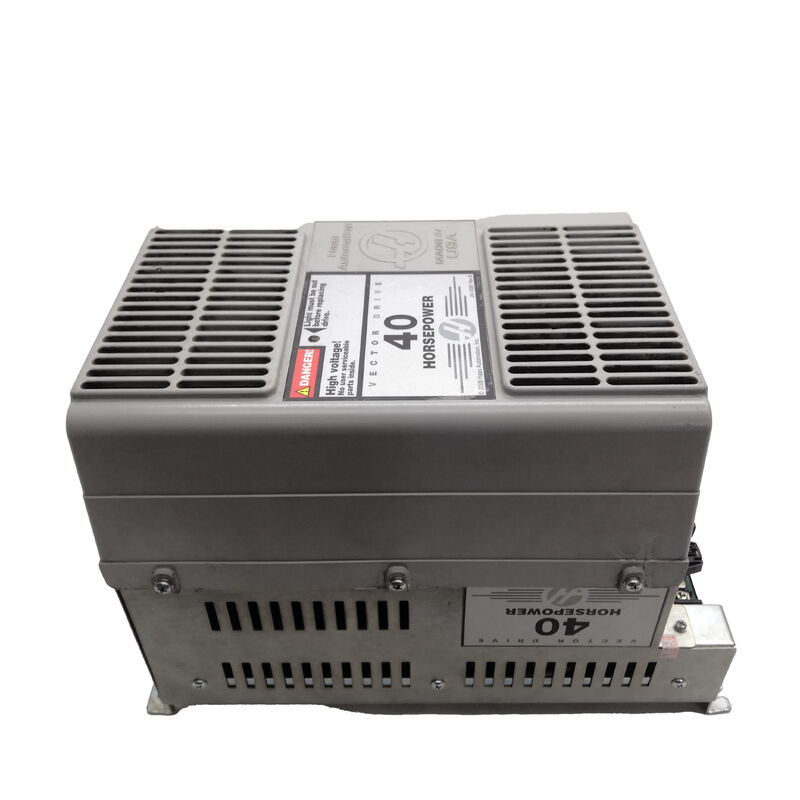

40HP Vector Drive — O coração poderoso de um centro de usinagem Haas

O 29-10081 é o acionamento vetorial de 40 HP da Haas Automation — o módulo eletrónico de potência que recebe uma entrada de rede elétrica de 230 V CA e produz 325 V CC para alimentar os servo amplificadores que acionam os motores do eixo e o fuso. Num centro de maquinação CNC da Haas, o acionamento vetorial é a etapa central de conversão de energia. Cada eixo servo-acionado e o motor do fuso extraem sua energia operacional do barramento CC que este inversor produz.

O controle vetorial do inversor (controle vetorial de fluxo) mantém controle preciso sobre a velocidade e o torque do motor do fuso sem exigir um dispositivo de realimentação de velocidade no motor — o inversor calcula o vetor de corrente necessário em tempo real a partir das equações do modelo do motor. Com 40 CV, o 29-10081 abrange a classe de potência do fuso dos centros de maquinação verticais de gama média da Haas, onde o corte pesado sustentado a altas velocidades do fuso exige um fornecimento de energia fiável e controlado.

A designação Rev B identifica uma revisão de hardware do projeto base 29-10081. A Haas fez alterações no nível de revisão para melhorar a confiabilidade ou incorporar atualizações de componentes. Ambas as versões base e Rev B atendem à mesma instalação de máquina; confirme qual revisão está instalada na etiqueta da unidade ao fazer o pedido.

Especificações principais

Padrões de falha e economia de reparo

As unidades vetoriais falham através de dois mecanismos amplos. Falhas no estágio de energia – IGBTs danificados, pontes retificadoras com falha ou capacitores de barramento CC com falha – são falhas em nível de componente que centros de reparo treinados diagnosticam e reparam diretamente. Falhas na placa de controle – circuitos integrados de driver de porta com falha, circuitos de controle DSP danificados ou falhas na fonte de alimentação na seção de controle do inversor – também podem ser reparadas, mas requerem ferramentas mais especializadas.

Como o 29-10081 foi descontinuado, o reparo costuma ser mais prático do ponto de vista econômico e logístico do que adquirir uma nova unidade. A máquina Haas não pode funcionar sem uma unidade vetorial funcional — um 29-10081 com falha para a máquina completamente. Os fornecedores especializados de reparação de conversores Haas possuem equipamentos de teste configurados para este conversor específico e podem verificar a unidade reparada sob condições de carga realistas antes da devolução.

Quando a unidade falhar, registe todos os códigos de alarme exibidos no controlo Haas, as condições de falha (carga durante o corte, inativo, ao ligar) e o estado de quaisquer LEDs indicadores na face da unidade antes de a remover. Essas informações permitem que o centro de reparos reproduza a falha e confirme que ela foi eliminada após o reparo.

Perguntas frequentes

Q1: O que é que a unidade vetorial 29-10081 realmente alimenta numa máquina Haas?

O inversor converte a rede elétrica de 230 Vca em tensão de barramento de 325 Vcc. Este barramento CC alimenta diretamente os módulos servo amplificadores que acionam todos os motores dos eixos (X, Y, Z e eixos adicionais) e o motor do fuso. Todo o movimento da máquina – posicionamento do eixo e rotação do fuso – depende do funcionamento deste inversor e da produção da tensão correta do barramento CC.

Q2: A máquina Haas mostra uma falha na unidade vetorial e não se move. A motivação é sempre a causa?

Nem sempre. As falhas do inversor vetorial também podem ser acionadas por um motor com falha, um cabo do motor danificado causando um curto-circuito, um servo amplificador com falha carregando o barramento CC ou um problema com a alimentação de entrada CA. Antes de remover o inversor, confirme a tensão de entrada CA nos terminais do inversor e inspecione visualmente todos os cabos de alimentação do motor quanto a danos. Se a falha aparecer apenas sob carga em um eixo específico, o motor ou amplificador desse eixo será a causa mais provável.

Q3: O 29-10081 pode ser reparado ou deve ser substituído?

O reparo é a abordagem padrão para esta unidade descontinuada. Os especialistas em reparação de drives Vector com equipamento de teste específico da Haas podem diagnosticar e reparar falhas de IGBT, degradação de condensadores, falhas de rectificadores e falhas de placas de controlo ao nível dos componentes. Uma unidade reparada de um centro de reparos qualificado com teste de carga funcional é uma alternativa confiável para obter uma substituição.

Q4: Qual é a diferença entre a versão base 29-10081 e a versão Rev B?

A designação Rev B indica uma revisão de hardware que a Haas fez durante a produção do 29-10081. A revisão normalmente envolve atualizações de especificações de componentes ou melhorias de circuito, mantendo as mesmas classificações elétricas e interface física. Ambas as versões atendem à mesma instalação da máquina. Confirme a revisão da unidade instalada em sua etiqueta ao solicitar uma substituição ou solicitar reparo.

Q5: O 29-10081 foi descontinuado. Onde um substituto pode ser obtido?

Através do mercado de reposição CNC da Haas – especialistas em reparos de unidades da Haas, revendedores excedentes testados e serviços de troca que possuem estoque 29-10081 de máquinas desativadas. Uma unidade de troca reparada é o caminho de fornecimento mais comum para esta unidade descontinuada. Confirme se o número da peça e o nível de revisão correspondem antes de aceitar uma substituição.
