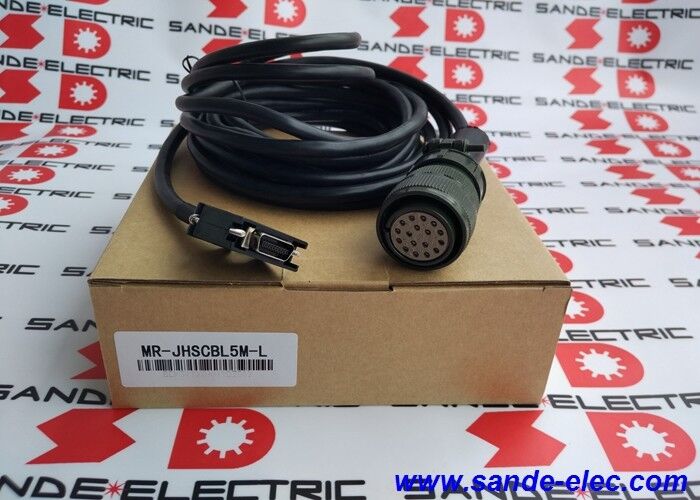

Cable de programação MR-JHSCBL5M-L para Mitsubishi Servo Power Encoder MRJHSCBL5ML

MR-JHSCBL5M-L | Cabo de realimentação do codificador Mitsubishi MELSERVO J2S - 5m / 10 núcleos / HC-SFS / HC-LFS / HC-UFS / HC-RFS

Cabo codificador MELSERVO J2S para série de motores HC

O MR-JHSCBL5M-L é o cabo de realimentação do codificador de 5 metros da Mitsubishi Electric para a série de servo amplificadores MELSERVO MR-J2S — o cabo que conecta a interface do codificador do amplificador MR-J2S às famílias de servomotores HC-SFS, HC-LFS, HC-UFS e HC-RFS. Este cabo é um componente definido da cadeia de sinal do servo sistema J2S - o caminho de feedback do encoder que permite o controle de posição e velocidade em malha fechada.

A série de cabos MR-JHS é específica para o sistema servo J2S e suas famílias de motores HC compatíveis. A designação "JHS" identifica o cabo para a interface do encoder de alta velocidade J2S - diferente dos cabos de encoder usados ​​com outras gerações de servos Mitsubishi (MR-J3, MR-J4) ou outras famílias de motores.

Especificações principais

Série de motores compatíveis — Famílias HC para MR-J2S

Série HC-SFS:Motores de torque padrão de alta inércia — para aplicações de servoposicionamento de uso geral que exigem torque moderado a alto em velocidades médias. Usado em acionamentos de transportadores, equipamentos de produção e eixos de automação industrial em geral.

Série HC-LFS:Servomotores de baixa inércia — para aplicações de alta dinâmica que exigem resposta rápida de aceleração e desaceleração. Emparelhado com amplificadores MR-J2S em eixos de máquinas de alto ciclo e equipamentos de embalagem.

Série HC-UFS:Servomotores de inércia ultrabaixa — para aplicações de resposta dinâmica mais alta, onde minimizar a inércia do rotor é fundamental. Usado em unidades de coleta e colocação de alta velocidade, aplicação de etiquetas e processamento de web.

Série HC-RFS:Servomotores de estrutura pequena e inércia superbaixa — para acionamentos de eixo compactos e de resposta rápida em equipamentos de montagem e posicionamento de precisão.

Todas as quatro famílias de motores usam a mesma interface de cabo do encoder JHS — o MR-JHSCBL5M-L serve como um cabo de conexão universal nesta linha de motores HC dentro do sistema J2S.

Aplicativos

Eixos da máquina-ferramenta CNC MELSERVO J2S:Centros de usinagem CNC, centros de torneamento e retificadoras usando servo amplificadores MR-J2S com motores HC-SFS ou HC-LFS — um MR-JHSCBL5M-L por eixo.

Posicionamento servo de automação industrial:Indexação de transportadores, eixos de máquinas de transferência e servoacionamentos de máquinas de montagem usando amplificadores MR-J2S e motores da série HC.

Máquinas de embalagem e etiquetagem:Motores HC-LFS e HC-UFS em eixos de empacotamento de alta velocidade controlados por amplificadores MR-J2S.

Manutenção do sistema legado:Máquinas-ferramenta MR-J2S instaladas e sistemas de automação que exigem substituição do cabo do encoder após troca do motor ou danos no cabo durante trabalhos de manutenção.

Perguntas frequentes

Q1: O MR-JHSCBL5M-L pode ser usado com amplificadores MR-J3 ou MR-J4?

Não — a série de cabos MR-JHSCBL é específica para a interface do codificador MR-J2S. Os amplificadores MR-J3 usam um conector de codificador diferente (a família de cabos MR-J3ENCBL, formato de conector A2). Os amplificadores MR-J4 usam ainda outra interface (DRIVE-CLiQ para servo motores lineares ou conectores de encoder específicos do MR-J4 para motores rotativos). O formato do conector e a atribuição dos pinos são incompatíveis entre as gerações de servos – sempre combine o cabo com a série específica do amplificador na instalação.

Q2: Qual é a diferença entre MR-JHSCBL5M-L (5m) e MR-JHSCBL2M-L (2m)?

Ambos são idênticos em todas as especificações – mesma compatibilidade de motor (HC-SFS/LFS/UFS/RFS), mesmo amplificador (MR-J2S), mesmo tipo flexível padrão, mesmo formato de conector. O comprimento é a única diferença: 5m vs 2m. Selecione com base na distância de roteamento real mais a permissão do loop de serviço.

Q3: O MR-JHSCBL5M-L tipo L requer alguma precaução especial de instalação da bandeja de cabos?

O tipo L é classificado para instalação estática ou de movimento lento — não para serviço contínuo em trilhos de cabos. Se a instalação do cabo exigir roteamento em uma bandeja de cabos que passe por ciclos contínuos de abertura/fechamento com o movimento do eixo, a variante tipo H correspondente deverá ser usada. Para roteamento completamente estático em bandejas de cabos, conduítes ou clipes fixos, o tipo L fornece a especificação correta e econômica.

P4: Quais tipos de motores HC exigem especificamente o MR-JHSCBL5M-L e quais usam cabos diferentes?

MR-JHSCBL5M-L atende motores HC-SFS, HC-LFS, HC-UFS e HC-RFS. Outras famílias de motores HC podem usar diferentes tipos de cabos de encoder dentro da linha de cabos MR-J2S — por exemplo, motores da série HC-KFS ou motores HC com diferentes formatos de conector de encoder. Confirme na lista de cabos do manual de instruções do servo amplificador MELSERVO MR-J2S que MR-JHSCBL5M-L é especificado para o modelo exato do motor HC na instalação.
