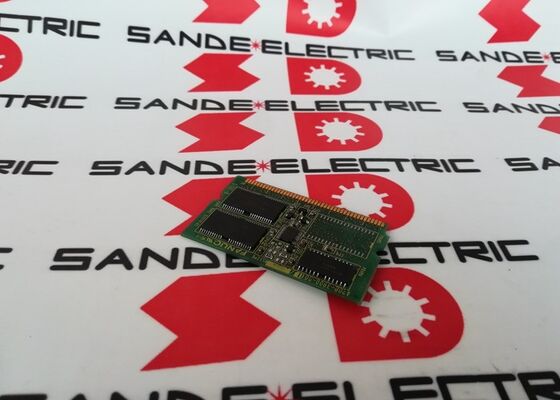

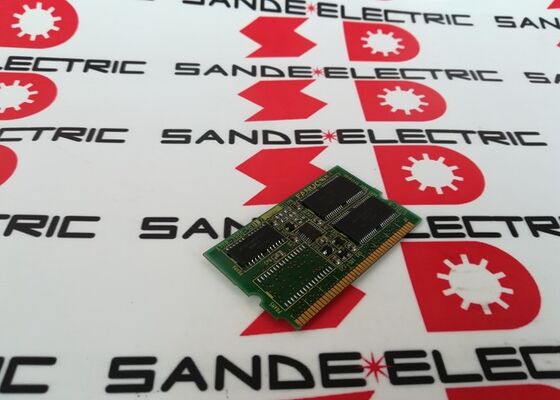

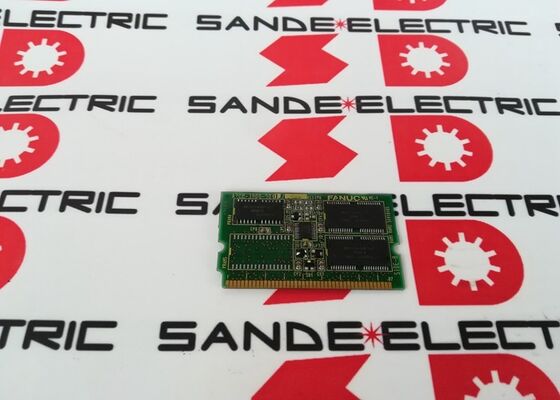

USED Fanuc A20B-3900-0041 Cartão de memória placa de circuito A20B39000041 A2OB-39OO-OO41

A20B-3900-0041 ∙ FANUC i-Series 8MB DRAM Memory Module 16i / 18i / 20i / 21i / DIMM Plug-In / A20B-3900 Série

Modulos de memória plug-in para CNC da série i

A série A20B-3900 é a família de módulos de memória plug-in da FANUC para a plataforma CNC da série i.Estas placas compactas de formato DIMM adicionam recursos de memória específicos para a CPU e a arquitetura de memória da placa principal CNC:

Módulos FROM:Os módulos Flash ROM armazenam software do sistema e programas opcionais.

Módulos DRAM:A A20B-3900-0041 (8MB DRAM) é o módulo DRAM confirmado para a plataforma da série i.

Estes módulos são ligados diretamente à placa principal CNC pequenas placas autônomas que deslizam para posições de conector definidas ao lado da placa da CPU e outros módulos funcionais.

Principais especificações

A20B-8100-0135 Configuração Onde se encontra este módulo

Fixtech.com confirma os pares A20B-3900-0041 com a placa CPU A20B-3300-0050 na placa principal A20B-8100-0135. A configuração completa A20B-8100-0135 (FANUC 18i-A LCD Mounted Main PCB) inclui:

A notação entre parênteses "A20B-3300-0050 ((A20B-3900-0041) " indica que o módulo DRAM se conecta ou se combina diretamente com o cartão da CPU. Os dois funcionam juntos como unidade de processador e memória do CNC.

Cenários de aplicação

Falha da DRAM da série i:Um CNC FANUC 18i-A desenvolve alarmes de erro de memória ou não inicializa uma falha de POST (Power-On Self Test) atribuível a DRAM defeituosa.A partida CNC termina normalmente..

Expansão ou atualização da memória CNC:Um antigo CNC FANUC 16i é submetido a uma atualização de manutenção.

Perguntas frequentes

P1: O A20B-3900-0041 é um módulo DRAM ou um módulo FROM?

"Módulo de memória DRAM Dimm / Memória de 8 MB para os controles Fanuc 16i, 18i, 20i e 21i. " Este é um módulo DRAM (memória de trabalho volátil) não um módulo FROM (Flash ROM não volátil).O A20B-3900-0014 é o módulo FROM separado para uma plataforma semelhante da série i..

P2: A substituição do A20B-3900-0041 afeta os parâmetros ou programas CNC armazenados?

Não. Como DRAM, o A20B-3900-0041 é volátil, perdendo seu conteúdo sempre que a energia CNC é desligada.A substituição do módulo DRAM não afeta quaisquer dados CNC persistentes.

P3: Pode o A20B-3900-0041 ser testado em banco antes da instalação?

Como qualquer dispositivo DRAM, o A20B-3900-0041 requer um sistema hospedeiro para testar - ele precisa do endereço, dados e sinais de controle da placa da CPU para ser exercido.

Q4: Que sintomas de falha apontam para A20B-3900-0041 como a falha?

Falha do CNC em completar o POST (auto-teste de ligação), alarmes de erro de paridade de memória,ou reinicializações aleatórias CNC que se correlacionam com a temperatura de funcionamento CNC (células DRAM quentes que falham sob estresse térmico) indicam suspeita do módulo DRAM. O teste de memória POST do CNC exerce especificamente a DRAM na inicialização. Um alarme de erro de memória POST aponta diretamente para o módulo DRAM.
