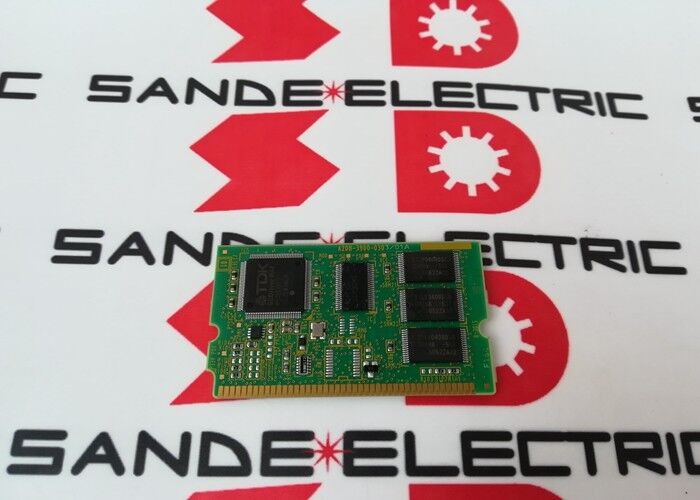

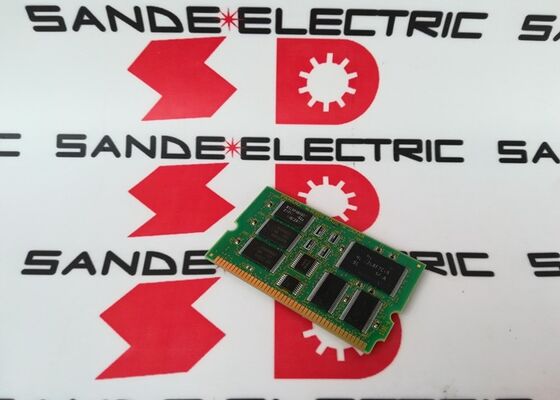

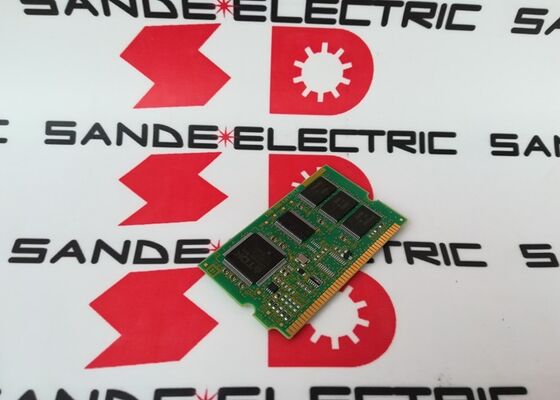

Novo painel de PCB Fanuc A20B-3900-0303 A20B39000303 A2OB-39OO-O3O3

A20B-3900-0303 | Módulo de memória FANUC FROM/SRAM — Flash ROM e SRAM combinados/Cartão de memória CNC/Série A20B-3900

FROM + SRAM — Duas tecnologias de memória, um módulo

O A20B-3900-0303 combina dois tipos de memória fundamentalmente diferentes em um único módulo plug-in:

DE (memória flash somente leitura):Memória não volátil que retém seu conteúdo permanentemente sem energia ou bateria reserva. FROM armazena o software principal do CNC - o kernel do sistema operacional, firmware de controle de movimento, programa ladder PMC, software opcional e programas macro. Este conteúdo sobrevive a ciclos de energia e falhas de bateria sem perdas. A atualização FROM requer uma operação de escrita deliberada utilizando o carregador de software no modo de arranque da FANUC.

SRAM (memória estática de acesso aleatório):Memória volátil de alta velocidade usada para dados operacionais durante a execução do CNC — tabelas de correção de ferramentas, sistemas de coordenadas de trabalho, variáveis ​​macro e outros dados acessados ​​com frequência. Ao contrário dos módulos CMOS RAM usados ​​nas gerações mais antigas de CNC, a SRAM nos módulos A20B-3900 não requer bateria reserva, uma vez que o FROM do CNC já armazena os dados de configuração primários.

Principais informações do produto

O que é armazenado em FROM

A seção DE das lojas A20B-3900-0303:

Software de sistema CNC:O kernel operacional CNC da FANUC — o software em tempo real que gerencia a interpolação de eixos, a execução do PMC, a exibição do operador e todas as funções do CNC. Este software é fornecido pela FANUC e não pode ser modificado pelo utilizador final.

Software opcional:Funções opcionais licenciadas do CNC (por exemplo, controle avançado de contorno, controle AI, rosqueamento rígido, programação conversacional) — armazenadas em FROM como módulos de software separados que ficam ativos quando a licença opcional correspondente é registrada.

Programa escada PMC:A lógica de sequência do PLC da máquina-ferramenta — gerenciando trocas de ferramentas, refrigeração, intertravamentos de portas e toda a automação da máquina. Armazenado em FROM para retenção não volátil.

Programas macro (O9000–O9999):Programas de macro personalizados e definições de ciclo fixo instalados no nível da máquina — retidos em FROM para persistência confiável.

Cenários de aplicação

FALHA DO módulo:Um CNC FANUC desenvolve falhas de arranque do sistema, erros aleatórios de soma de verificação FROM ou sintomas de corrupção de software. Após a eliminação das falhas na fonte de alimentação, o módulo FROM/SRAM A20B-3900-0303 é identificado. A substituição requer uma recarga FROM completa seguida pela restauração de parâmetros e programas a partir do backup.

Reconstrução do sistema CNC:Uma unidade de controlo CNC da FANUC foi reconstruída com novo hardware de memória. O A20B-3900-0303 é instalado em branco – todos os arquivos de software, parâmetros e programas FROM são carregados do conjunto completo de backup da máquina.

Perguntas frequentes

Q1: Por que todos os arquivos, parâmetros e programas FROM devem ser recarregados após a substituição do A20B-3900-0303?

A seção FROM do módulo armazena o software do sistema CNC e o ladder PMC — eles não são armazenados em nenhum outro local da unidade de controle CNC. A seção SRAM contém dados operacionais. Um A20B-3900-0303 novo ou de substituição começa em branco - tanto FROM quanto SRAM estão vazios. Sem carregar os arquivos FROM o CNC não consegue inicializar. Sem restaurar os parâmetros e programas, o CNC não poderá funcionar corretamente mesmo depois da carga DO. Um backup completo e verificado de todos esses conjuntos de dados é essencial antes de qualquer substituição do módulo FROM.

Q2: Quais ferramentas de backup são necessárias para salvar e restaurar dados A20B-3900-0303?

Os arquivos FROM são copiados usando a tela BOOT da FANUC ou o carregador de software CNC — normalmente para um PC via Ethernet ou cartão CF. O backup dos parâmetros e programas é feito através da tela de configurações do SISTEMA do CNC usando interfaces seriais RS-232, Ethernet ou cartão de memória. Para sistemas das Séries 30i/31i/32i (as plataformas alvo para módulos A20B-3900-030x), a comunicação FANUC FOCAS2 baseada em Ethernet fornece o método de backup de grandes dados mais fiável.

Q3: O A20B-3900-0303 é intercambiável com o A20B-3900-0298 (32 MB FROM / 2 MB SRAM)?

Não necessariamente. Diferentes variantes da família A20B-3900-030x possuem diferentes capacidades de SRAM e podem atender a diferentes configurações de opções de CNC. A especificação de hardware do CNC define qual variante do módulo FROM/SRAM é correta – ajustar um módulo com a capacidade SRAM errada causa erros de configuração de memória do CNC. Confirme o número de peça necessário na etiqueta do módulo instalado e na documentação de hardware FANUC aplicável.

P4: O que significa "Troca de núcleo necessária" para A20B-3900-0303?

Troca principal significa que a política de substituição do fornecedor exige a devolução do módulo antigo ao comprar um substituto - o módulo devolvido (principal) é recondicionado e devolvido ao estoque. Esta política é comum para módulos de memória FANUC. O requisito técnico por parte do usuário é garantir que o módulo antigo esteja disponível para troca de devolução como condição da transação.

Q5: Se o CNC inicializar com sucesso, mas apresentar erros de parâmetro, o A20B-3900-0303 falhou?

Não necessariamente. Uma inicialização bem-sucedida com erros de parâmetro indica que a seção FROM (contendo o software do sistema) está funcional, mas a seção de parâmetros/dados foi corrompida ou limpa. Isso pode acontecer após: uma substituição do módulo FROM (parâmetros ainda não recarregados), um evento de perda de memória relacionado à bateria (se aplicável ao tipo de módulo específico) ou uma limpeza manual da memória. Carregue os parâmetros corretos do backup antes de concluir que o módulo falhou.
