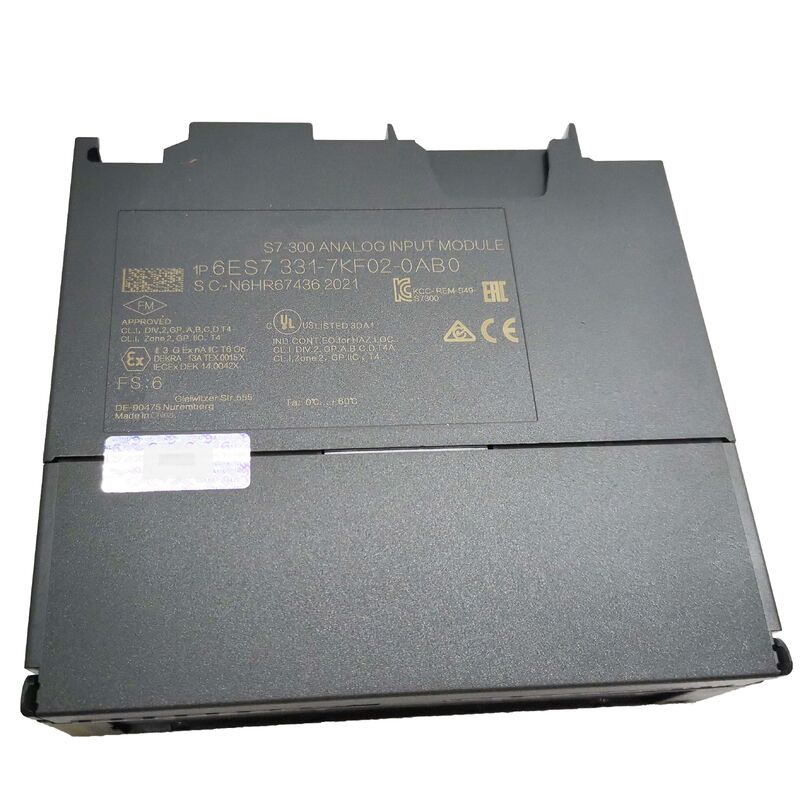

Siemens 6ES7331-7KF02-0AB0 | SIMATIC S7-300 SM 331 Módulo de Entrada Analógica — 8 Canais Isolados, Selecionável 9/12/14 Bits, Tensão / Corrente / Termopar / RTD, Diagnóstico, 20 Pinos

Visão Geral

O Siemens 6ES7331-7KF02-0AB0 é um dos módulos de entrada analógica mais versáteis e amplamente utilizados no portfólio SIMATIC S7-300.

O SM 331 AI 8×12Bit faz algo que a maioria dos módulos de entrada analógica no mercado não faz: ele lida com quatro categorias de sinal completamente diferentes — tensão, corrente, termopar e resistência/RTD — no mesmo módulo, com cada grupo de canais independentemente configurável através de parâmetros do STEP 7.

Um único módulo de 40 mm de largura no rack S7-300 pode ler simultaneamente transmissores de pressão em 4–20mA nos canais 1 e 2, um medidor de vazão em 0–10V no canal 3, sensores de temperatura de termopar nos canais 5–6 e elementos de temperatura RTD Pt100 nos canais 7–8. Sem adaptadores de hardware adicionais, sem módulos especializados separados, sem arranjos de fiação complexos — apenas a configuração dos parâmetros do grupo de canais para corresponder aos tipos de instrumentos de campo.

Essa capacidade multitype é uma consequência direta da arquitetura ADC integradora do módulo combinada com condicionamento de sinal frontal programável.

O tipo de medição de cada canal de entrada é definido em software (configuração de hardware do STEP 7), e o módulo ajusta sua impedância de entrada interna, escalonamento e algoritmo de conversão de acordo.

Os canais de termopar aplicam a curva de linearização não linear apropriada (correção do coeficiente Seebeck) para converter o sinal de milivolt em uma unidade de engenharia de temperatura; os canais RTD aplicam a equação Callendar-Van Dusen para linearização Pt100 ou o polinômio apropriado para Ni100, contabilizando automaticamente a relação não linear resistência-temperatura.

O programador lê inteiros padrão de 16 bits da imagem de processo do módulo — já escalonados para graus Celsius ou a unidade de engenharia configurada — sem implementar nenhum processamento de sinal no programa do usuário.

Especificações Principais

Resolução vs. Velocidade de Conversão — O Trade-off de 9/12/14 Bits

A resolução do SM 331 não é uma especificação fixa — é um parâmetro programável que determina a velocidade de conversão para cada par de canais.

O princípio de integração do ADC significa que tempos de integração mais longos produzem conversões mais precisas (maior resolução), enquanto tempos de integração mais curtos sacrificam a resolução em prol de atualizações mais rápidas. Compreender esse trade-off é essencial para configurar o módulo corretamente:

9 bits (integração de 2.5ms): A configuração mais rápida — útil quando a dinâmica do processo é rápida e a precisão da medição é secundária.

A resolução de 9 bits (512 passos em toda a faixa de entrada) fornece cerca de 20mV de resolução em uma entrada de ±5V, o que é grosseiro para os padrões de controle de processo.

Aplicações para esta configuração são incomuns em medição de processo em estado estacionário, mas podem se aplicar a cenários de controle de máquinas com ciclos rápidos onde um valor analógico aproximado é atualizado rapidamente.

12 bits (integração de 16.67ms ou 20ms): A configuração padrão para a maioria das aplicações de controle de processo, correlacionando-se com rejeição de ruído de 50Hz e 60Hz, respectivamente.

A resolução de 12 bits (4096 passos) fornece aproximadamente 2.5mV de resolução em uma entrada de ±5V — mais do que adequado para a precisão típica de ±0.5% de loops de corrente de 4–20mA e transmissores industriais.

A rejeição de ruído em 50Hz ou 60Hz de integração é crítica: essas frequências são exatamente a interferência da rede elétrica CA que se acopla à fiação do instrumento de campo, e a integração por exatamente um ciclo da rede cancela o componente CA no resultado do ADC.

14 bits (integração de 100ms): A maior resolução, correlacionando-se com rejeição de ruído de 10Hz.

O modo de 14 bits (16384 passos, aproximadamente 0.6mV de resolução em ±5V) é usado para medições de termopar e RTD onde os níveis de sinal são milivolts e a precisão da medição de deriva térmica é mais importante do que a velocidade de atualização.

Processos de temperatura mudam lentamente o suficiente para que o tempo de conversão de 100ms seja totalmente aceitável.

Isolamento Óptico — Por Que Importa em Ambientes Industriais

O isolamento óptico do SM 331 entre os circuitos de campo e o backplane do S7-300 não é um recurso de marketing — é uma necessidade de engenharia em muitos ambientes de instalação. Sem isolamento, o retorno do sinal de cada instrumento de campo (referência de 0V) é conectado ao terra do backplane do PLC através da fiação de entrada do módulo.

Em uma grande instalação onde os instrumentos de campo são distribuídos pelo chão da fábrica, diferentes pontos de aterramento podem estar em potenciais diferentes devido a loops de terra — caminhos de corrente formados pela combinação de terras do chassi do dispositivo de campo, blindagens de cabo e aço estrutural do edifício.

Essas diferenças de potencial de terra aparecem como tensões de modo comum através da entrada diferencial do módulo analógico e corrompem a medição.

O isolamento óptico quebra esse caminho de tensão de modo comum: o sinal de campo cruza da fiação de campo para a eletrônica digital através de uma barreira de luz, sem conexão condutiva.

Tensões de modo comum até a classificação de isolamento (250V CA) entre o circuito de campo e o backplane do PLC são bloqueadas pela barreira óptica e não afetam a medição.

Em instalações com inversores de frequência, acionadores de motor e dispositivos de campo acoplados por transformador em infraestrutura de cabo compartilhada, o isolamento óptico é a diferença entre medições estáveis e precisas e deriva e ruído de valor analógico inexplicáveis.

Entrada de Termopar — Linearização e Compensação de Junção Fria

A medição de termopar introduz dois desafios que o SM 331 lida internamente. Primeiro, a tensão Seebeck gerada por um termopar é não linear — um termopar Tipo K gerando 41.269mV a 1000°C, mas apenas 20.644mV a 500°C, não 20.635mV como um modelo puramente linear preveria.

O SM 331 aplica a tabela de linearização ITS-90 apropriada para cada tipo de termopar configurado (E, J, K, L, N), convertendo a leitura bruta de milivolt diretamente para temperatura sem qualquer programação necessária no código do usuário do S7-300.

Segundo, medições de termopar requerem compensação de junção fria: a tensão Seebeck corresponde à diferença de temperatura entre a junção quente (no ponto de medição do processo) e a junção fria (onde o fio do termopar se conecta ao instrumento).

O SM 331 mede a temperatura em seus próprios terminais (a junção fria) usando um sensor de temperatura interno, e adiciona essa compensação à tensão Seebeck medida para produzir a temperatura absoluta da junção quente.

Essa compensação interna é precisa quando o SM 331 está em temperatura uniforme e conhecida — em um gabinete de controle bem gerenciado com temperatura ambiente de 20–40°C, a compensação interna é adequada para a maioria dos requisitos de controle de processo.

Para precisão de nível de laboratório, uma caixa de compensação de junção fria externa fornece medição de temperatura de junção de referência no ponto de terminação do fio.

Monitoramento de Quebra de Fio e Capacidades de Diagnóstico

O SM 331 fornece monitoramento ativo de quebra de fio nos canais configurados. Para loops de corrente de 4–20mA, um sinal abaixo de 3.6mA (abaixo da linha de base normal de 4mA de zero vivo) indica um fio quebrado, transmissor falho ou sensor sem energia — o módulo detecta essa condição e gera uma interrupção de diagnóstico.

Para entradas de termopar, o módulo aplica uma pequena corrente de polarização e monitora a impedância de entrada — um termopar em circuito aberto (fio quebrado ou junção falha) é detectado e relatado.

Para entradas de tensão, a detecção de quebra de fio não é significativa (uma entrada de tensão flutuante em circuito aberto lê um valor indeterminado, não um indicador de falha específico).

Esses diagnósticos são comunicados através do mecanismo de interrupção de diagnóstico do S7-300: quando uma quebra de fio é detectada, o SM 331 aciona uma interrupção que ativa a OB82 no programa da CPU S7-300.

O bloco de organização OB82 recebe as informações de diagnóstico, incluindo o número do canal e o tipo de falha, e o programador pode escrever a OB82 para gerar um alarme, registrar o evento ou substituir um valor seguro de fallback para o canal falho no programa de controle.

Essa notificação automática de falha é muito mais robusta do que sondar cada canal em busca de valores fora da faixa — ela fornece notificação imediata, independentemente do ciclo de varredura da CPU, e garante que nenhum evento de falha passe despercebido, mesmo durante períodos de alta carga da CPU.

FAQ

Q1: Quantos canais podem estar ativos simultaneamente e diferentes pares de canais podem usar diferentes tipos de medição no mesmo módulo?

Todos os oito canais podem estar ativos simultaneamente — o SM 331 converte todos os canais habilitados ciclicamente, não um por um de forma selecionável. No entanto, os canais são agrupados em pares (canais 0–1, 2–3, 4–5, 6–7), e todos os canais dentro de um par devem ser configurados com o mesmo tipo de medição e resolução.

Isso significa que você pode ter: canais 0–1 configurados para corrente de 4–20mA (12 bits), canais 2–3 para tensão de ±10V (12 bits), canais 4–5 para termopar Tipo K (14 bits) e canais 6–7 para RTD Pt100 (14 bits) — todos operando simultaneamente no mesmo módulo.

A única restrição é o agrupamento em pares — ambos os canais em um par compartilham a mesma configuração. Essa arquitetura de quatro pares, independentemente configurável, é o que torna o SM 331 tão versátil: um único módulo lida com a maior parte da diversidade de sinais que uma instalação de planta de processo tipicamente apresenta.

Q2: Como o princípio de conversão integrador alcança a supressão de interferência e qual tempo de integração deve ser selecionado para sistemas de energia de 50Hz vs. sistemas de 60Hz?

O ADC integrador (dual-slope) funciona carregando um capacitor com o sinal de entrada por um intervalo de tempo fixo (o tempo de integração) e, em seguida, medindo quanto tempo leva para descarregar o capacitor a uma taxa de referência.

Qualquer sinal de interferência CA que complete exatamente um número inteiro de ciclos durante o tempo de integração contribui com carga líquida zero para o capacitor — seus meio-ciclos positivos são cancelados por seus meio-ciclos negativos.

Isso é chamado de supressão de interferência síncrona. Para rede elétrica CA de 50Hz (prevalente na Europa, Ásia, Austrália), selecionar um tempo de integração de 20ms garante que exatamente um ciclo completo de 50Hz seja integrado, cancelando a interferência na frequência da rede.

Para rede elétrica CA de 60Hz (América do Norte, partes da Ásia e América do Sul), selecionar 16.67ms garante que exatamente um ciclo completo de 60Hz seja integrado.

Selecionar o tempo de integração incorreto para a frequência da rede local resulta em uma rejeição de ruído significativamente degradada — a interferência não é mais cancelada síncronamente.

A configuração de 50Hz é a mais comum globalmente; 60Hz deve ser explicitamente especificado para instalações norte-americanas.

A configuração de 400Hz (2.5ms) não fornece supressão de rede significativa e destina-se a medições dinâmicas de alta velocidade, não a variáveis de processo em estado estacionário.

Q3: Qual é o comprimento máximo do cabo para conexões de termopar e 4–20mA ao SM 331, e qual tipo de cabo é recomendado?

Para conexões de termopar, o cabo é o fio de extensão de termopar ou cabo de compensação — cabo especial com condutores feitos da mesma liga (ou liga termicamente equivalente) que o próprio termopar.

Cabo de cobre padrão não pode ser usado para conexões de termopar porque qualquer junção de cobre no circuito do termopar cria uma junção termoelétrica adicional que introduz erro de medição.

O cabo de extensão de termopar deve ser blindado para rejeitar interferência eletromagnética, e a blindagem deve ser aterrada em apenas uma extremidade (tipicamente na extremidade do SM 331) para evitar a criação de loops de terra.

O comprimento máximo do cabo para conexões de termopar é tipicamente limitado pela resistência do cabo — o SM 331 aceita resistências de fonte de até vários quilohms sem degradação significativa da precisão.

Para loops de corrente de 4–20mA, o loop opera no princípio de que a magnitude da corrente é independente da resistência do cabo até o limite de tensão de conformidade do loop. Cabo de instrumento blindado de par trançado padrão (Belden 8760 ou equivalente) de 18–22 AWG é típico.

O loop pode operar em centenas de metros de cabo sem degradação do sinal, sujeito à resistência total do loop estar dentro da especificação de tensão de conformidade do transmissor.

Q4: Como o SM 331 é configurado no STEP 7, e existem interrupções de hardware para violação de limite disponíveis neste módulo?

O SM 331 é configurado na ferramenta HW Config (Configuração de Hardware) do STEP 7, selecionando o módulo do catálogo de hardware e abrindo seu diálogo de parâmetros.

Os parâmetros de configuração incluem: ativação/desativação de canal para cada canal, tipo de medição (tensão, corrente, tipo de termopar, tipo de RTD) por par de canais, tempo de integração/resolução por par de canais, habilitação de interrupção de diagnóstico (monitoramento de quebra de fio) e habilitação de interrupção de processo com valores de limite superior e inferior configuráveis por canal.

Quando as interrupções de processo são habilitadas e um valor medido cruza um limite configurado, o SM 331 gera uma interrupção de hardware que aciona a OB40 na CPU. A OB40 recebe o número do canal e o status de overflow/underflow, permitindo que o programador responda imediatamente a eventos de limite de processo sem sondagem.

Tanto a interrupção de diagnóstico (OB82, para quebra de fio e falha de hardware) quanto a interrupção de processo (OB40, para violação de limite) devem ser programadas na aplicação S7-300 — se a OB40 ou OB82 não estiverem presentes no programa, a CPU entrará em STOP quando ocorrer uma interrupção do SM 331, pois interrupções não tratadas são consideradas erros fatais no sistema S7-300.

Q5: Qual é a diferença entre o SM 331 7KF02-0AB0 e o SM 331 1KF00-0AB0 mais simples, e como um engenheiro deve escolher entre eles?

Os dois módulos compartilham a mesma contagem de canais (8) e o mesmo fator de forma físico (20 pinos, slot padrão do rack S7-300), mas diferem significativamente em capacidade e custo.

O 6ES7331-1KF00-0AB0 é o módulo de entrada analógica de 8 canais não isolado e de menor custo — ele não fornece isolamento óptico entre os circuitos de campo e o backplane, limitando seu uso a instalações onde todos os instrumentos de campo compartilham uma referência de terra comum com o PLC e onde problemas de loop de terra não são uma preocupação.

Ele suporta medição de tensão e corrente, mas não entradas de termopar ou RTD nativamente.

O 6ES7331-7KF02-0AB0 (este módulo) fornece isolamento óptico completo, resolução selecionável (9/12/14 bits) e cobertura completa de entradas de tensão, corrente, termopar (E, J, K, L, N com linearização de hardware) e RTD (Pt100, Ni100 com linearização). A capacidade adicional vem com um custo mais alto — o 7KF02 custa aproximadamente o dobro do 1KF00 em condições normais de mercado.

O princípio de seleção é: usar o 1KF00 para aplicações sensíveis ao custo onde todos os sinais são tensão ou corrente, o ambiente de instalação é eletricamente limpo e o isolamento de loop de terra não é necessário.

Use o 7KF02 quando entradas de termopar ou RTD estiverem presentes, quando a instalação incluir inversores de frequência, grandes motores ou outras fontes de EMI, quando os instrumentos de campo forem distribuídos pela planta com diferentes pontos de aterramento, ou quando a aplicação de medição exigir a maior precisão que a resolução de 14 bits oferece.
