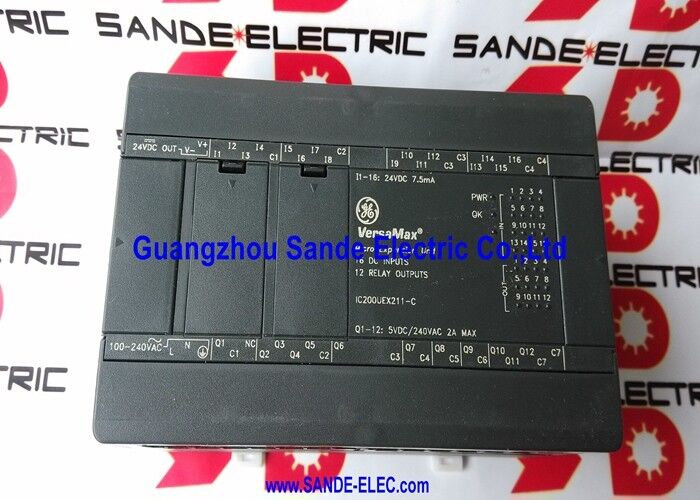

GE Fanuc IC200UEX211-C Unidade de Expansão VersaMax Micro
Visão Geral
O IC200UEX211-C pertence à família unidade de expansão VersaMax Micro de 28 pontos. A folha de dados do produto VersaMax Micro da Emerson lista IC200UEX211 como uma expansão de 28 pontos com 16 entradas de 24 VCC, 12 saídas a relé e fonte de alimentação de 120/240 VCA.
Um capítulo do manual do usuário VersaMax Micro para IC200UEX211 afirma ainda que a unidade aceita dezesseis entradas CC, fornece doze saídas a relé normalmente abertas e usa 100 a 240 VCA de potência de entrada nominal.
O mesmo manual descreve os circuitos de entrada como configuráveis para lógica positiva ou negativa, identifica as saídas a relé como Forma A (SPST) normalmente abertas e observa que as saídas podem controlar dispositivos de campo como acionadores de motor, solenoides e indicadores.
Ele também especifica uma fonte de alimentação de saída de +24 VCC de até 200 mA para circuitos de entrada e dispositivos de usuário, além de detalhes de alimentação CA, incluindo operação de 50/60 Hz, tempo de retenção e corrente de entrada típica.
Dados Técnicos
| Parâmetro |
Valor |
| Número da Peça |
IC200UEX211-C |
| Fabricante |
GE Fanuc / Emerson |
| Tipo de Produto |
unidade de expansão VersaMax Micro de 28 pontos |
| Potência de Entrada |
120/240 VCA nominal |
| Frequência |
50/60 Hz |
| Entradas Digitais |
16 x 24 VCC |
| Lógica de Entrada |
Lógica positiva ou negativa |
| Saídas a Relé |
12 x saídas a relé normalmente abertas |
| Tipo de Saída |
Forma A (SPST) |
| Classificação da Saída |
2 A por saída a relé |
| Carga Resistiva Máxima do Relé |
2 A a 24 VCC / 240 VA |
| Saída Auxiliar de +24 VCC |
200 mA máx. |
| Faixa de Entrada CA |
100 -15% a 240 +10% VCA |
Valor da Aplicação
Esta unidade é adequada para expansões VersaMax Micro em controle de máquinas compactas, pequenos painéis de automação, interfaces de campo com saída a relé e sistemas que necessitam de entradas adicionais de 24 VCC mais saídas acionadas por relé sem substituir o controlador base VersaMax Micro existente.
Sua combinação publicada de 28 pontos a torna útil onde a instalação necessita de mais capacidade de campo, mas deseja permanecer dentro da estrutura de hardware VersaMax Micro.
A estrutura de saída a relé também a torna prática em gabinetes onde o lado de campo inclui dispositivos acionados por contato, como acionadores, solenoides ou cargas indicadoras.
O manual identifica especificamente esses tipos de cargas, o que ajuda a definir o papel do produto em painéis de controle reais, em vez de apenas em termos de E/S abstratos.
Notas de Seleção
As principais verificações são a necessidade de uma unidade de expansão VersaMax Micro de 28 pontos, a estrutura de 16 entradas de 24 VCC / 12 saídas a relé, a classe de fonte de alimentação de 120/240 VCA e a arquitetura VersaMax Micro instalada.
Estes são os principais pontos de compatibilidade ao substituir ou expandir um sistema com hardware da família IC200UEX211.
FAQ
Q1: Que tipo de unidade é a IC200UEX211-C?
É uma unidade de expansão VersaMax Micro de 28 pontos. A folha de dados do produto da Emerson lista a IC200UEX211 como uma expansão de 28 pontos com 16 entradas de 24 VCC e 12 saídas a relé, enquanto o manual confirma seu uso como unidade de expansão em vez de uma CPU autônoma.
Q2: Qual é o significado prático de 16 entradas e 12 saídas a relé?
Significa que o módulo expande o sistema VersaMax Micro com um formato de E/S misto: 16 entradas digitais de campo e 12 saídas tipo contato em uma única caixa.
Essa combinação é útil em máquinas compactas onde pontos de sensoriamento adicionais e cargas de campo comutadas por relé são necessários sem dividir a expansão entre vários módulos separados.
Q3: Que tipo de cargas de campo as saídas a relé podem controlar?
O manual afirma que as doze saídas a relé normalmente abertas Forma A podem controlar dispositivos como acionadores de motor, solenoides e indicadores.
Ele também especifica uma capacidade de comutação de 2 A por circuito, que é uma das principais características de desempenho publicadas do lado da saída.
Q4: Por que a classe de fonte de alimentação de 120/240 VCA é importante?
Porque a unidade de expansão é projetada em torno dessa classe de entrada CA. O manual fornece a potência de entrada nominal como 100 a 240 VCA, com especificações de frequência e retenção publicadas, portanto, a configuração de energia do gabinete instalado deve corresponder a essa estrutura de fornecimento.
Esta é uma das primeiras verificações em trabalhos de substituição.
Q5: O que deve ser verificado antes de fazer o pedido?
Verifique o número da peça instalado, confirme se o sistema usa a arquitetura de expansão VersaMax Micro, verifique se a aplicação requer 16 entradas de 24 VCC e 12 saídas a relé, e certifique-se de que o painel fornece a classe de energia 120/240 VCA correta.
Esses são os principais pontos de compatibilidade para a família IC200UEX211.
