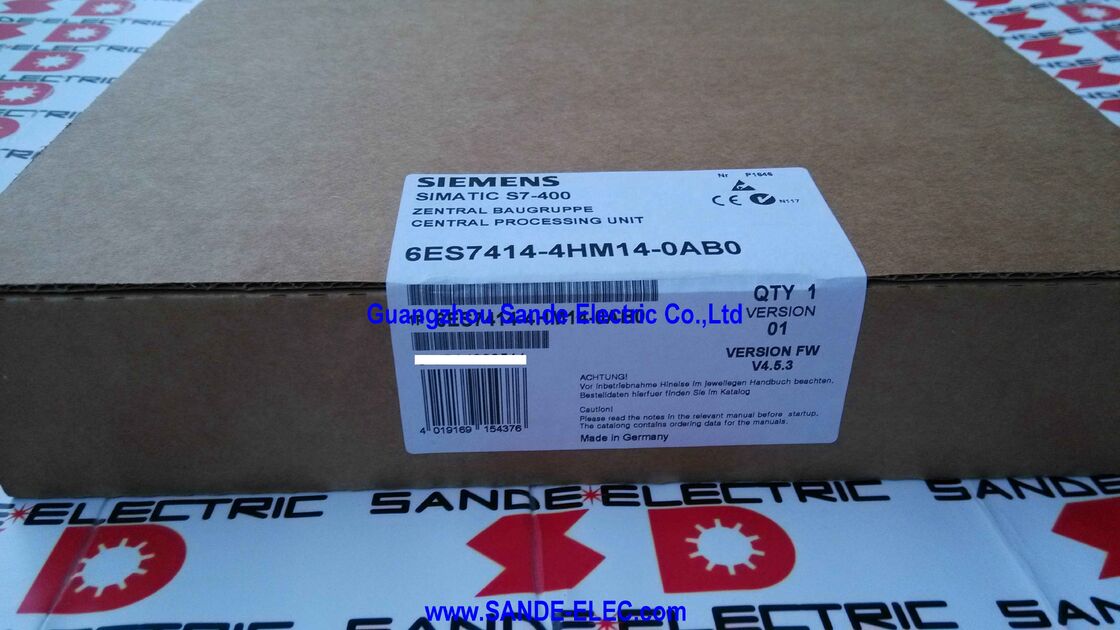

Unidade Central de CPU de Controlador Lógico Programável Simens PLC 6ES7414-4HM14-0AB0

Siemens 6ES7414-4HM14-0AB0 | SIMATIC S7-400H CPU 414H — Unidade Central de Processamento Redundante, Memória de 2,8 MB, 4 Interfaces (1 MPI/DP + 1 DP + 2 Sync), 21 Racks de Expansão, S7-400H / S7-400F/FH

CPU 414H — Onde se Encaixa na Hierarquia S7-400H

A plataforma S7-400H oferece uma progressão de H-CPUs, cada uma aumentando em memória, contagem de interfaces e capacidade de processamento para corresponder a instalações maiores e mais complexas. A CPU 414H ocupa uma posição intermediária significativa nesta família.

Seu predecessor na linha — a CPU 412H (6ES7412-3HJ14-0AB0) — fornece um total de 768 KB de memória.

A CPU 414H triplica isso para 2,8 MB, dividida igualmente entre dados e programa, e adiciona uma segunda interface PROFIBUS DP dedicada que a 412H não possui. Acima da 414H estão as variantes da CPU 417H, que escalam para 20 MB de memória total com interfaces adicionais para os programas de automação de processo contínuo mais exigentes.

Para plantas de processo onde o programa de automação deve lidar com centenas de loops de controle PID, extensas redes PROFIBUS I/O em múltiplos segmentos e grandes estruturas de dados para buffer de histórico de processo e gerenciamento de receitas, os 2,8 MB da 414H combinados com duas interfaces PROFIBUS DP independentes representam um avanço significativo em relação à H-CPU de entrada.

A segunda interface DP dedicada permite que o controlador gerencie redes PROFIBUS separadas — por exemplo, um segmento para drives e equipamentos de velocidade variável, outro para instrumentação e transmissores — sem compartilhar a largura de banda do barramento entre tipos de dispositivos diferentes.

Especificações Principais

As Duas Interfaces Sync e Sincronização por Fibra Óptica

As duas interfaces de módulo de sincronização na CPU 414H são a base física de todo o mecanismo de redundância do sistema H.

Cada interface aceita um submódulo de sincronização IF 960 plugável — um transceptor de fibra óptica que se conecta ao submódulo correspondente no rack da CPU parceira via cabo de fibra óptica.

O meio de fibra óptica é deliberado: ele fornece isolamento galvânico completo entre os dois racks de CPU, elimina os problemas de tensão de modo comum que podem afetar os cabos de sincronização elétricos em ambientes industriais e opera de forma confiável nas distâncias (até aproximadamente 10m nas versões padrão de curto alcance) que normalmente separam os dois racks em uma instalação de sistema H.

Dois links de sincronização independentes são obrigatórios, não opcionais.

A redundância do S7-400H só pode ser mantida se o canal de sincronização for redundante — uma única falha no link de sincronização que desabilitasse o mecanismo de sincronização degradaria um sistema H totalmente redundante para um sistema de CPU única sem capacidade de failover.

Com dois caminhos de sincronização independentes através de dois cabos de fibra separados, uma falha em um caminho de sincronização gera um alarme de manutenção, mas não prejudica a capacidade do par de CPUs de sincronizar e manter a prontidão hot-standby.

O diagnóstico do sistema S7-400H detecta e relata falhas de caminho de sincronização única, dando tempo à equipe de manutenção para restaurar o link degradado antes que qualquer evento que afete o processo ocorra.

21 Racks de Expansão — O Argumento para Grande Capacidade de Sistema

A CPU 414H suporta um máximo de 21 racks de expansão, além do rack central — um total de 22 racks físicos na maior configuração possível.

Cada rack acomoda módulos de sinal, módulos de função e processadores de comunicação, com cada rack contribuindo com até 8 slots de módulo adicionais para a estação. Com 8 módulos por rack em 22 racks, uma estação CPU 414H totalmente construída pode hospedar mais de 176 posições de módulo.

Na prática, a automação de plantas de processo contínuo raramente constrói estações S7-400H em sua capacidade máxima absoluta.

A capacidade de expansão de 21 racks existe para acomodar as necessidades de escalonamento de grandes unidades de processo integradas — uma unidade de destilação de refinaria, um complexo de reator químico, uma grande planta de tratamento de água — onde uma única estação S7-400H pode controlar várias centenas de instrumentos de campo, múltiplos drives e dezenas de itens de equipamento discretos.

A capacidade da 414H é calibrada para lidar com esses programas genuinamente grandes sem exigir que a estação seja dividida em múltiplos controladores comunicantes, o que adicionaria complexidade de engenharia e potenciais pontos de falha à arquitetura.

S7-400F/FH — Combinando Redundância com Segurança Funcional

A CPU 414H é certificada para uso em configurações S7-400F/FH — sistemas que combinam a redundância de hardware do sistema H (pares de CPUs hot-standby) com segurança funcional certificada pela IEC 61508. Na operação S7-400F/FH, a CPU executa tanto um programa de usuário padrão quanto um programa de segurança.

O programa de segurança implementa as Funções Instrumentadas de Segurança (SIFs) definidas na especificação de requisitos de segurança da instalação e é executado em F-CPUs com classificação de segurança, com o protocolo de comunicação PROFIsafe estendendo a segurança certificada pela rede PROFIBUS DP para F-periféricos.

A configuração F/FH é a solução completa de segurança e disponibilidade para instalações de processo em áreas perigosas: a redundância H evita paradas não planejadas devido a falhas de hardware do controlador, enquanto a certificação F garante que as funções instrumentadas de segurança atinjam o Nível de Integridade de Segurança (SIL 1, 2 ou 3, dependendo da aplicação) exigido, conforme definido pela análise de risco do processo.

Em instalações como plataformas de produção de petróleo e gás upstream, refinarias e plantas químicas, a combinação de disponibilidade contínua e segurança certificada no mesmo controlador não é um recurso de luxo, mas um requisito regulatório e operacional.

Estratégia de Peças de Reposição para H-CPUs Descontinuadas

A CPU 414H foi descontinuada pela Siemens a partir de 01/02/2017, o que significa que não é mais fabricada ou distribuída através dos canais de vendas padrão da Siemens. No entanto, descontinuado não significa indisponível.

A Siemens geralmente se compromete com a disponibilidade de peças de reposição por dez anos após a descontinuação para produtos industriais críticos — uma política que cobre muitas instalações S7-400H atualmente em operação. Além da janela de peças de reposição da Siemens, o mercado de excedentes industriais e recondicionamento possui estoques substanciais de unidades CPU 414H testadas e com garantia.

Para sites que operam sistemas S7-400H com unidades CPU 414H, o estoque mínimo recomendado de peças de reposição é um conjunto completo de módulos H-CPU — duas unidades do 6ES7414-4HM14-0AB0, pois ambos os racks requerem CPUs idênticas. Um par de CPUs não correspondente (versões de firmware diferentes, ou uma original e uma recondicionada com datas de produção ligeiramente diferentes) ainda pode funcionar, mas pode exigir harmonização de firmware.

Manter pares de reposição correspondentes simplifica a substituição de emergência e elimina a necessidade de gerenciar a compatibilidade de firmware sob pressão de tempo durante uma parada não planejada.

FAQ

Q1: A CPU 414H possui duas interfaces PROFIBUS DP — a interface combinada MPI/DP e a interface DP dedicada. Ambas estão disponíveis simultaneamente e podem se conectar a diferentes redes PROFIBUS DP?

Sim, ambas as interfaces PROFIBUS DP podem operar simultaneamente e podem se conectar a redes PROFIBUS DP separadas e independentes. Na configuração de hardware do STEP 7, cada interface é atribuída à sua própria rede PROFIBUS com seus próprios parâmetros de barramento (endereço do barramento, velocidade de transmissão, parâmetros de temporização).

A CPU 414H opera como mestre DP em ambas as redes independentemente — escaneando slaves na rede 1 e na rede 2 de forma intercalada dentro de cada ciclo de scan do PLC.

Essa capacidade de mestre duplo é particularmente valiosa em grandes plantas de processo onde a separação de instrumentação (transmissores, analisadores) de equipamentos de acionamento (drives de frequência variável, soft starters) em segmentos de barramento independentes reduz a interferência entre redes e simplifica a solução de problemas ao isolar domínios de falha.

A interface MPI/DP também pode ser configurada no modo MPI em vez do modo DP quando uma função de mestre PROFIBUS DP não é necessária nessa interface física — por exemplo, para usá-la exclusivamente para acesso a terminais de programação e conexões HMI.

Q2: Qual é o tempo de comutação (tempo de failover) quando a CPU ativa da CPU 414H falha e a CPU de standby assume?

O tempo de failover em um sistema S7-400H corretamente configurado com CPU 414H está dentro do ciclo de scan do PLC — tipicamente na faixa de alguns milissegundos a algumas dezenas de milissegundos, dependendo da configuração do sistema, carga de comunicação e número de slaves PROFIBUS DP. Durante a sincronização normal hot-standby, ambas as CPUs executam o mesmo programa com os mesmos dados em cada ciclo de scan.

O mecanismo de sincronização garante que o estado da memória da CPU de standby — saídas, blocos de dados, temporizadores, contadores — espelhe a CPU mestre em cada limite de scan.

Quando a mestre falha, a CPU de standby se declara ativa e começa a controlar as saídas imediatamente, sem executar uma sequência de reinicialização ou reler as entradas de um estado frio.

 Da perspectiva dos dispositivos de campo, as saídas continuam a manter seu último estado válido sem interrupção perceptível; da perspectiva dos slaves PROFIBUS DP, o mestre continua a consultá-los sem perder um ciclo.

Q3: A CPU 414H pode operar em modo não redundante de CPU única se a segunda CPU for removida para manutenção, e quais são as implicações?

A CPU 414H pode operar em modo de CPU única — quando apenas uma unidade é instalada em seu rack, ou quando o link de sincronização entre as duas CPUs está ausente, o sistema S7-400H continua funcionando na CPU disponível. Este modo é referido como operação única ou modo degradado.

O sistema gera um alarme de diagnóstico indicando que a redundância total não está disponível, e a interface do operador STEP 7/WinCC exibe uma mensagem de status correspondente.

Neste estado degradado, a CPU em funcionamento continua todo o controle de processo, comunicação PROFIBUS DP e fornecimento de dados HMI normalmente — mas qualquer falha de hardware que afete essa única CPU resultaria em uma parada do processo, pois não há CPU parceira para assumir.

Para manutenção planejada — substituição de um submódulo de sincronização com defeito, realização de manutenção preventiva em um rack de CPU — operar em modo degradado por um período breve e gerenciado é aceitável e projetado para isso. A operação prolongada em modo degradado aumenta significativamente o perfil de risco da instalação.

Q4: Qual é o significado da divisão de memória — 1,4 MB de dados e 1,4 MB de programa — para o desenvolvimento do programa, e os blocos de dados do usuário podem consumir memória do programa ou vice-versa?

No SIMATIC S7-400H, a memória de trabalho (RAM que a CPU usa para execução ativa do programa) é dividida na fabricação em uma partição fixa de código (programa) e uma partição fixa de dados, e essas partições não são intercambiáveis. O código do programa — OBs, FCs, FBs, as sequências de instrução compiladas — consome memória de código; blocos de dados (DBs), incluindo DBs de instância, DBs compartilhados e armazenamento de receitas — consomem memória de dados.

Um programa que possui muitos algoritmos de controle complexos, mas conjuntos de dados relativamente pequenos, caberá confortavelmente dentro do limite de 1,4 MB de código, usando apenas uma fração da alocação de dados de 1,4 MB.

Inversamente, um programa com lógica de controle relativamente simples, mas grandes tabelas de receitas, buffers de histórico ou extensas estruturas de dados de alarme pode preencher a memória de dados de 1,4 MB, deixando a memória de código em grande parte vazia. Desenvolvedores de programas que trabalham com a CPU 414H devem monitorar ambas as áreas de memória independentemente durante o desenvolvimento.

A memória de carga (Flash/EPROM ou cartão de memória) contém a cópia salva do programa; a memória de trabalho contém a cópia em execução ativa; apenas o particionamento da memória de trabalho é importante para o dimensionamento do tempo de execução.

Q5: O STEP 7 V5.x é o único ambiente de programação para a CPU 414H, ou o TIA Portal pode ser usado?

A CPU 414H, como parte da plataforma clássica SIMATIC S7-400H, é programada usando STEP 7 Professional V5.x — o ambiente tradicional STEP 7 Classic.

O TIA Portal não suporta a família de CPUs S7-400H para programação; o suporte S7-400 do TIA Portal abrange CPUs S7-400 padrão (não H), e a plataforma de alta disponibilidade de geração atual suportada no TIA Portal é a S7-1500H. A engenharia de uma CPU 414H no TIA Portal não é possível.

 Se um site padronizou o TIA Portal para toda a programação de PLC, o programa S7-400H ainda deve ser mantido e estendido usando STEP 7 V5.5 ou STEP 7 Professional. A Siemens se comprometeu a dar suporte ao STEP 7 V5.x para a base instalada existente de sistemas S7-300 e S7-400; atualizações e patches de segurança continuam disponíveis, mesmo que o foco principal de desenvolvimento tenha mudado para o TIA Portal.
