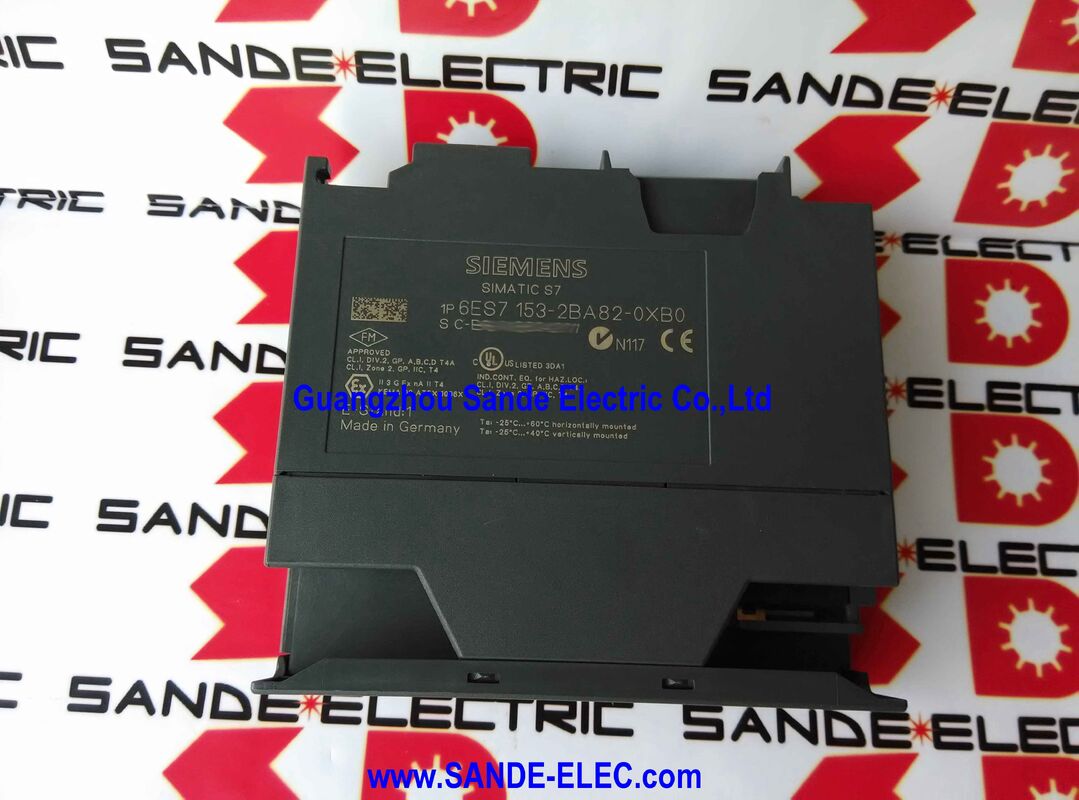

Siemens 6ES7153-2BA82-0XB0 | Módulo de Interface SIMATIC ET 200M IM 153-2 HF — PROFIBUS DP / 12 Módulos / Redundância / Timestamping / 24VDC

O Módulo de Interface Define a Estação

Dentro de uma estação de E/S distribuída ET 200M, o módulo de interface não é um ponto de conexão passivo — é a identidade da estação na rede PROFIBUS DP e o gerenciador ativo de tudo que está por trás dela. O 6ES7153-2BA82-0XB0 gerencia a varredura de até 12 módulos de sinal, função e comunicação S7-300, traduz seus dados de E/S em espaços de endereço de entrada de 244 bytes e de saída de 244 bytes que o mestre PROFIBUS DP lê e escreve, e lida com todos os relatórios de diagnóstico para a estação.

A designação "HF" é importante para aplicações além da E/S remota básica. HF identifica um módulo de interface de alto recurso – um módulo que vai além da simples transferência de dados para operação de redundância, registro de data e hora para gravação de sequência de eventos e capacidade de hospedar módulos de alta densidade com 64 canais e 32 sinais por slot. Um padrão IM 153-2 sem a qualificação HF não oferece esses recursos.

Especificações principais

Redundância e carimbo de data/hora — recursos não opcionais

Redundânciano contexto do ET 200M significa que o IM 153-2 HF pode operar em uma configuração emparelhada - dois módulos de interface servindo o mesmo rack de módulos através de duas conexões PROFIBUS DP independentes, uma para o mestre DP ativo e outra para o standby. Quando o controlador ativo faz failover, a conexão DP do standby com a estação ET 200M já está ativa. A E/S de campo continua sem interrupção.

Carimbo de data e horaregistra o tempo de eventos discretos de mudança de sinal no nível da estação ET 200M, com resolução apropriada para gravação de sequência de eventos de processo. Isto é usado na análise pós-incidente para plantas de processo, onde a sequência de eventos antes de uma viagem deve ser reconstruída com precisão. Um módulo de interface padrão sem capacidade de registro de data e hora não pode fornecer esses dados; o IM 153-2 HF pode.

Considerações sobre substituição

Ao substituir um módulo de interface com falha em uma estação ET 200M existente, a manutenção da designação IM 153-2 HF preserva o perfil de comunicação original da estação, a atribuição de slots do módulo e a configuração de redundância na configuração de hardware do mestre DP. A substituição de um IM de especificação inferior — sem redundância ou carimbo de data/hora — remove recursos dos quais a configuração de hardware do STEP 7 e o programa PLC podem depender, potencialmente exigindo modificações do programa e re-comissionamento.

Perguntas frequentes

Q1: O que exatamente o IM 153-2 HF faz em uma estação ET 200M?

Ele conecta a estação ET 200M à rede PROFIBUS DP como um escravo DP, gerencia a varredura interna do backplane de até 12 módulos S7-300 e transfere seus dados de E/S em ambas as direções. Ele também lida com diagnósticos em nível de estação, comutação de redundância e dados de eventos com registro de data e hora. Sem o módulo de interface, a estação não tem presença na rede e não tem como transferir dados de E/S para o mestre DP.

P2: Por que a designação HF é importante?

O IM 153-2 HF inclui capacidade de redundância, registro de data e hora para modo isócrono e suporte para módulos de maior densidade. As variantes básicas do IM 153-2 oferecem funcionalidade de conexão mais simples. A designação HF não é intercambiável com variantes padrão em estações onde redundância e carimbo de data/hora fazem parte do projeto do sistema.

Q3: Qual é a contribuição da redundância e do carimbo de data/hora na prática?

A redundância fornece disponibilidade contínua da estação durante failover do controlador no S7-400H ou outras configurações de sistema redundantes — a E/S de campo do ET 200M permanece on-line durante a transição. O carimbo de data/hora fornece marcação de eventos em menos de um milissegundo no nível de E/S, essencial para o registro de sequência de eventos em plantas de processo onde a análise de disparo requer uma ordem exata de mudança de sinal.

Q4: Quais recursos de comunicação o módulo oferece além do comportamento básico do escravo DP?

O módulo suporta recursos PROFIBUS DP, incluindo comandos SYNC e FREEZE para atualização sincronizada de saída e congelamento de entrada, além de troca direta de dados (comunicação cruzada) entre escravos DP sem roteamento através do mestre. Esses recursos são definidos na especificação PROFIBUS DP e permitem uma coordenação mais estreita entre estações distribuídas em sistemas configurados com STEP 7.

Q5: O que deve ser verificado antes de solicitar esta peça como substituição?

Confirme: (1) o número da peça do módulo instalado é 6ES7153-2BA82-0XB0 ou equivalente IM 153-2 HF; (2) a estação é ET 200M; (3) o sistema utiliza PROFIBUS DP com redundância e timestamping ativos na configuração de hardware STEP 7; (4) a estação comporta até 12 módulos S7-300; (5) a alimentação é de 24 Vcc. Estes pontos confirmam que o módulo de substituição corresponde ao projeto original da estação.
