Simatic ET200S módulo terminal Siemens 6ES7193-4JA00-0AA0 OEM

Siemens 6ES7193-4JA00-0AA0 | Módulo de Terminação SIMATIC DP ET 200S — Peça de Reposição, 30×106×7.5mm, 0.05kg, Completa a Linha de Módulos Eletrônicos

Visão Geral

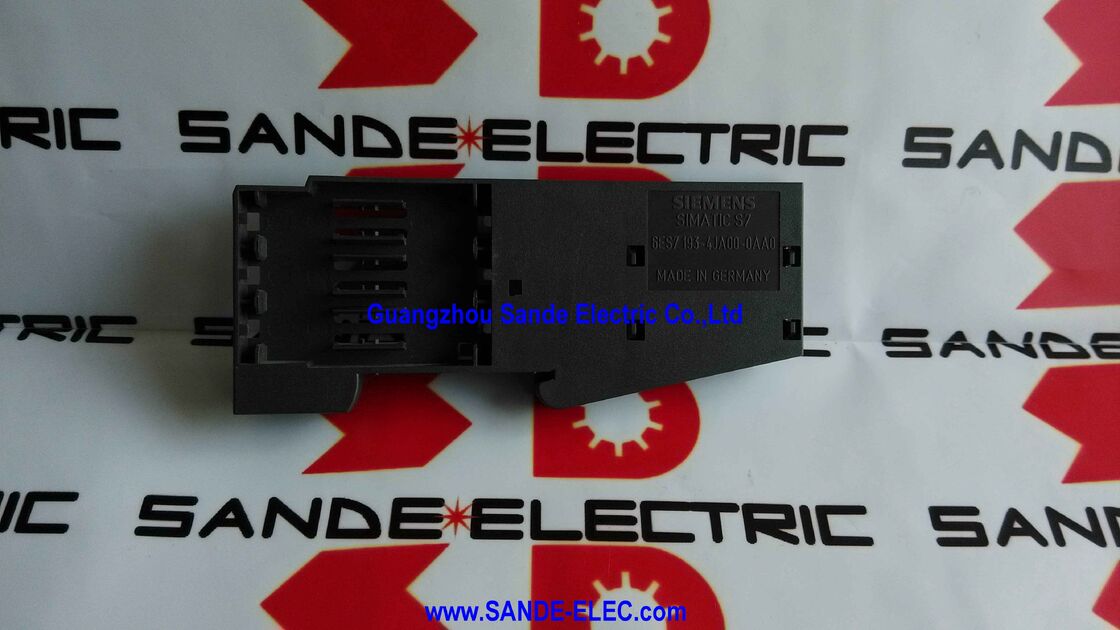

O Siemens 6ES7193-4JA00-0AA0 é o módulo de terminação para o sistema de E/S distribuída SIMATIC ET 200S — o componente pequeno, mas necessário, que fecha cada estação ET 200S em sua extremidade direita.

À primeira vista, parece uma peça trivial de hardware: um módulo fino de plástico e metal, com 30mm de largura, 106mm de altura e apenas 7.5mm de profundidade, pesando 50 gramas.

Mas sem ele, uma estação ET 200S não pode operar ou — em algumas configurações — cria um barramento de backplane aberto que pode causar erros de comunicação, alarmes de diagnóstico espúrios ou danos à eletrônica do backplane.

A arquitetura física do sistema ET 200S coloca um módulo de interface (IM 151) na extremidade esquerda de cada estação, seguido por módulos de alimentação e módulos eletrônicos montados em seus módulos de terminação ao longo do trilho da estação.

O barramento de backplane interno — a conexão elétrica que liga todos os módulos na estação — deve ser fechado na extremidade direita.

O módulo de terminação realiza esse fechamento: ele fornece o batente final para a montagem mecânica e completa a terminação elétrica das conexões do barramento interno.

Uma estação ET 200S sem seu módulo de terminação é como um backplane com um conector aberto — as conexões de barramento pendentes se tornam uma fonte de captação de ruído e podem impedir que o módulo de interface inicialize corretamente a estação.

A documentação ET 200S da Siemens especifica o módulo de terminação como um componente obrigatório em cada configuração de estação, não um acessório opcional.

Devido ao seu pequeno tamanho e leveza, o módulo de terminação é um dos componentes mais propensos a serem perdidos ou extraviados durante a montagem, modificação ou manutenção da estação — é por isso que a Siemens o comercializa como peça de reposição com este número de pedido dedicado.

Especificações Principais

Arquitetura ET 200S — Por que a Terminação é Importante

O SIMATIC ET 200S é a plataforma de E/S distribuída granular da Siemens — projetada para colocar exatamente o número certo de pontos de E/S em cada local da máquina, em vez de forçar módulos de E/S superdimensionados.

Cada estação ET 200S é construída módulo a módulo: primeiro o módulo de interface, depois os módulos de alimentação, depois combinações de módulos de entrada digital de 2 canais, módulos de saída digital de 2 canais, módulos analógicos de 2 canais e outros eletrônicos especiais — cada um emparelhado com um módulo de terminação que carrega a fiação de campo.

A estação pode ser tão pequena quanto um módulo eletrônico ou tão grande quanto a configuração máxima suportada pelo módulo de interface.

Dentro desta montagem, o barramento interno conecta todos os módulos da esquerda para a direita ao longo do trilho DIN.

O módulo de interface aciona o barramento na extremidade esquerda, roteando dados de comunicação PROFIBUS DP, alimentação lógica de 24V CC e sinais de identificação de módulo para todos os módulos eletrônicos instalados.

O barramento deve ser terminado na extremidade direita para evitar reflexos e sinalizar ao módulo de interface que a varredura atingiu o final da estação.

Sem o módulo de terminação, surgem dois problemas. Mecanicamente, o último módulo de terminação na linha carece de seu mecanismo de travamento lateral — alguns designs de módulo de terminação dependem do engajamento mecânico do módulo de terminação para fixar firmemente o último módulo ao trilho.

Eletricamente, a extremidade aberta do barramento pode gerar erros de comunicação no ciclo de diagnóstico do módulo de interface. Ambos os problemas são resolvidos instalando corretamente o módulo de terminação como o elemento final no lado direito de cada estação ET 200S.

Dimensões e Forma Física — 30×106×7.5mm

A profundidade fina de 7.5mm e a largura de 30mm do módulo de terminação são compatíveis com o perfil do módulo de terminação ET 200S — ele se integra uniformemente com a estação montada sem sobressair além dos módulos eletrônicos.

A altura de 106mm alinha-se com a altura padrão do módulo ET 200S, mantendo a aparência uniforme da estação no trilho DIN.

Essas dimensões explicam o peso de 50g do módulo.

Apesar de ser leve, a carcaça do módulo de terminação é feita do mesmo plástico de engenharia dos outros componentes ET 200S — resistente às condições ambientais (umidade, vibração, contaminação do ar) típicas de ambientes de painéis de controle.

O módulo não requer fonte de alimentação externa, configuração ou configuração de hardware STEP 7. Sua função é totalmente passiva: ele fecha as conexões que recebe do último módulo ativo na linha.

Estocagem do Módulo de Terminação — Considerações Práticas de Manutenção

Como um módulo de terminação é necessário por estação ET 200S, uma instalação com várias estações ET 200S em seus equipamentos de produção precisa de um número correspondente — um por estação instalada, mais um estoque de manutenção.

O peso de 0.05kg e as dimensões compactas significam que vários módulos de terminação podem ser estocados em um pequeno espaço com custo mínimo.

Os cenários mais comuns em que o módulo de terminação se torna uma peça de reposição crítica são:

Expansão da estação: Adicionar módulos eletrônicos a uma estação ET 200S existente requer a remoção do módulo de terminação, a inserção dos novos módulos e a reinstalação do módulo de terminação na nova posição mais à direita. Se o módulo de terminação for extraviado ou danificado durante este processo, a estação não poderá ser colocada de volta em serviço.

Relocação da estação: Mover uma estação ET 200S durante a reconfiguração da máquina às vezes resulta na perda do módulo de terminação entre outros componentes durante a desmontagem. Ter uma peça de reposição à mão evita o atraso de esperar por uma substituição para ser encomendada e entregue.

Comissionamento de nova estação: Ao comissionar uma nova estação ET 200S a partir de compras de componentes individuais — particularmente em mercados onde os componentes são adquiridos de vários fornecedores — o módulo de terminação pode não ser incluído no kit de módulos se encomendado separadamente. Garantir que ele esteja na lista de materiais evita atrasos no dia da montagem.

FAQ

P1: Um módulo de terminação é necessário por estação ET 200S, ou por rack?

Um módulo de terminação é necessário por estação ET 200S — especificamente, um na extremidade mais à direita da montagem de módulos de cada estação.

Ao contrário de alguns sistemas PLC modulares onde um componente de terminação é necessário por segmento de trilho, a arquitetura ET 200S usa um único módulo de terminação por estação completa, independentemente de quantos módulos eletrônicos e de terminação são instalados nessa estação.

Se uma instalação tiver quatro estações ET 200S separadas em diferentes locais de máquinas, quatro módulos de terminação são necessários.

P2: O módulo é listado como peça de reposição. Isso significa que ele foi originalmente incluído com outros componentes ET 200S?

Sim. Na entrega original do sistema ET 200S, os módulos de terminação são tipicamente incluídos com o pacote do módulo de interface ou como parte de um kit de estação.

O 6ES7193-4JA00-0AA0 é listado como peça de reposição porque seu propósito principal no mercado é como substituto para módulos de terminação perdidos, danificados ou ausentes em instalações existentes.

Para novas estações ET 200S sendo construídas do zero, o módulo de terminação deve ser explicitamente incluído na lista de compra de componentes, pois pode ou não ser incluído com pedidos de módulos individuais de distribuidores.

P3: O módulo de terminação 6ES7193-4JA00-0AA0 pode ser usado com variantes PROFIBUS DP e PROFINET do ET 200S?

A função do módulo de terminação é terminação mecânica e passiva do barramento elétrico — ele não carrega nenhuma eletrônica específica do protocolo.

O 6ES7193-4JA00-0AA0 é fisicamente compatível com estações ET 200S baseadas em módulos de interface PROFIBUS DP (IM 151-1, IM 151-3 para PROFINET), pois a geometria do conector do barramento interno é a mesma em todos os tipos de estação ET 200S.

O módulo de terminação simplesmente fecha quaisquer conexões de barramento que recebe do último módulo eletrônico/de terminação na linha, independentemente do protocolo de rede da estação.

P4: A estação ET 200S gera um alarme de diagnóstico se o módulo de terminação estiver ausente?

O módulo de interface pode detectar a ausência do módulo de terminação em algumas configurações — particularmente quando a configuração da estação armazenada no mestre PROFIBUS (STEP 7 HW Config) espera uma estrutura de estação específica.

Se a estação não se reportar corretamente durante a varredura do barramento, o mestre DP gera um erro de diagnóstico de escravo.

Na prática, algumas configurações ET 200S podem operar sem gerar um alarme crítico imediato, mas o módulo de terminação ausente cria um risco de erros de comunicação intermitentes, especialmente em ambientes eletricamente ruidosos.

A instalação do módulo de terminação é sempre a ação correta, mesmo que nenhum alarme imediato seja visível.

P5: Qual é o número máximo de módulos eletrônicos que podem ser instalados em uma estação ET 200S antes do módulo de terminação?

O número máximo de módulos eletrônicos por estação ET 200S depende da variante do módulo de interface. Com o módulo de interface padrão IM 151-1 DP, até 63 módulos eletrônicos podem ser instalados em uma estação (embora o máximo prático seja frequentemente limitado pela capacidade de corrente da fonte de alimentação e pela mistura específica de módulos). Com o IM 151-3 PN (PROFINET), o máximo também depende da variante.

Independentemente do número de módulos, exatamente um módulo de terminação é necessário — sempre na posição mais à direita da estação, após o último módulo eletrônico.
