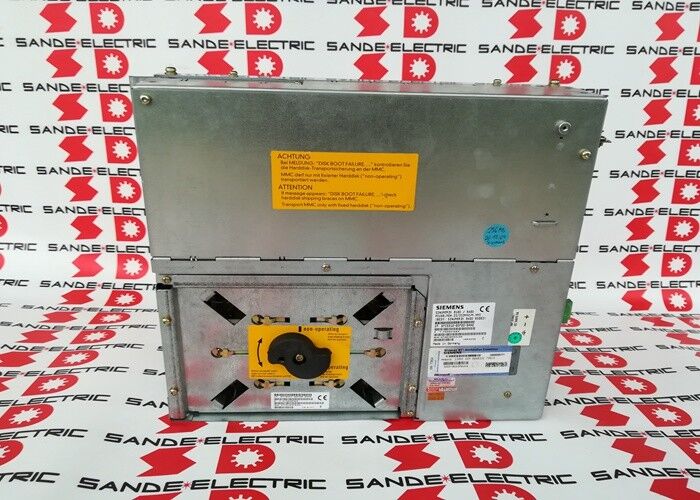

Siemens 6FC5210-0DF02-0AA0 | SINUMERIK 810D / 840D PCU50 Unidade de Controle de Painel — Pentium II / Windows NT4.0

Número da Peça: 6FC5210-0DF02-0AA0

Fabricante: Siemens AG (Alemanha)

Tipo de Produto: PCU50 — Unidade de Controle de Painel

A Janela do Operador para a Máquina

O 6FC5210-0DF02-0AA0 é a PCU50 (Unidade de Controle de Painel) para os sistemas CNC SINUMERIK 810D e 840D da Siemens. É a plataforma de computação por trás da interface do operador — a unidade que executa o software HMI Advanced, renderiza a tela CNC, processa as entradas do operador e se comunica com a NCU (Unidade de Controle Numérico) para coordenar as operações da máquina.

Na arquitetura SINUMERIK, a PCU50 fica entre o painel do operador (teclado e display) e a NCU. A NCU lida com os cálculos de controle CNC em tempo real. A PCU50 lida com a interface humana — gerenciamento de programas, entrada de compensação de ferramenta, exibição de parâmetros da máquina e edição de programas. Ambos devem estar operacionais para que o CNC seja totalmente funcional.

O processador Pentium II / 333 MHz e a especificação de 128 MB de RAM colocam esta unidade na geração SINUMERIK 840D do final dos anos 1990 ao início dos anos 2000. Ela executa o Windows NT 4.0 com HMI Advanced, que é o software de interface do operador da Siemens para sistemas 840D (configuração do SO: BS003). Um disco rígido está incluído dentro da carcaça da PCU50, montado em uma placa antivibração — um componente propenso a falhas em unidades mais antigas que pode ser resolvido com kits de substituição de SSD ou flash.

HMI Advanced e Configuração de Software

HMI Advanced é o pacote de software do operador da Siemens para SINUMERIK 840D. Ele fornece a interface padrão do operador CNC: seleção e edição de programas, gerenciamento de ferramentas, exibição de parâmetros da máquina, gerenciamento de alarmes e monitoramento do status do eixo. A versão do software na PCU50 instalada deve corresponder à versão do software do sistema da NCU. Versões de software HMI e NCU incompatíveis causam erros de interface e podem impedir a comunicação correta do operador.

Ao substituir uma PCU50, a configuração do software HMI — incluindo ciclos específicos da máquina, adaptações de tela específicas do cliente e parâmetros de drive referenciados no nível HMI — deve ser copiada da unidade original antes da substituição.

Especificações Principais

FAQ

Q1: O display do SINUMERIK 840D está em branco ou travado. A NCU está funcionando (os drives dos eixos estão online). A PCU50 é a causa?

Uma NCU funcionando com um display HMI em branco ou travado é a apresentação clássica de uma PCU50 com defeito. O LED de status NC interno da NCU deve ser verificado para confirmar que a NC está ativa. Se a NC estiver funcionando normalmente e apenas o HMI não estiver respondendo, a PCU50 falhou — tipicamente o disco rígido, a partição de boot do Windows NT ou a fonte de alimentação interna da PCU50.

Q2: A PCU50 inicializa no Windows NT, mas o HMI Advanced falha ao iniciar ou mostra um erro. O que deve ser verificado?

Uma PCU50 que inicializa no Windows, mas falha ao iniciar o HMI Advanced, geralmente indica uma instalação HMI corrompida, um link de comunicação NCU falho (verifique a conexão MPI ou PROFIBUS entre PCU e NCU) ou uma incompatibilidade de versão de software entre o HMI e a NCU. Verifique primeiro a conexão da NCU — o HMI Advanced requer comunicação ativa da NCU para inicializar.

Q3: O disco rígido da PCU50 está falhando. Ele pode ser substituído sem perder a configuração da máquina?

O disco rígido contém a instalação do Windows NT, o software HMI Advanced e todos os ciclos e configurações específicos da máquina. Um backup deve ser feito antes de qualquer trabalho no disco rígido — seja uma imagem completa do disco ou um backup específico do SINUMERIK através das ferramentas Siemens PCU-FLASH ou de arquivamento. Sem um backup, os dados específicos da máquina são perdidos e devem ser recriados a partir da documentação do MTB. Kits de atualização de SSD ou CompactFlash estão disponíveis para substituir o disco rígido rotativo por armazenamento de estado sólido.

Q4: Uma substituição 6FC5210-0DF02-0AA0 de outra máquina pode ser usada?

O hardware da PCU50 não é específico da máquina, mas a configuração do software é. Uma PCU50 de substituição de outra máquina inicializará com a configuração HMI da máquina anterior. Antes que possa operar a nova máquina, a configuração de software específica da máquina correta deve ser restaurada a partir do backup. Nunca opere uma máquina com a configuração HMI de outra máquina sem confirmar todos os parâmetros.

Q5: Qual é o equivalente Siemens atual para uma atualização de sistema SINUMERIK 840D?

SINUMERIK 840D sl (Solution Line) com PCU50.5 ou as unidades NCU 7x0 integradas com HMI sl são os equivalentes da geração atual. A migração de 840D para 840D sl é uma substituição completa do sistema de controle — todo o hardware, fiação e software devem ser atualizados. O fabricante da máquina-ferramenta ou o parceiro de serviço Siemens deve ser consultado para uma avaliação de migração.
