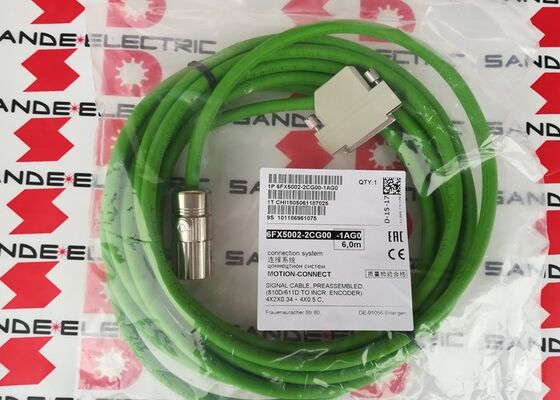

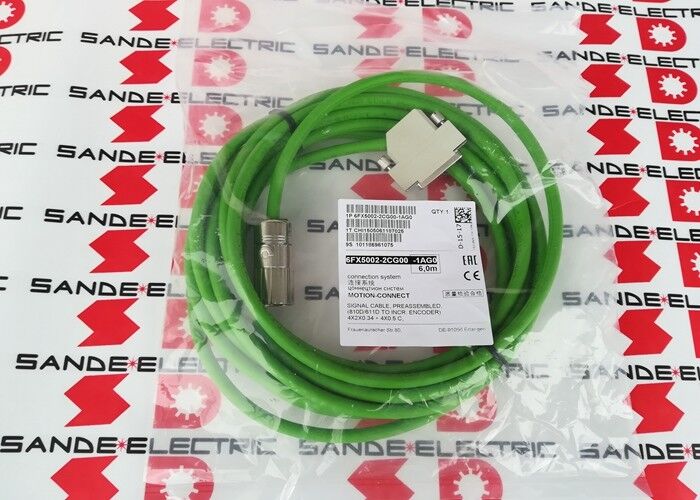

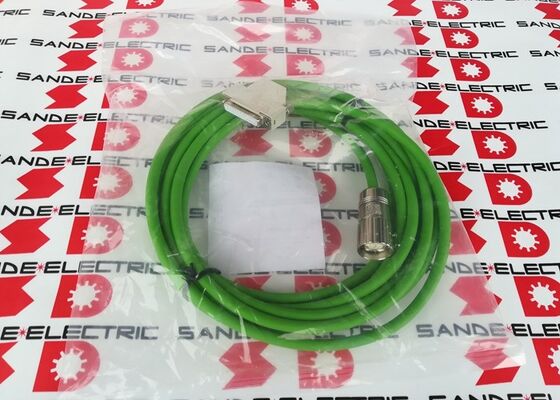

NOVA Siemens 6FX5002-2CG00-1AG0 6FX50022CG001AG0 6FX5OO2-2CGOO-1AGO

6FX5002-2CG00-1AG0 ∙ Siemens MOTION-CONNECT Cable de sinal ∙ 810D/611D para Encoder Incremental / 7m / DESINA / UL / CSA

Cabos de sinal de codificação pré-montados para sistemas de acionamento 810D/611D

The 6FX5002-2CG00-1AG0 is Siemens' pre-assembled signal cable for connecting the encoder (feedback) circuit from a SINUMERIK 810D CNC controller or SIMODRIVE 611D servo drive to the servo motor's incremental encoderA 7 m, serve a distância média entre o gabinete de accionamento e a posição de instalação do motor.

O cabo de sinal do codificador transporta os dados de feedback do codificador incremental que a unidade utiliza para determinar a velocidade do motor e a posição do rotor Feedback em tempo real que permite o controlo de servo em circuito fechadoA integridade do sinal neste cabo é crítica: acoplamento de ruído, incompatibilidade de impedância ou resistência de contato no circuito do codificador degrada diretamente a precisão do sistema de servo e pode causar falhas de acionamento.

Principais especificações

Configuração do condutor ¢ Engenharia de pares de sinais

A configuração do condutor 4×2×0,34 mm2 + 4×0,5 mm2 é projetada para os tipos de sinal específicos em uma ligação de codificador incremental:

4 pares torcidos a 0,34 mm2:Os condutores de sinal do codificador primário conter os pares de sinais diferenciais A, A*, B, B* (A e A-bar, B e B-bar).Manutenção da integridade do sinal do codificador em ambiente eletricamente ruidoso perto de servo-drives.

4 condutores individuais de 0,5 mm2:Condutores auxiliares para a fonte de alimentação do codificador, o pulso de referência (Z) e a ligação do escudo do cabo ̇ as funções de suporte para além dos principais pares de sinais incrementais.

Escudo global:A construção do cabo DESINA inclui um ecrã global que é aterrado na extremidade do acionamento para desviar o ruído induzido dos condutores de sinal do codificador.

Aplicações

SINUMERIK 810D Máquinas-ferramentas CNC:Centros de usinagem, centros de torneamento e máquinas de rectificação que utilizam a plataforma de acionamento 810D/611D. Este cabo liga o codificador incremental de cada motor ao seu módulo de ação 611D.

Instalações de servo SIMODRIVE 611D:Qualquer instalação de máquinas-ferramenta equipadas com 611D que utilize motores codificadores incrementais que exijam o cabo codificador do tipo CG00 entre a unidade e o motor.

Reequipamento da máquina:Máquinas-ferramentas mais antigas que estão a ser adaptadas ou mantidas no estado de conservação. O 6FX5002-2CG00-1AG0 fornece o cabo pré-montado correto para a reparação do sistema de acionamento sem montagem em campo.

Perguntas frequentes

P1: Qual é a diferença entre 6FX5002-2CG00 e 6FX5002-2CA12 em cabos de sinal de codificador?

6FX5002-2CG00 é para sistemas de acionamento 810D/611D com codificadores incrementais usando a interface do conector CG00. 6FX5002-2CA12 é para tipos de codificadores HTL e TTL com uma configuração de conector diferente.Ambos carregam feedback incremental do codificador, mas para diferentes estilos de conectores do codificador e tipos de interface de unidade. Confirme o tipo de codificador e o conector de unidade específicos na documentação do sistema SINUMERIK ou SIMODRIVE antes de selecionar o tipo de cabo de codificador.

P2: Qual é o comprimento máximo do cabo para sinais de codificador incremental em um sistema SINUMERIK 810D?

O comprimento máximo do cabo do codificador depende do sistema de accionamento e do tipo de codificador.A documentação 811D/611D especifica comprimentos máximos de cabo para garantir a integridade do sinal ̇ tipicamente na faixa de 25-50m para codificadores incrementais padrãoO comprimento de 7m do 6FX5002-2CG00-1AG0 está bem dentro dos limites de comprimento de cabo máximo típicos.confirmar o comprimento máximo do manual técnico SIMODRIVE 611D.

P3: O 6FX5002-2CG00-1AG0 cumpre os requisitos UL/CSA para instalações norte-americanas?

Sim a designação UL/CSA na especificação do cabo confirma a conformidade com as normas UL (Underwriters Laboratories) e CSA (Canadian Standards Association).Esta conformidade é exigida para máquinas-ferramenta e equipamentos de automação industrial instalados em instalações da América do Norte nos termos dos requisitos do código elétrico NEC e CSAA conformidade UL/CSA simplifica a aprovação das instalações de máquinas SINAMICS/SINUMERIK por inspetores certificados.

P4: O 6FX5002-2CG00-1AG0 pode ser utilizado em aplicações de linha de cabo contínua (cadeia de arrastamento)?

O cabo 6FX5002-2CG00 MOTION-CONNECT 500 Basic Line foi concebido para instalações estáticas ou em movimento lento, não para flexão contínua da pista do cabo.Para aplicações que exijam a utilização contínua de cabos com cabos de retroalimentação do codificador, utilizar o equivalente de linha dinâmica MOTION-CONNECT 800
