NOVA Siemens 6FX5002-5DS11-1AF0 6FX50025DS111AF0 6FX5OO2-5DS11-1AFO

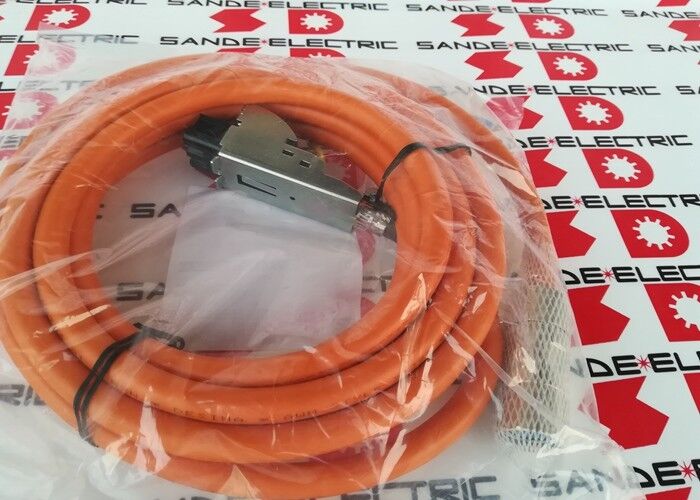

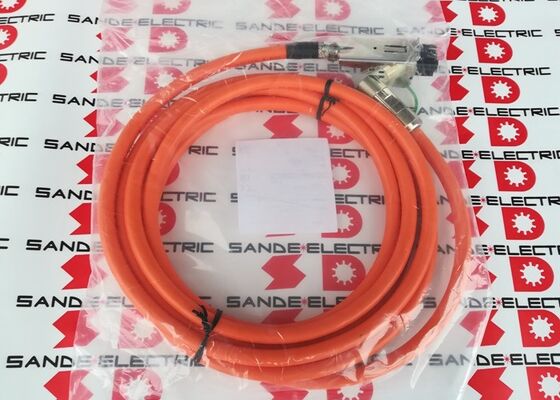

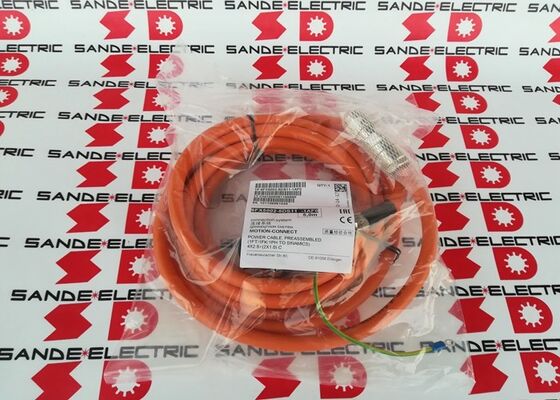

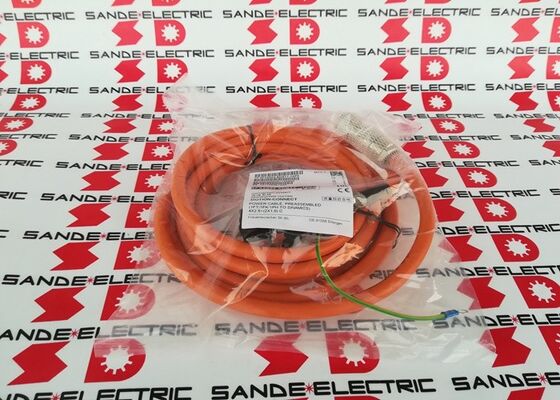

6FX5002-5DS11-1AF0 | Cabo de alimentação Siemens MOTION-CONNECT — DESINA / 5m / 4×2,5mm² / Conector M40 / Linha Básica PVC

Linha básica MOTION-CONNECT — Cabo de alimentação pronto para conectar para servo-drives

O 6FX5002-5DS11-1AF0 faz parte da linha de cabos pré-montados MOTION-CONNECT da Siemens - cabos de alimentação de motor com terminação de fábrica para sistemas de servoacionamento SINAMICS. Esta variante é o cabo de alimentação Basic Line: projetado para aplicações estáticas e de movimento lento, onde o cabo não sofre ciclos flexíveis contínuos.

A pré-montagem na fábrica elimina o trabalho de terminação do conector no local – ambas as extremidades chegam corretamente instaladas, testadas e prontas para instalação. O design DESINA (Instalação Descentralizada para Automação) garante compatibilidade mecânica e elétrica padronizada em toda a linha de servomotores e drives da Siemens que usam a interface DESINA.

Especificações principais

Linha Básica de PVC — Adaptada a Aplicações Estáticas e de Movimento Lento

O 6FX5002-5DS11-1AF0 utiliza um manto externo de PVC resistente — a especificação da Linha Básica para roteamento de cabos em dutos de cabos, calhas ou instalação fixa em gabinetes de controle:

Instalação estática:Cabo roteado do gabinete do inversor até o motor, sem movimento após a instalação — posições fixas da máquina, motores montados na estrutura de base e arranjos de inversores estacionários.

Aplicativos em movimento lento:Aplicações onde o cabo é ocasionalmente reposicionado — como durante a manutenção ou reconfiguração da máquina — mas não passa por ciclos de flexão contínuos em operação. Distinto dos cabos flexíveis "Dynamic Line" projetados para movimentação contínua de trilhos de cabos.

Manto de PVC resistente:O revestimento externo resiste a óleo, líquido refrigerante e abrasão mecânica encontrados em máquinas-ferramenta e ambientes de automação industrial — prolongando a vida útil nas condições ambientais adversas dos locais de produção.

Aplicativos

Sistemas de acionamento SINAMICS:SINAMICS S110, S120 e conexões de alimentação do motor da família de inversores relacionadas do servo amplificador ao motor SIMOTICS.

Servo-eixos de máquinas-ferramenta CNC:Cabeamento de potência do fuso principal e do servomotor do eixo em centros de usinagem, centros de torneamento e retificadoras controlados pelo SINUMERIK.

Posicionamento de automação industrial:Cabeamento de potência do motor servo para sistemas de posicionamento, equipamentos de manuseio e máquinas de montagem automatizadas.

Máquinas de embalagem:Conexões de alimentação de servomotores em sistemas de servoacionamento de máquinas de embalagem, envase e etiquetagem.

Perguntas frequentes

Q1: Qual é a diferença entre os cabos MOTION-CONNECT Basic Line e Dynamic Line?

Os cabos Basic Line (incluindo 6FX5002-5DS11-1AF0) utilizam um manto externo de PVC resistente adequado para instalações estáticas ou de movimento lento - roteamento fixo em calhas de cabos ou reposicionamento ocasional. Os cabos Dynamic Line usam um manto externo flexível especial (normalmente baseado em PUR) classificado para flexão contínua da trilha de cabos (corrente de arrasto) - centenas de milhares de ciclos de curvatura. Selecione Linha Básica para instalações fixas; Linha Dinâmica para aplicações de cabos em movimento contínuo.

Q2: Com quais motores e drives o 6FX5002-5DS11-1AF0 é compatível?

O tipo de cabo 6FX5002-5DS11 com conector M40 se conecta a servomotores SIMOTICS usando a interface do conector de alimentação M40 DESINA. Confirme a compatibilidade no catálogo de cabos MOTION-CONNECT da Siemens para o tipo específico de motor (1FT7, 1FK7 ou outra série) e combinação de inversor SINAMICS - o conector do lado do inversor corresponde ao formato de saída específico do módulo de potência SINAMICS.

Q3: O 6FX5002-5DS11-1AF0 pode ser usado em uma esteira de cabos (corrente de arrasto)?

Não — a especificação 6FX5002-5DS11 Basic Line é apenas para aplicações estáticas e de movimento lento. Para uso em trilhos de cabos, é necessário um cabo com especificação Dynamic Line (classificado para ciclo flexível contínuo). Usar um cabo Basic Line em uma bandeja de cabos em movimento contínuo causará falha prematura do cabo por fadiga.

Q4: Qual é o padrão DESINA para cabos de servo motor?

DESINA (Instalação Descentralizada para Automação) é uma iniciativa de padronização liderada pela Siemens para interfaces de cabos de servo-drives - definindo tamanhos de conectores padronizados, atribuições de pinos e construção de cabos para permitir a intercambialidade entre gerações de inversores e motores. Todos os cabos MOTION-CONNECT da Siemens estão em conformidade com a DESINA, garantindo que as interfaces do motor e do cabo de acionamento sejam mecânica e eletricamente consistentes em todas as gerações de produtos.
