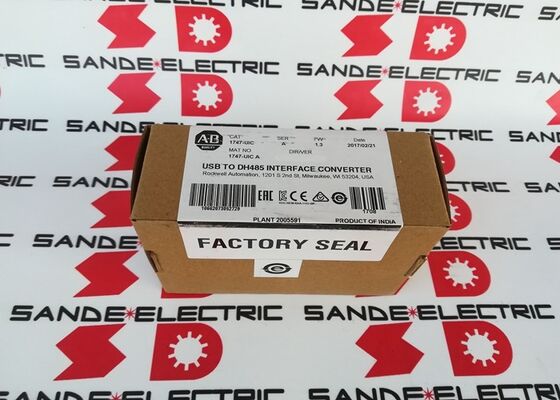

Cable de programação AB 1747-UIC para Allen Bradley USB para DH485 - USB para PLC 1747-PIC

1747-UIC. SLC 500 Série USB para DH-485 Conversor de Interface 12 Mbps / 19.2 Kbps / 500V Isolamento / USB

1747-UIC ¢ USB para DH-485 para redes da série SLC 500

O 1747-UIC é um conversor de interface USB para DH-485 para a plataforma PLC da série SLC 500, fornecendo conectividade USB moderna para a rede industrial serial DH-485.Conecta a porta USB de um computador portátil ou desktop a controladores SLC 500 equipados com DH-485, terminais de operador do PanelView e isoladores de rede, permitindo programação, monitoramento e troca de dados sem exigir uma porta serial RS-232 legada.

À medida que os PCs se afastavam das portas seriadas RS-232, a dependência RS-232 da rede DH-485 tornou-se um obstáculo prático para os engenheiros de campo.O 1747-UIC resolve isso traduzindo o USB para DH-485 de forma transparente, aparecendo no software de programação como um canal de comunicação padrão para a rede 1747..

Principais especificações

Duas portas DH-485 1 conversor, múltiplas conexões

O 1747-UIC fornece duas opções de interface DH-485 selecionáveis por interruptor:

Porta RJ-45 (DH-485):A porta primária para conexão direta com os canais 5/01, 5/02 e 5/03 da CPU DH-485 usando o cabo de programação padrão SLC 500 RJ-45.Também se conecta a isolatores 1747-AIC e terminais PanelView com portas DH-485.

Porta RS-232 DB9:Para ligação a SLC 5/03 canal 0 e CPUs superiores, isoladores 1761-NET-AIC, controladores da série 1761, terminais CompactLogix, FlexLogix, ControlLogix e PanelView com interfaces RS-232 DH-485.

O interruptor de seleção troca entre estes dois tipos de portas o porto ativo é confirmado pela exibição do estado do LED.

Aplicações

Programação e monitorização do SLC 500:Conectando um computador portátil de programação que execute o software de programação PLC aplicável às CPUs SLC 500 5/01, 5/02, 5/03 para carregamento, download, monitorização online e diagnóstico de falhas.

Configuração do terminal do PanelView:Carregamento e descarregamento de aplicações HMI nos terminais do operador do PanelView ligados à rede DH-485.

Diagnóstico da rede:Navegação na rede DH-485 para identificar nós conectados, verificar o estado da comunicação e diagnosticar falhas de rede usando RSLinx ou ferramentas de diagnóstico de rede compatíveis.

Recuperação de dados históricos:Conexão aos controladores SLC 500 para a recuperação de registos de dados, download de registos de produção e coleta de dados de manutenção em instalações sem infraestrutura de rede permanente para o painel de controle.

Integração do sistema de tração e movimento:Acesso aos sistemas ControlLogix e CompactLogix através da porta RS-232 DB9 para comissionamento, ajuste de parâmetros e investigação de falhas em sistemas com opções de comunicação DH-485.

Perguntas frequentes

Q1: Qual porta DH-485 no 1747-UIC é usada para qual tipo de CPU SLC 500?

A porta RJ-45 se conecta às CPUs SLC 500 5/01, 5/02 e 5/03 através do cabo de programação SLC padrão para o soquete DH-485 RJ-45 na CPU. A porta RS-232 DB9 se conecta ao canal SLC 5/03 0 (e 5/04,5/05 CPUs), isoladores AIC + e controladores da série 1761. Selecione a porta e o cabo corretos para o dispositivo específico ao qual está sendo acessado

P2: O 1747-UIC funciona com os sistemas operacionais Windows atuais?

O 1747-UIC usa um driver incorporado que é compatível com o protocolo de comunicação DH-485 nas versões atuais do software de programação industrial PLC.Confirme a compatibilidade do driver com a versão instalada do Windows a partir da documentação incluída com o 1747-UICA compatibilidade do Windows 10 e 11 é confirmada pela maioria dos utilizadores com as instalações actuais de controladores.

P3: O 1747-UIC pode ligar-se a mais de um dispositivo DH-485 simultaneamente?

Não o 1747-UIC suporta uma conexão DH-485 ativa de cada vez. Pode comunicar com vários nós na mesma rede DH-485 sequencialmente (a própria rede suporta até 32 nós),mas apenas um computador/1747-UIC conexão está ativa por vez. Um conversor por computador é a configuração máxima suportada.

P4: O que indicam os três LEDs no 1747-UIC?

LED 1 (potência): Verde quando o conversor está recebendo energia USB e funcionando normalmente. LED 2 (atividade USB): pisca durante a transferência de dados USB entre o computador e o conversor.LED 3 (atividade DH-485): Flashes durante a comunicação DH-485 na porta ativa. Nenhuma atividade no LED 3 quando uma conexão DH-485 é esperada indica uma incompatibilidade de fiação, cabo ou protocolo.

P5: Pode o 1747-UIC ser utilizado sem o software RSLinx?

O 1747-UIC se comunica usando o driver RSLinx DF1 RS-232 Full-Duplex, um driver incorporado compatível com o protocolo DH-485 padrão.RSLinx ou uma plataforma de comunicação industrial compatível é necessária para que o software de programação se comunique através do 1747-UIC com o PLC ou terminal de destino. Não é suportada a operação directa sem condutor.
