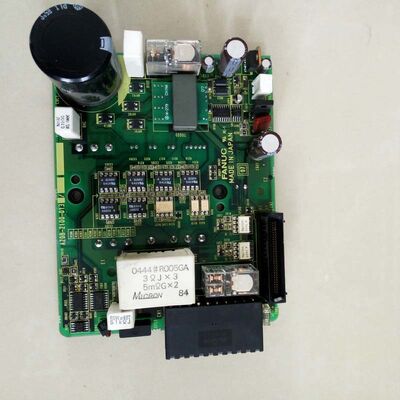

A20B-2100-0133 | PCB de acionamento série FANUC A20B-2100 - Sistemas de acionamento de servo e eixo CNC / peça sobressalente de reposição

A20B-2100 — Uma família de PCBs com foco em drive

A série A20B-2100 abrange uma gama de placas de circuito impresso implementadas nos módulos servo amplificadores, módulos amplificadores de eixo e módulos de fonte de alimentação da FANUC. Ao contrário da série A20B-2101, que se concentra em placas lógicas de controle, a série A20B-2100 também cobre PCBs de estágio de potência – placas que operam em estreita proximidade com dispositivos de comutação de alta corrente e hardware de barramento CC.

Os principais representantes desta série ilustram a gama funcional:

• PCBs do servo drive SVM:Placas para módulos servo amplificadores de interface FSSB, incluindo as classes A20B-2100-0251 e A20B-2100-0260 para configurações SVM de dois e três eixos.
• PCBs do módulo de fonte de alimentação:Incluindo as classes A20B-2100-0390 e A20B-2100-0391 que atendem aos módulos de fonte de alimentação da série Alpha-i PS com classificações de 5,5 kW a 100 kW.
• Placas de controle de acionamento do fuso:Incluindo a classe A20B-2100-0800 para controle do módulo spindle Alpha-i SPMC.

A A20B-2100-0133 é uma placa específica desta série, atendendo à função de acionamento para a qual foi projetada e fabricada.

Principais informações do produto

Drive PCBs – A camada de trabalho entre lógica e energia

Num módulo servo ou amplificador de fuso da FANUC, a pilha de PCB executa funções distintas em diferentes camadas. A série A20B-2100 ocupa uma camada intermediária crítica:

Placas de controle (série A20B-2101):Receba comandos de eixo do CNC, execute o algoritmo de controle de corrente e emita sinais de porta. Essas placas lidam com sinais digitais e potência relativamente baixa.

Placas de acionamento/potência (série A20B-2100):Interface entre a placa de controle e os dispositivos de comutação IGBT de alta corrente. Essas placas transportam sinais de acionamento de porta para os transistores de potência, gerenciam sinais de feedback de corrente dos sensores de corrente, implementam desarmes de proteção em nível de hardware e, em algumas variantes, lidam com funções de conversão de energia ativa.

O A20B-2100-0133 opera neste nível de placa de acionamento - traduzindo os comandos da placa de controle no tempo preciso do portão que os dispositivos de energia precisam para produzir a corrente regulada do motor.

Cenários de aplicação

Falha na placa de alimentação do módulo de acionamento:Um módulo servo ou fuso desenvolve um alarme de sobrecorrente que aparece imediatamente ao habilitar o inversor. A corrente no circuito do motor naquele instante confirma que a placa de controle está enviando sinais de porta, mas a saída está incorreta. A placa do inversor A20B-2100-0133 é identificada como a falha. A substituição da placa restaura o comportamento correto da saída.

Manutenção planejada do inversor:Uma instalação que realiza revisão programada de módulos de acionamento Alpha-i de alta utilização substitui o A20B-2100-0133 como parte de um programa de atualização de PCB de acionamento, redefinindo a vida útil da placa antes de falhas relacionadas ao envelhecimento.

Perguntas frequentes

Q1: Como posso determinar se o A20B-2100-0133 ou a placa de controle (série A20B-2101) falhou?

Uma placa de unidade A20B-2100 com falha normalmente causa sintomas de saída de energia – sobrecorrente, saída assimétrica ou desarmes de proteção de hardware. Uma placa de controle A20B-2101 com falha normalmente causa sintomas de comunicação ou lógica – erros de comunicação FSSB, falha do inversor em atingir a prontidão sem falhas de saída ou resposta errática aos comandos. Os sintomas de falha que apontam primeiro para o estágio de saída – especialmente alarmes que disparam sob carga, mas não durante testes de baixa corrente – apontam para o A20B-2100-0133.

Q2: A substituição do A20B-2100-0133 requer alterações nos parâmetros do servo?

Não. Os parâmetros do servo e do fuso são mantidos na memória de parâmetros principal do CNC e não nas PCBs do inversor. A substituição do A20B-2100-0133 não altera nenhum parâmetro do CNC. Após instalar e alimentar o sistema, o inversor deverá restabelecer a comunicação normal com o CNC e retomar a operação sob o conjunto de parâmetros existente. Verifique em baixa velocidade antes de retornar à produção total.

Q3: O A20B-2100-0133 é compatível com classificações de corrente específicas do módulo de acionamento ou é usado em uma faixa?

Os PCBs de acionamento da série A20B-2100 são frequentemente comuns a uma variedade de classificações de corrente dentro de uma família de módulos – os dispositivos de potência mudam com a classificação de corrente, mas a lógica da placa de controle e de acionamento permanece a mesma em toda a faixa. Confirme o modelo específico do módulo na placa de identificação do inversor e faça referência cruzada com a lista de peças sobressalentes antes de fazer o pedido para verificar se o A20B-2100-0133 cobre a classificação do módulo instalado.

P4: Quais etapas de segurança se aplicam antes de acessar o A20B-2100-0133 dentro de um módulo de inversor?

O barramento CC do módulo de inversor retém tensão perigosa depois que a alimentação da rede elétrica é removida. Aguarde o tempo de descarga do capacitor especificado no manual de manutenção da FANUC para o módulo aplicável — ou confirme com um voltímetro CC calibrado se o barramento está abaixo do limite seguro — antes de abrir o invólucro do módulo. O A20B-2100-0133 opera em níveis de tensão de barramento em serviço normal; garantir que o ônibus esteja totalmente descarregado é um requisito de segurança inegociável.

Q5: O A20B-2100-0133 pode ser reparado em vez de substituído?

A reparação ao nível dos componentes das placas de circuito impresso da FANUC é disponibilizada por centros de assistência especializados. Para a família de placas de acionamento A20B-2100, o reparo é tecnicamente possível quando a falha envolve componentes discretos, como ICs de gate driver, resistores de detecção de corrente ou componentes de proteção. Para máquinas críticas para a produção, onde o tempo de resposta é crítico, a substituição placa por placa com o A20B-2100-0133 é normalmente mais rápida do que o reparo. Ambas as opções são válidas dependendo da urgência e do orçamento da aplicação.
