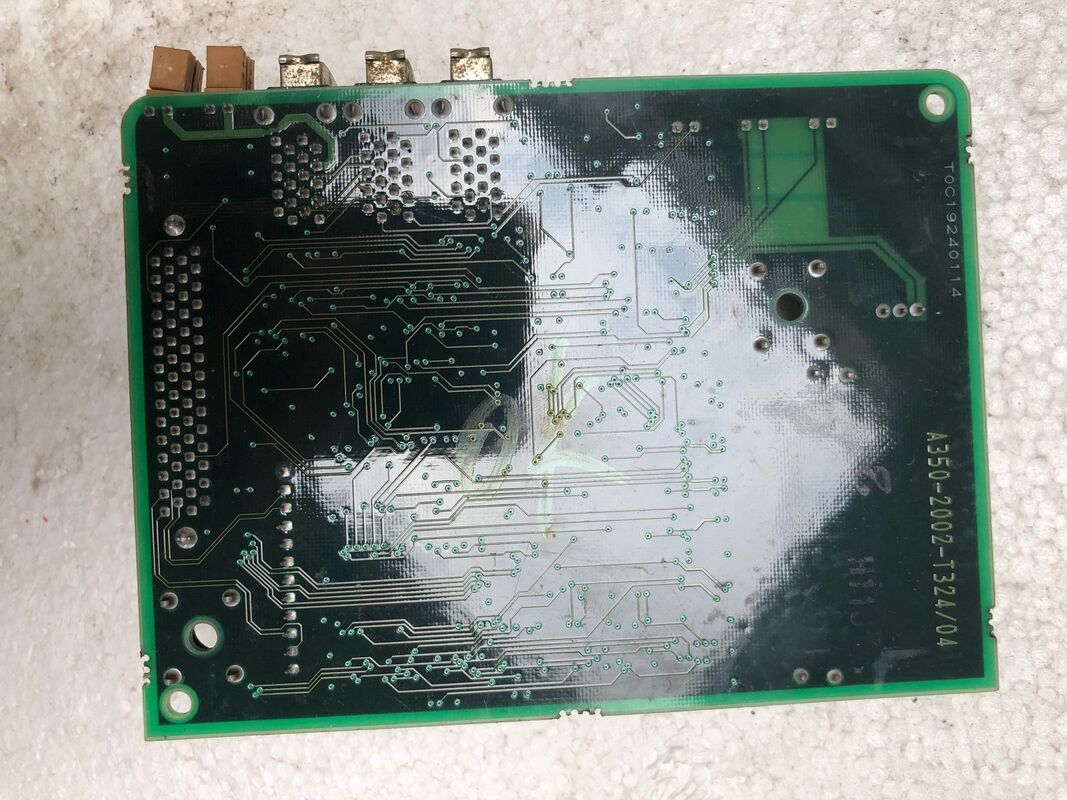

A350-2002-T324 Fanuc Circuit Board

A350-2002-T324∙ FANUC A350 PCB Número de Fabricação A20B-2002 I/O e Interface Board Família / CNC Operator Panel PCB

A350-2002

Assim como os números de fabricação do A350-2101-Txxx correspondem às placas de acionamento do A20B-2101, oA350-2002-TxxxOs números identificam os painéis noA20B-2002A série A20B-2002 abrange uma gama de interfaces CNC e placas de E/S que se encontram entre o controlador CNC e os componentes da máquina voltados para o operador.

O A350-2002-T324 é o rótulo de fabricação para uma placa específica nesta família.

Informações essenciais sobre o produto

A Família de Placas A20B-2002 I/O, Backplane e Interface do Operador

A série A20B-2002 tem várias funções nos sistemas de controlo CNC da FANUC:

Placas de E/S do painel do operador:Os produtos mais amplamente reconhecidos desta série incluem os painéis de entrada/saída do painel do operador 48DI/32DO incluindo o A20B-2002-0520 (com interface MPG) e o A20B-2002-0521 (sem MPG).Estes painéis situam-se entre os comandos físicos do operador (botões, interruptores, lâmpadas indicadoras) e o PMC do CNC, gerenciando 48 entradas digitais de interruptores de painel e 32 saídas digitais para lâmpadas de painel através do barramento serial I/O Link.

Placas de interface de plano de fundo e de rack:Outras placas desta série servem como PCBs de plano de fundo para conjuntos de rack de controle CNC, fornecendo a infraestrutura de bus para conjuntos de cartões CNC de vários slots.Estas placas conectam fisicamente várias placas de módulo no mesmo rack através de um barramento de plano de fundo compartilhado.

Modulos de interface:Additional A20B-2002 variants provide specialised interface functions — such as MPG connection units and operator panel communication modules — that extend the CNC's connectivity to machine panel devices.

O número de fabricação do A350-2002-T324 corresponde a uma placa específica dentro desta família funcional.

Cenários de aplicação

Falha de entrada/saída do painel do operador:Um CNC da série i desenvolve um comportamento aleatório do painel do operador: botões específicos não respondem, lâmpadas indicadoras não se iluminam corretamente.Substituição da placa restabelece a função completa do painel de entrada/saída do operador.

Identificação do painel de interface:Durante a manutenção, um técnico identifica o A350-2002-T324 a partir do rótulo da placa durante uma inspeção da unidade de controle CNC.A referência cruzada deste número de fabricação com a documentação de manutenção confirma a função da placa e a substituição correta.

Perguntas frequentes

P1: Como o I/O Link conecta o A350-2002-T324 ao CNC?

The A20B-2002 family boards communicate with the CNC via the FANUC I/O Link — a high-speed serial protocol that connects I/O units and operator panel boards to the CNC's PMC over a single twisted-pair cable (or optical fibre)O mestre do I/O Link está no CNC; o A350-2002-T324 (ou seu equivalente A20B-2002) é um nó escravo. Todos os 48 estados de entrada e 32 comandos de saída são transmitidos em cada ciclo de varredura do I/O Link.Isto substitui a necessidade de conexões com fio individual de cada interruptor e lâmpada para o CNC.

P2: Qual é a diferença entre o A350-2002-T324 e o número comercial A20B-2002-xxxx?

O A350-2002-T324 é o número de fabrico do PCB FANUC's internal manufacturing drawing reference printed on the board.A A20B-2002-xxxx é o número de encomenda comercial utilizado para compras e manuais de manutençãoAs duas referências identificam o mesmo PCB físico. O número de fabrico é lido a partir do rótulo do quadro; o número comercial encontra-se nas listas de peças sobressalentes e na documentação de compra.

P3: É possível substituir uma placa do A350-2002 sem actualizar o programa PMC do CNC?

Sim, o programa de escada PMC endereça a E/S pelo endereço de ligação E/S não pela versão de hardware específica da placa.Substituição de um A350-2002-T324 falhado por uma placa de substituição configurada corretamente no mesmo endereço de ligação de E/S restaura a comunicação de E/S do PMC de forma transparenteNão são necessárias alterações no programa da PMC para uma substituição uniforme do quadro.

Q4: Quantas placas A350-2002 (A20B-2002) podem ser conectadas num sistema CNC?

O I/O Link suporta múltiplos nós escravos em uma configuração de cadeia de margarida.O número máximo de nós depende da capacidade de ligação de E/S do CNC. Cada nó ocupa um número definido de endereços de ligação de E/SPara a maioria dos sistemas CNC da série i, o I/O Link suporta nós suficientes para acomodar várias placas de painel do operador, juntamente com unidades de I/O para a máquina I/O, gabinete de magnéticos de potência,e outras interfaces periféricas.

P5: A substituição do A350-2002-T324 requer alguma reconfiguração do endereço do I/O Link?

Apenas se a placa de substituição estiver configurada com um endereço de nó de ligação de E/S diferente da placa falhada.A substituição padrão por uma placa de configuração idêntica no mesmo endereço não requer reconfiguração ¢ o PMC retoma a comunicação automaticamente após a placa ser ligadaSe a placa de substituição tiver uma configuração de endereço diferente, as definições dos parâmetros de ligação de E/S do CNC devem ser actualizadas para corresponder.Verificar a configuração do endereço a partir da documentação elétrica da máquina antes de instalar o substituto.
