NOVO ORIGINAL FANUC A20B-8101-0280 GRATUITO ENVIAMENTO EXPRESSADO

A20B-8101-0280 | PCB principal FANUC Zero iC (Série 0i-C) — MMX Pentium / Multi-eixos / Funções de PC / Módulos plug-in

Série 0i-C — Onde a plataforma Zero i amadureceu

A Série 0i-C da FANUC (Zero i Modelo C) é a terceira geração de hardware da plataforma 0i. Cada geração 0i sucessiva trouxe melhorias significativas de capacidade:

0i-A (primeira geração):Estabeleceu a arquitetura de hardware 0i — um CNC com custo otimizado com processamento 486DX2 e um pequeno complemento de E/S para usinagem básica e aplicações de torneamento.

0i-B (segunda geração):Refinou a arquitetura da placa, melhorou os recursos de parâmetros do servo e do fuso e estendeu as opções de comunicação.

0i-C (terceira geração):Atualizado para um processador MMX Pentium — um avanço significativo no desempenho de processamento em relação ao hardware da classe 486DX2 de gerações anteriores. O 0i-C também introduziu a função de PC integrada como padrão, permitindo que o CNC se comunique via Ethernet e suporte aplicações IHM diretamente na unidade de controle.

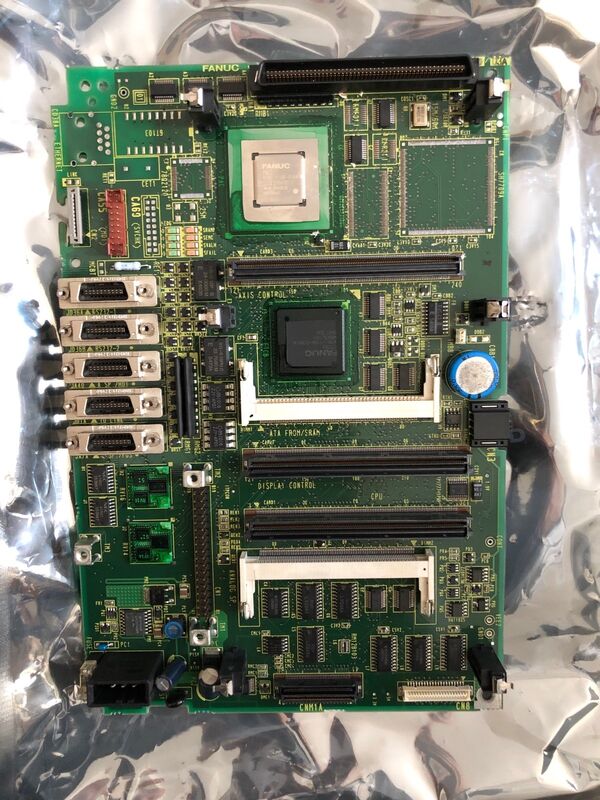

O A20B-8101-0280 é o PCB principal (placa mestre) para esta geração 0i-C - o conjunto central de hardware ao qual todos os módulos opcionais se conectam na unidade de controle CNC.

Especificações principais

Funções integradas do PC — Conectividade para ambientes de produção modernos

As funções integradas do PC da geração 0i-C permitem ao CNC:

• Conecte-se a uma rede de planta via Ethernet para streaming de programas DNC
• Execute tarefas de coleta de dados que relatam contagens de produção e status da máquina para sistemas MES
• Suporta monitoramento e diagnóstico remotos a partir de um PC conectado
• Transferir programas e parâmetros entre o CNC e o armazenamento em rede

Esses recursos foram adicionados às gerações 0i anteriores; no 0i-C, eles fazem parte da arquitetura padrão da placa principal.

Cenários de aplicação

Falha na placa principal do CNC 0i-C:Um centro de usinagem CNC FANUC 0i-C falha ao inicializar, exibindo códigos de alarme do sistema apontando para a PCB principal. Depois de confirmar que os módulos de memória e a fonte de alimentação estão intactos, o A20B-8101-0280 é substituído. O sistema é recarregado a partir dos módulos FROM e retoma a operação normal.

Restauração da conectividade Ethernet:Um CNC 0i-C perde sua conexão Ethernet após uma falha no nível da placa. A substituição do A20B-8101-0280 restaura a função da porta Ethernet integrada junto com todos os outros recursos do CNC.

Perguntas frequentes

Q1: Quais módulos plug-in se conectam ao A20B-8101-0280?

O A20B-8101-0280 fornece slots de módulo para FROM (Flash ROM — software de sistema CNC), SRAM (armazenamento de parâmetros e programas alimentado por bateria), módulos de expansão DRAM opcionais e placas gráficas ou opcionais de comunicação. A configuração dos módulos instalados determina as capacidades específicas do sistema CNC 0i-C.

Q2: O A20B-8101-0280 é compatível com as configurações 0i-MC (centro de usinagem) e 0i-TC (centro de torneamento)?

O hardware da placa principal é comum em toda a plataforma 0i-C, independentemente do tipo de máquina. O tipo de CNC (M = centro de usinagem, T = centro de torneamento) é determinado pelo conteúdo do módulo FROM – a imagem do software do sistema instalado no FROM. O mesmo A20B-8101-0280 atende ambos, sendo o tipo CNC resolvido em nível de software.

Q3: Quais dados devem ser copiados antes de substituir o A20B-8101-0280?

Antes de remover a placa principal, faça backup de todos os parâmetros CNC, programas de peças, dados de correção de ferramenta, dados de correção de trabalho e o programa ladder do PMC. Esses itens residem nos módulos SRAM e FROM, mas um backup completo garante a recuperação mesmo se um módulo apresentar um problema durante a substituição. Armazene backups em cartão de memória, USB (quando compatível) e backup de PC RS-232C simultaneamente.

Q4: A função de PC integrada do A20B-8101-0280 requer configuração separada após a substituição da placa?

Os parâmetros de função Ethernet e PC (endereço IP, máscara de sub-rede, gateway, configurações do servidor DNC) são armazenados na memória de parâmetros do CNC - não na placa principal. Após instalar um A20B-8101-0280 substituto, esses parâmetros são restaurados do backup e a função Ethernet deve ser retomada normalmente. Se o endereço MAC da placa substituta for diferente, atualize as reservas DHCP ou as atribuições de IP fixo na configuração de rede da planta.

P5: Como o 0i-C se compara à geração 0i-D em termos de hardware da placa principal?

A geração 0i-D usa placas principais da série A20B-8200-xxxx – uma geração de hardware diferente com arquitetura de processador atualizada, maior capacidade de DRAM e uma interface de função de PC atualizada. As placas principais A20B-8101-0280 (0i-C) e A20B-8200-xxxx (0i-D) não são intercambiáveis. Os sistemas construídos em hardware 0i-C continuam operando com placas principais 0i-C durante toda a sua vida útil.
